第 2 部 功能详解篇 第 8 章 机器设置 8-7 (2) 设置方法 1) 用复选按钮，指定所 要使用的装置单 元。 带勾选标记即设 置为使用，没有勾选标记 则设置为不使用。 2) Head 从不使用 状态变更为 使用状态时， 请解除 Hea d 的锁定。解除后 各 Hea d 要 进行返回 原点。所有 Head 为伺服 OFF 时， 请按照画面的 指示，执 行全轴返回原 点。 3 ） Head 从使用状态变更为 不使用状态时， 请固…
第 2 部 功能详解篇 第 8 章 机器设置
8-6
1) 为了完成生产程序贴片，需要上述单元时，实际可否进行贴片，请见下表。
No.
单元
生产动作
1
前 Head
F1-Head
F2-Head
F3-Head
F4-Head
F5-Head
F6-Head
若这些 Head 有准备贴片的元件时，则有替代的 Head，
未指定 Head 时则会用替代 Head 进行贴片。不能贴片
时，在生产开始前检查时会出现错误而无法生产。出现
这种情况时请修改生产程序。
优化功能，不对这些
Head
分配元件。
2
后 Head
R1-Head
R2-Head
R3-Head
若这些
Head
有准备贴片的元件时，则有替代的
Head
，
未指定 Head 时则会用替代 Head 进行贴片。不能贴片
时，在生产开始前检查时会出现错误而无法生产。出现
这种情况时请修改生产程序。
优化功能，不对这些
Head
分配元件。
3
左
HMS
（前／后）
只要删除功能，即可执行贴片。
4
右
HMS
（前／后）
只要删除功能，即可执行贴片。
5
左
OCC
外轮照明
（仅后侧）
只要删除功能，即可执行贴片。
6
右
OCC
外轮照明
（仅后侧）
只要删除功能，即可执行贴片。
7
焊锡偏移校正
（仅后侧）
只要删除功能，即可执行贴片。
8
EPV 传感器
(仅 6 吸嘴 Head)
只要删除功能，即可执行贴片。
第 2 部 功能详解篇 第 8 章 机器设置
8-7
(2) 设置方法
1) 用复选按钮，指定所要使用的装置单元。
带勾选标记即设置为使用，没有勾选标记则设置为不使用。
2) Head 从不使用状态变更为使用状态时，请解除 Head 的锁定。解除后各 Head 要进行返回
原点。所有 Head 为伺服 OFF 时，请按照画面的指示，执行全轴返回原点。
3） Head 从使用状态变更为不使用状态时，请固定该 Head 的 Z 轴。这时，请根据画面的指示
进行操作。

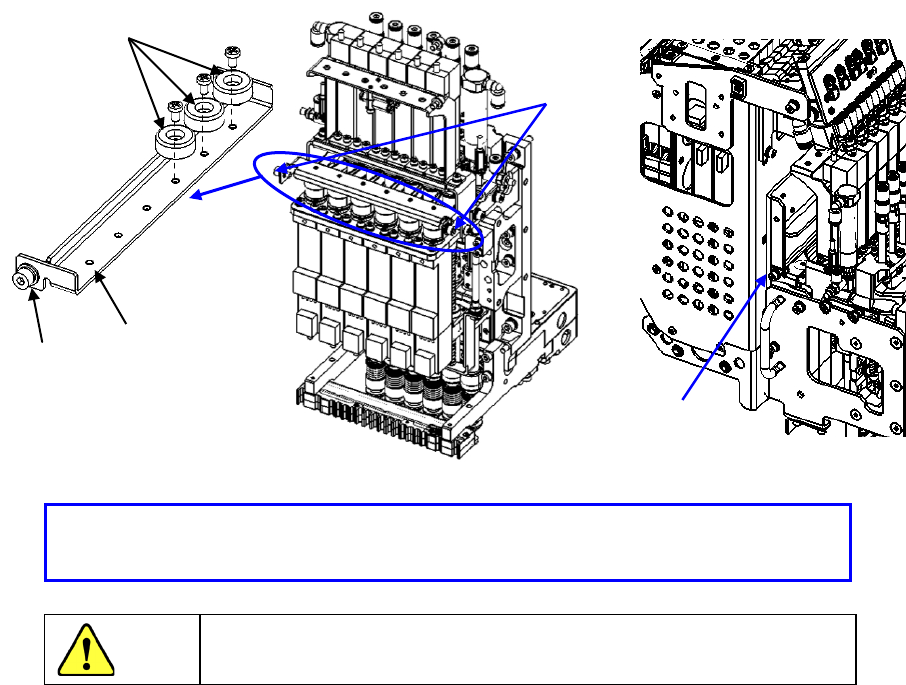

･ 将 Head 及 Head 的各轴（Z 轴）设置为“不使用”时，请按照以下方法固定各轴。
1）必须完成如下状态：在需要固定的轴的位置附带着罩垫①。
2）请用调节螺钉③将固定板②安装在 Head 侧面的丝锥④(2 处)上，顶住Ｚ轴滑轮，用调节螺钉
③固定。
轴的设置从不使用变更为使用时，请拧松固定螺丝③，将固定板②向上方旋转，
解除 Z 轴的固定。
危险
为了防止因突然启动发生的事故，请切断电源后再进行操作。
・确认 Z 轴处于最上面的位置，安装固定金属件。
・
请确认 Z 轴已被固定金属件固定住。
④
①
③
②
③
第 2 部 功能详解篇 第 8 章 机器设置
8-8
8-3-1-2 基本
选择基本，会显示以下画面。
点击各选项卡，可指定[Head]、[基本]、[传送]、[MTS]、[VCS]。
(1) 设置项目
No.
项目
设置内容
1
基本
指定单元的使用／不使用。
万一单元发生故障时，若本项目里设置为“不使用单元”，可
在不变更生产程序数据的情况下执行吸取贴片。
指定转印装置的使用/未使用及转印装置的种类。
可选择未使用/转印装置 1(直线型-基座)/转印装置 2(直
线型-台架)/转印装置 3(旋转型)。
※变更转印装置的种类时，转印装置安装偏移量会被清除。
指定切割机的反复间隔。
为了完成生产程序贴片，需要上述单元时，实际可否进行贴片，请见下表。
