第 2 部 功能详解篇 第 9 章 手动控制 9- 50 < 旋转型 转印装置 时 > (1) 装配高度 用 HMS 测量焊锡接盘 4 点的高度，显示该 测量的结果。 选择 [ 测量 ] 按钮 进行控制。 (2) 状态 显示旋转型焊锡 转印装置的旋转状态。 选择 [ 旋转 ] 按钮 、 [ 停止 ] 按钮、 [ 旋转 / 停止 ] 按钮进行控制。 (3) 镀锡（膜）厚度 用 HMS 测量转印位置的 膜厚，显示该测 量的结果 …
第 2 部 功能详解篇 第 9 章 手动控制
9-49
9-6-11 转印装置控制

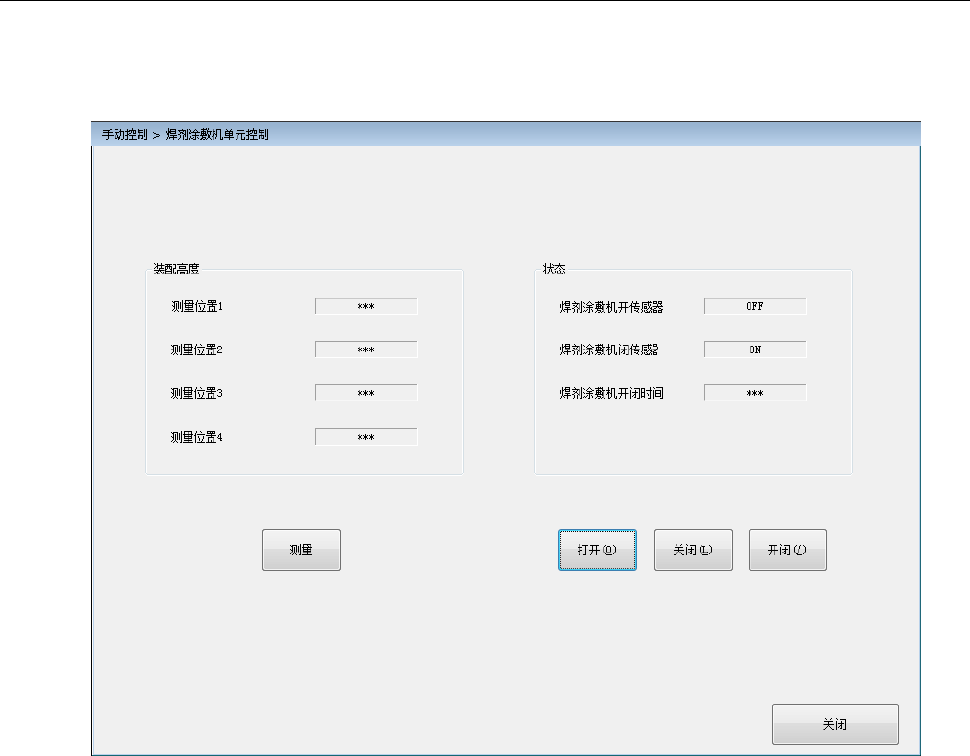

选择菜单的[其他]－[转印装置控制]，即显示焊剂涂覆机单元（转印装置）控制画面。
仅安装有直线型转印装置选项、旋转型转印装置选项的机器才会显示此画面。
<直线型转印装置时>
(1) 装配高度
使用 HMS 测量空洞的 4 角高度，显示该测量的结果。
选择[测量]按钮进行控制。
(2) 状态
显示焊剂涂覆机状态及传感器检测的焊剂涂覆机打开到关闭、关闭到打开的时间。
选择[开]按钮、[关] 按钮、[开关]按钮进行控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-50
<旋转型转印装置时>
(1) 装配高度
用 HMS 测量焊锡接盘 4 点的高度，显示该测量的结果。
选择[测量]按钮进行控制。
(2) 状态
显示旋转型焊锡转印装置的旋转状态。
选择[旋转]按钮、[停止]按钮、[旋转/停止] 按钮进行控制。
(3) 镀锡（膜）厚度
用 HMS 测量转印位置的膜厚，显示该测量的结果。
选择[测量]按钮进行控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-51
9-7 简易控制
按[简易控制]按钮，即可从操作区域移动各轴。
请参见「第 8 章 机器设置」的「8-4 简易控制」项。
