第 1 部 基本篇 第 4 章 制作生产程序
4-290
3) 关于元件示教时的各种运行
①吸取时使用的 Head
吸取时使用的 Head 为自动选择。
使用 Head 时，为了减少更换吸嘴的次数，优先使用已安装好的吸嘴。
根据吸嘴的安装状况，每次测量时使用的 Head 有时并不同。
MNVC 功能有效时，如果检查元件被分配到左 Head 时，可选择检查的 Head。
②检查后归还元件
元件检查后，有的要归还原位置，有的废弃。其处理方式，取决于包装方式，详见下表。
废弃位置，按元件数据的[元件废弃]设置进行废弃。
1mm 以下的元件，归还时可能发生元件站立、倒翻等情况，对此，请根据询问提示信息，选
择处理方法。
包装方式
条件
归还
废弃
带式
－ ○
外形尺寸短边 1mm
以下
询问*1
外形尺寸短边 1mm
以上
○ －
托盘
○ －
MTS
○ －
管式
－ ○
*1 显示提示信息，询问是归还元件、还是废弃。连续测定时，会在测量开始前询问。
③选择吸取供应装置
同一元件有多个供给装置（吸取数据）时，可变更供给装置。
默认为从最先输入的数据开始吸取元件。
④变更吸取坐标
如果不能顺畅吸取时，可用手工输入或示教坐标，更改吸取位置。
⑤手工吸取
没有吸取数据时，可以手工将元件装到吸嘴上。
但此时不能输入吸取坐标，也不能操作供料器。
第 1 部 基本篇 第 4 章 制作生产程序
4-291
（1）元件示教的操作
1) 设置元件示教

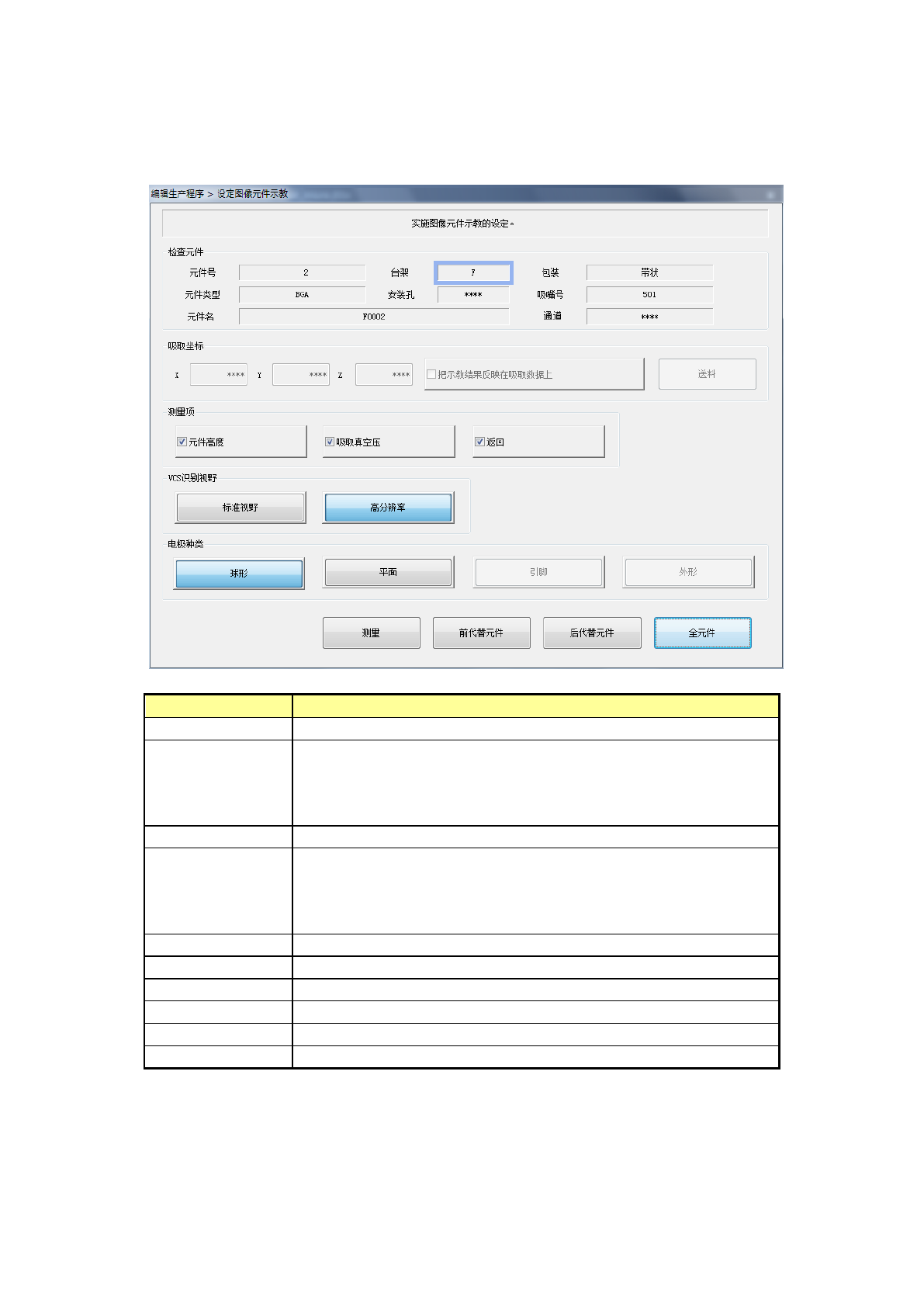

从菜单中选择[测量]-[图像示教]，显示如下画面。
项目
概要
检查元件
显示执行元件示教时必要的元件内容。
吸取坐标
显示吸取元件的吸取位置内容。
可以改为前一个代替元件或后一个代替元件的吸取位置。
进行手动吸取等无吸取数据时，则不显示各个项目，不能改变吸取
位置、送料、示教。
送料按钮
执行送料。
测量项目
选择检测项目。
默认为选择所有可能的项目。
根据元件类型，测量项目会变为灰色，无法选择。
如果未选择任何一项时，则不进行测量。
VCS
识别视野
指定所要测量的
VCS
种类。
电极种类
指定要测量元件的电极种类。
测量按钮
显示测量执行画面。
前代替元件按钮
显示代替元件。
后代替元件按钮
显示代替元件。
返回按钮
结束示教设置，返回到原来的画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-292

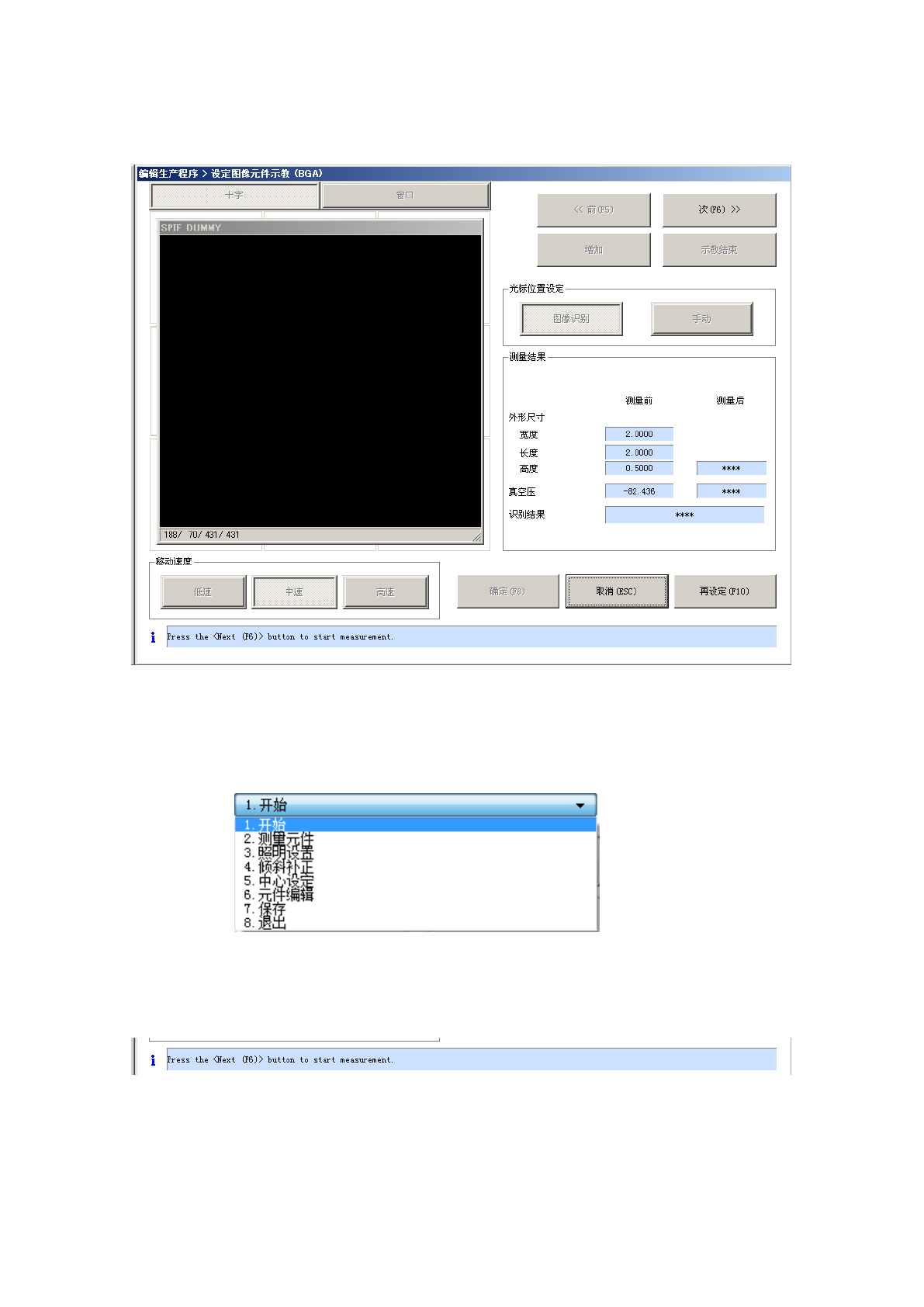

2) 执行元件示教
执行元件示教中，会显示以下对话框。
显示测量前后的结果，以及逐项执行中的处理内容。
① 示教进展对话框
在画面左侧会显示显示示教进展状况的对话框。
当前执行中的项目颜色会改变。
②执行中的处理内容
在对话框下部显示当前处理内容。
