第 1 部 基本篇 第 4 章 制作生产程序
4-166
(4) 浏览模式及初始化

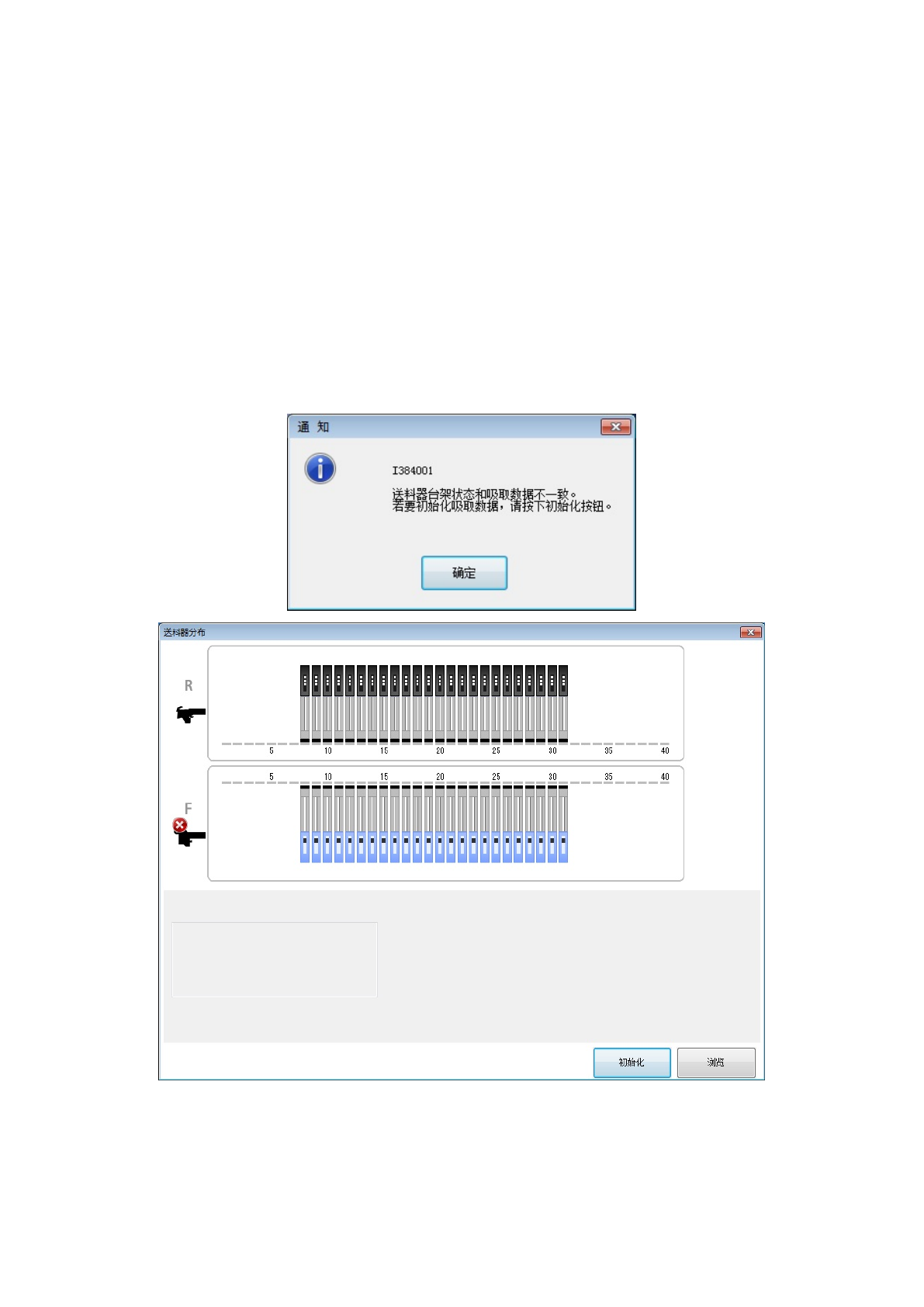

读入生产程序进行程序编辑时，如果 station profile（用户存储数据）的台架类型设定与生产程序中的
供料器类型不同，将显示供料器配置构成。
请用浏览模式确认连接台架和吸取数据的供料器类型。
要变更程序时，请将吸取数据初始化。
1) ［浏览］按钮
编辑程序以浏览模式启动，可以确认程序的内容。
不能进行程序的变更。
2) ［初始化］按钮
不同状态的供料器的吸取数据被初始化，会统一变更为 1 个“自动选择”的初始数据。
使用此项，元件供应数会变为 1。
第 1 部 基本篇 第 4 章 制作生产程序
4-167
4-5 其他功能
4-5-1 编辑
该功能是制作程序的辅助功能。
4-5-1-1 替换
画面
功能
基板数据
基本设置画面
不能使用。
尺寸设置画面
电路配置画面
扩展坏板标记
传送设置画面
贴片数据
列表画面
区域标记画面
区域坏板标记画面
元件数据
列表画面
请参见以下使用方法｡
表格画面
吸取数据
列表画面
不能使用。
表格画面
指定替换后，即启动「替换元件数据向导」。
在条件设置画面中设置变更对象元件的条件。
第 1 部 基本篇 第 4 章 制作生产程序
4-168

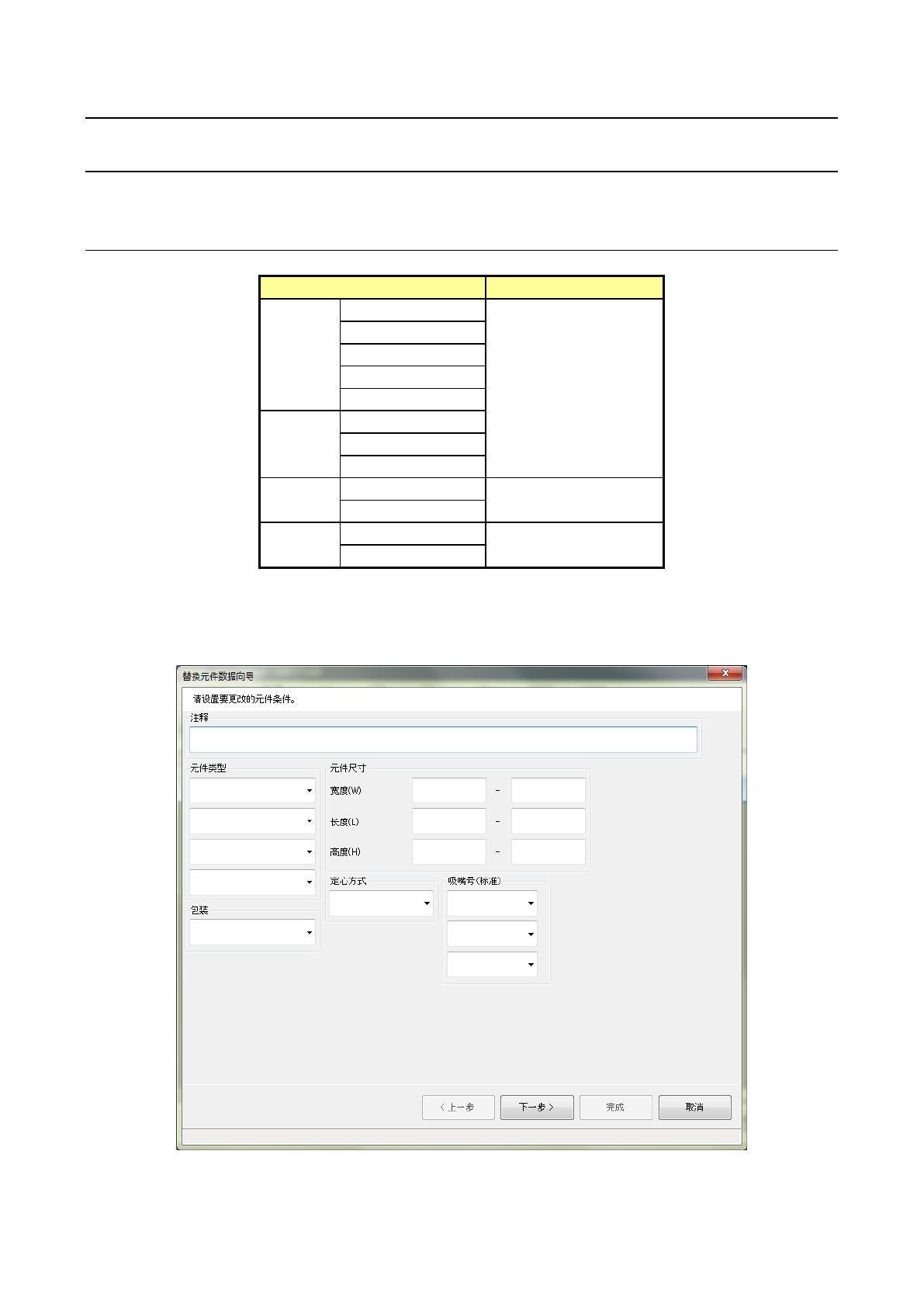

可设置的条件如下所示。
项目
内容
注释
指定注释。
如果输入的字符串在注释中存在时，即成为替换对象的记录。
元件类型
元件种类最多可指定
4
种。当指定多种元件时，所指定的所有的元件
均为指定对象。
1
个也不输入时，所有元件种类均为设定对象。
元件尺寸
逐一指定元件的长度、宽度、高度的最大值和最小值。
如果省略输入，则按各自可输入的最大、最小值处理。
吸嘴号
吸取时使用的吸嘴最多可指定
3
种编号。
指定多种类型时，被指定的所有的元件均为对象。
1
个也不输入时，则不按照吸嘴号，所有的吸嘴均为替换对象。
包装
指定元件的包装方式。不指定时，所有包装方式的元件均为对象。
定心
指定元件的定心方式。
不指定时，所有定心方式的元件均为对象。
输入必要的项目，选择[下一步]按钮，显示下一个画面。
显示元件数据的包装选项卡的部分内容。
输入要变更的各相关数据数值。
在对话框的下部会显示输入范围。
按[上一步]按钮返回到前一个画面。
按[下一步]按钮转移到下一个画面。
按[取消]按钮中断处理，关闭对话框。
