第 2 部 功能详解篇 第 9 章 手动控制 9- 30 但是， [ 电动 台架连接状态 ] 为 [ 未 连接 ] 时，不能执行 [ 执行 ] 、 [ 设定 ] 、 [ 切割机控制 ] 的 操作 。 (1 ) 选择孔号 本操作属于共通 项目，与连接装置种类无 关。 用 [ + ] ， [ - ] 按钮选择要 控制 的 电动 供给 装置 的孔号 。按 [ + ] 按钮， 可选择 比当前 显示的孔号 大 的孔号，且连接 中的电动装置。按 […
第 2 部 功能详解篇 第 9 章 手动控制
9-29
9-5 供给装置
9-5-1 电动送料器控制

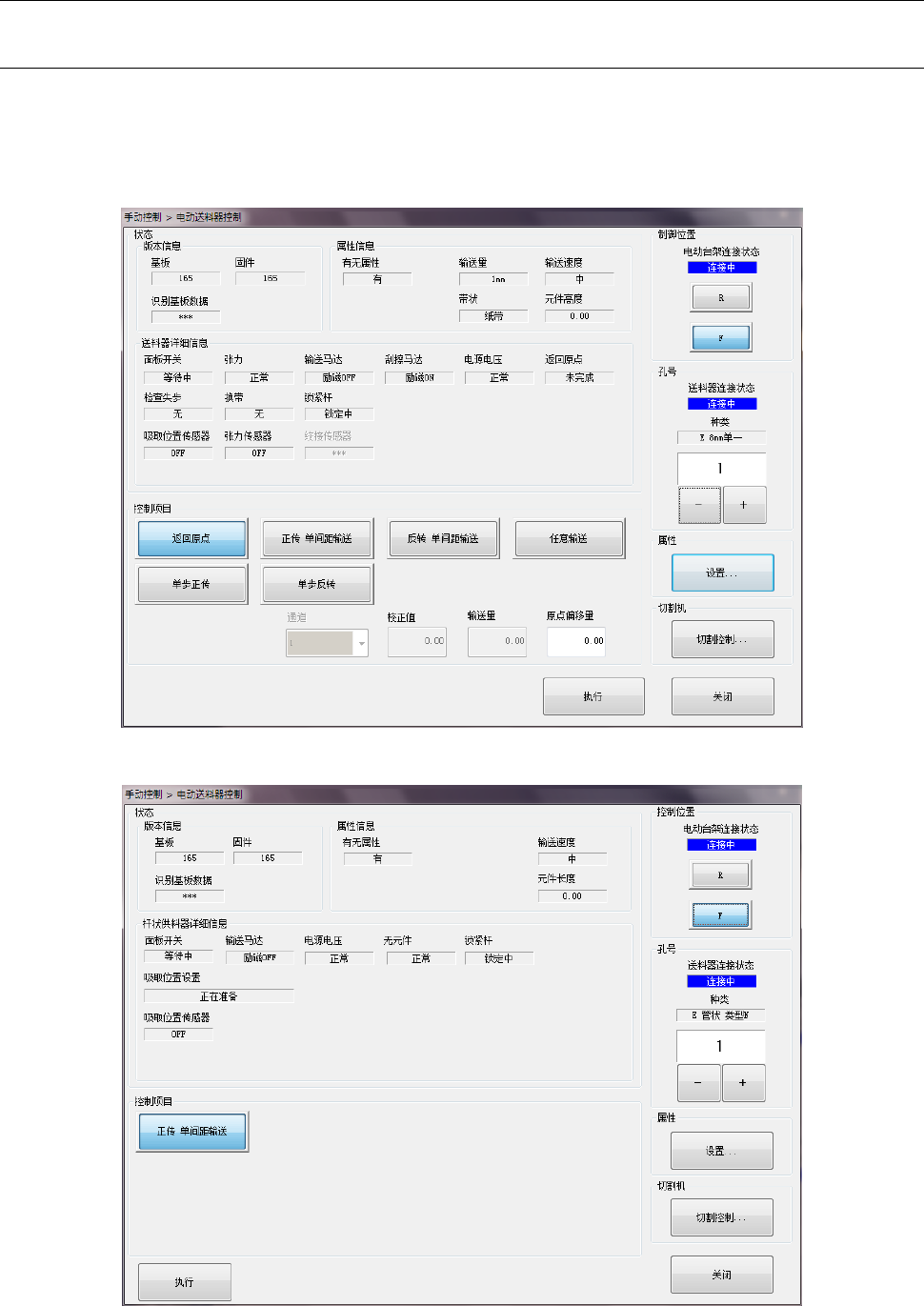

选择菜单的[供应设备]－[电动送料器控制]，即可显示电动送料器控制的对话框。安装的装置种类不同，
状态和控制项目也有不同。
<电动送料器>
<电动管式送料器>
第 2 部 功能详解篇 第 9 章 手动控制
9-30
但是，[电动台架连接状态]为[未连接]时，不能执行[执行]、[设定]、[切割机控制]的操作。

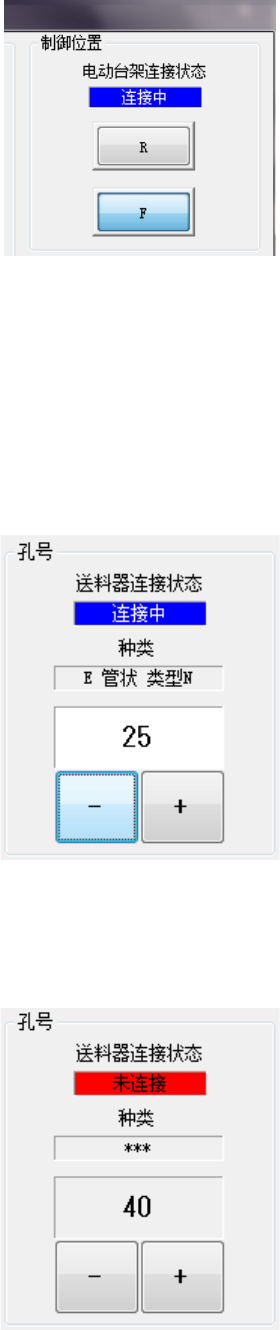

(1) 选择孔号
本操作属于共通项目，与连接装置种类无关。
用[ + ]，[ - ]按钮选择要控制的电动供给装置的孔号。按[ + ]按钮，可选择比当前显示的孔号大
的孔号，且连接中的电动装置。按[ - ]按钮，可选择比当前显示的孔号小的孔号，且连接中的
电动装置。没有可选择的电动装置时，孔号不变。
但，选择中的电动送料器的[送料器连接状态]为[未连接]时，不能进行[执行]，[设定]操作（切带机
控制除外）。遇到这种情况，请把显示的孔号与电动供给装置连接，或把任意的孔号与电动供给
装置连接，再用[ + ][ - ]按钮选择孔号。
第 2 部 功能详解篇 第 9 章 手动控制
9-31
可显示的装置名种类如下。
供给装置
显示的装置名
电动送料器
E 8mm
单
E 12mm
E 16mm
E 24mm
E 32mm
E 44mm
E 56mm
E 72mm
E 88mm
E 8mm
双
电动送料器
(RF)
RF 8mm
RF 12mm
RF 6mm
RF 24mm
RF 32mm
电动管式送料器
电动平置管式
N
电动平置管式
W
(2) 控制项目
用单选按钮选择控制项目，按执行按钮进行控制。可选择的控制项目，因装置种类不同有所不同。
<电动送料器>
选择中的送料器为双通道送料器时，请用组合框选择通道。
1) 返回原点
输入“原点偏移量”按[执行]按钮，即进行返回原点的动作。
如是 RF **mm 送料器则不能选择。
2) 正（反）传 单间距输送
输入“校正值” 选择 [执行]按钮，即进行正传或反传 1 个间距的动作。
3) 任意输送
输入“输送量”，选择[执行]按钮，即进行输送量的动作。
如是 RF **mm 送料器则不能选择。
4) 单步正（反）传
选择[执行]按钮，即进行单步动作。
如是 RF **mm 送料器则不能选择。
