第 1 部 基本篇 第 1 章 装置概要 1- 29 注 3 ： S OP 精度、 单向引脚连 接器、 双向引脚连接器精 度、 分割识别对象元件的 引脚直角方向 、 引脚平 行方向，指的是 如下方向。 リード直角方向 リード直角方向 リード平行方向 リード平行方向 リード直角方向 リード平行方向 注 4 ：由于 以下条件下不 能进行 BGA 图像识别校正，因此除外。 ① 焊锡球与焊锡 球安装 基板 部分没有 明显对比度时 。（ 陶瓷体的…
第 1 部 基本篇 第 1 章 装置概要
1-28

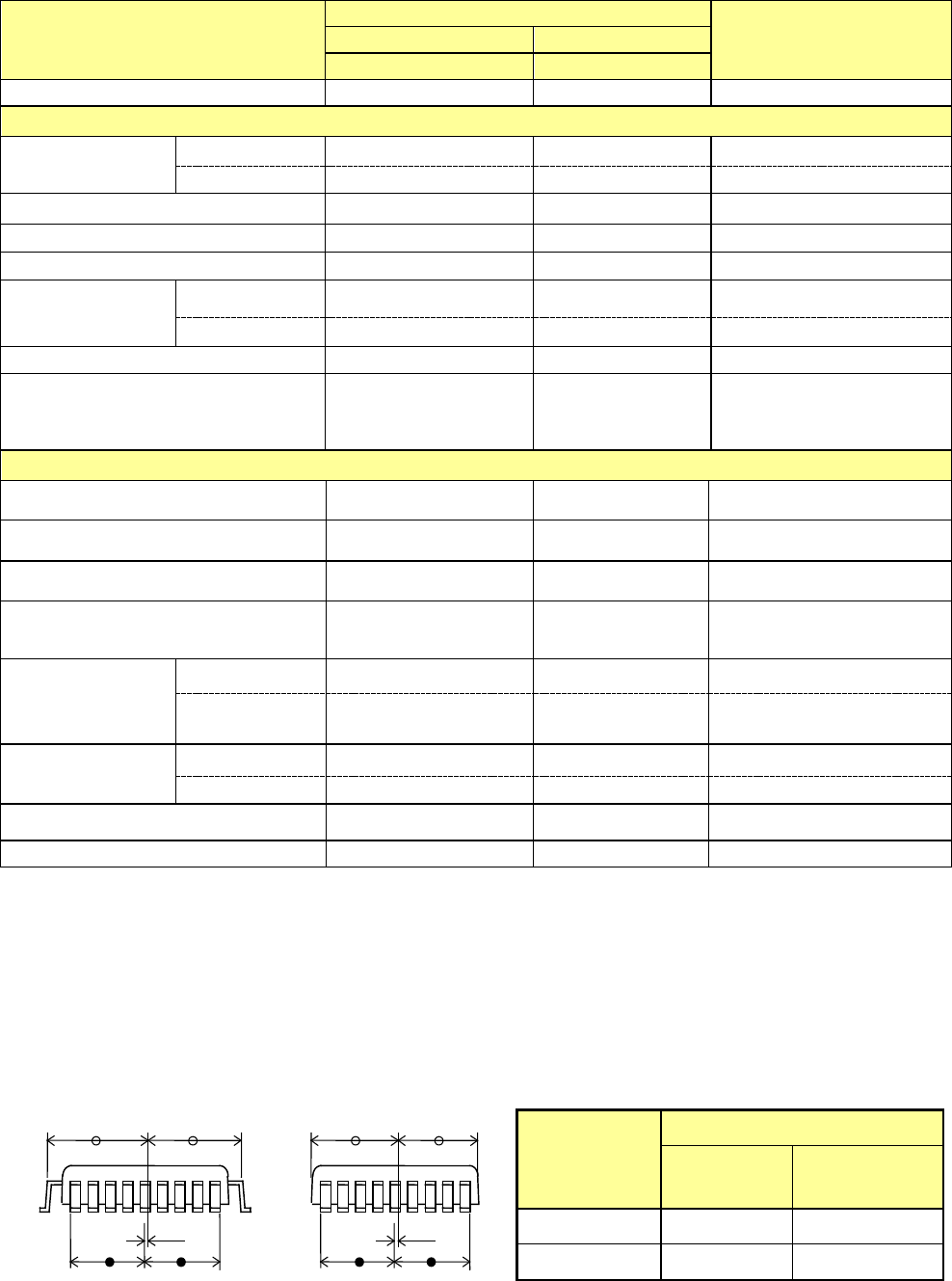

贴片精度
XY
（图像识别）
单位：
μ
m
零部件种类
画像認識
备考 6 吸嘴 Head 时 3 吸嘴 Head 时
RX-6/RX-6B/RX-6R RX-6/RX-6B
铝电解电容 ±160 ±150
使用基板基准标记时
SOP、TSOP
引脚直角方向 ±90 ±80
引脚平行方向 ±130 ±120 注 3
PLCC、SOJ ±110 ±100
QFP（间距 0.8 以上） ±70 ±60
QFP（间距 0.65）
±70 ±60
分割認識対象部
品
引脚直角方向 ±100 ±100
引脚平行方向 ±120 ±120
注 3
BGA ±130 ±120
注 4
外形识别元件 ±130 ±120
4 边、4 角、重心检出如下
所示，为使用 JUKI 精度评
价工具时。
使用元件定位标记时
PLCC、SOJ ±90 ±80
QFP（间距 0.8 以上） ±50 ±40
QFP（间距 0.65） ±50 ±40
QFP
（间距 0.5,0.4,0.3）
±40 ±30
在同一贴片位置反复时的
精度。
单向引脚连接器、
双向引脚连接器
（间距 0.5）
引脚直角方向 ±50 ±40
引脚平行方向 ±130 ±120
注 3
分割识别对象元件
引脚直角方向 ±60 ±60
引脚平行方向 ±120 ±120
注 3
BGA ±90 ±80
FBGA ±70 ±60 注 4
注 1：保证精度时的周围温度为 20℃～25℃之间。
注 2：QFP、SOP、SOT 等引脚立起部分、或从该壳体中心位置（见图的 S
C
）与引脚的中心位置（见图
的 L
C
）之差 d 的容许值见下表。达不到该容许值时，为上述贴片精度的对象外。
壳体的中心位置与引脚的中心位置
Sc
Lc
d
Sc
Lc
d
引脚间距
d 的容许值
□25.4 以下
大于□
25.4
□33.5 以下
0.8 以上 73
μ
m 52
μ
m
0.65 15
μ
m 15
μ
m
d 的容许值
第 1 部 基本篇 第 1 章 装置概要
1-29
注 3： SOP 精度、单向引脚连接器、双向引脚连接器精度、分割识别对象元件的引脚直角方向、引脚平
行方向，指的是如下方向。
リード直角方向
リード直角方向
リード平行方向
リード平行方向
リード直角方向
リード平行方向
注 4：由于以下条件下不能进行 BGA 图像识别校正，因此除外。
① 焊锡球与焊锡球安装基板部分没有明显对比度时。（ 陶瓷体的 BGA 为对象外）
② 焊锡球直径与相同粗细的图案发生连线，球无法独立识别时。
③ 在焊锡球安装的基板部位上，存在与焊锡球相同直径的过孔等时。
引脚直角方向
引脚直角方向
引脚直角方向
引脚平行方向
引脚平行方向
引脚平行方向
第 1 部 基本篇 第 1 章 装置概要
1-30
（2）贴片精度（
θ
）
贴片精度
θ
（激光识别）
单位： °
零部件种类
元件尺寸
※为端子间的尺寸
激光
6
吸嘴
Head
3
吸嘴
Head
RX-6/RX-6B/RX-6R RX-6/RX-6B
0402 方形芯片 － ±5 （注 2）
0603
方形芯片
－
±
3
1005
方形芯片
－
±
2.5
1608 以上的方形芯片 － ±2
圆筒形芯片（
Melf
）
－
±
3
SOT
－
±
3
铝电解电容器 － ±10
SOP 、TSOP
50mm 以下 -
40mm
以下
±
0.30
30mm 以下 ±0.30
20mm 以下 ±0.33
10mm
以下
±
0.67
PLCC
－
±
0.52
SOJ － ±0.52
QFP（间距 0.8 以上）
50mm
－
40mm
以上不满
50mm
±
0.33
30mm 以上不满 40mm ±0.33
20mm 以上不满 30mm ±0.37
10mm
以上不满
20mm
±
0.44
不满 10mm ±0.44
QFP（间距 0.65）
50mm －
40mm 以上不满 50mm ±0.30
30mm 以上不满 40mm ±0.30
20mm 以上不满 30mm ±0.30
10mm
以上不满
20mm
±
0.30
不满 10mm ±0.33
BGA
（球的最外周对边距离）
50mm －
40mm
以上不满
50mm
±
1.23
30mm 以上不满 40mm ±1.23
20mm 以上不满 30mm ±1.23
不满
20mm
±
1.28
