第 1 部 基本篇 第 4 章 制作生产程序 4- 287 (3) 负荷 检查 信息 显示各 测量值图形显示 等详细 信息 的 对话框 。 图形显示 用图形显示各 测量值的演变 。 图形的刻 度根据 最大值及 测量时间会发 生变化 。 测量时间为 500 ms 以上 时，图 形显示的画面 会变为多个 画面 。按 [ << ] 、 [ >> ] 按钮 可切换 。 [ 缩小显示 ] 测量时间为 500 ms 以上 时…
第 1 部 基本篇 第 4 章 制作生产程序
4-286
3) 负荷检查结果
检查后，在检查结果中显示吸取及贴片的检查结果。
项目
内容
最大值(g) 显示测量值的最大值｡
最小值(g) 显示测量值的最小值｡
平均值(g) 显示测量值的平均值｡
下降速度 显示 Z 轴的下降速度 ｡
上升速度 显示 Z 轴的上升速度 ｡
测量值(1～10) 显示测量值｡
[检查] 按钮
执行负荷检查。
[返回] 按钮
结束负荷检查，返回原来的画面。
[检查信息] 按钮
显示测量值的图形显示等的详细信息。
第 1 部 基本篇 第 4 章 制作生产程序
4-287

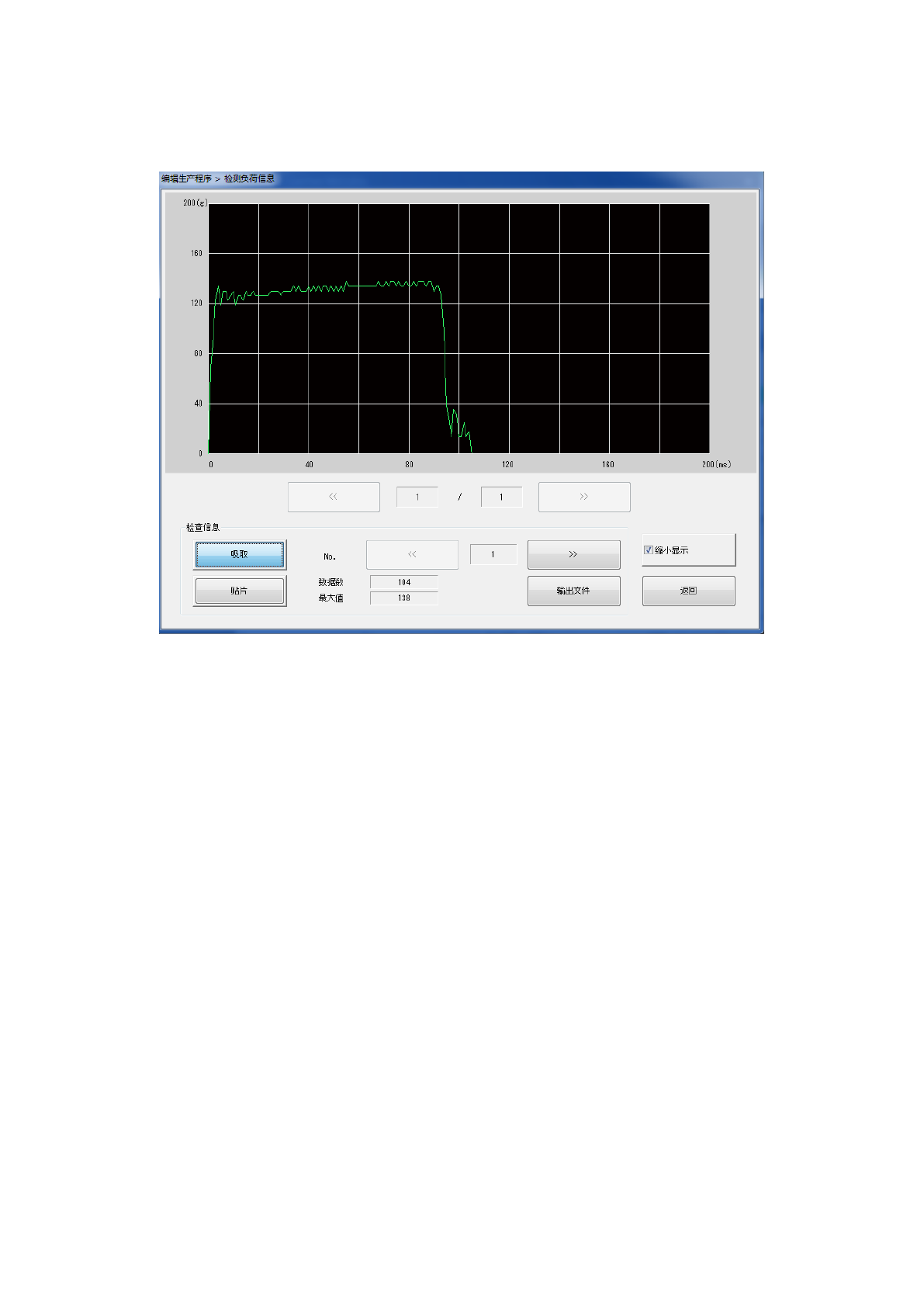

(3) 负荷检查信息
显示各测量值图形显示等详细信息的对话框。
图形显示
用图形显示各测量值的演变。图形的刻度根据最大值及测量时间会发生变化。
测量时间为 500ms 以上时，图形显示的画面会变为多个画面。按[ << ]、[ >> ]按钮可切换。
[缩小显示]
测量时间为 500ms 以上时，图形显示的画面会变为多个画面。
勾选缩小显示，可缩小显示画面，显示在 1 个画面中。
[吸取]、[贴片]
选择吸取或贴片的显示数据。
[No.]
设定测量值 (1～10)的索引。按<< 或 >>按钮设定。
[数据数]
显示测量时取得的数据数(1～4000) 。
[最大值]
显示最大值。
[输出文件] 按钮
以 CSV 格式保存各测量的测量值。
文件名: Load_xxxxxxxxxxxx.cvs (x 为保存时间)
[返回] 按钮
返回到负荷检查对话框。
第 1 部 基本篇 第 4 章 制作生产程序
4-288
4-5-7-7 图像示教
使用本功能，可在 Head 上实装元件，对引脚元件（通用图像）的引脚、球元件（通用图像元件、BGA、
FBGA）的球面进行测量。
注意
打开安全盖(安全罩)
进行手动吸取等操作时，请充分注意防止装置
的运行造成人
身伤害。
并要小心，避免手和衣服被供料器台架夹住、头部碰撞。
（1）元件示教

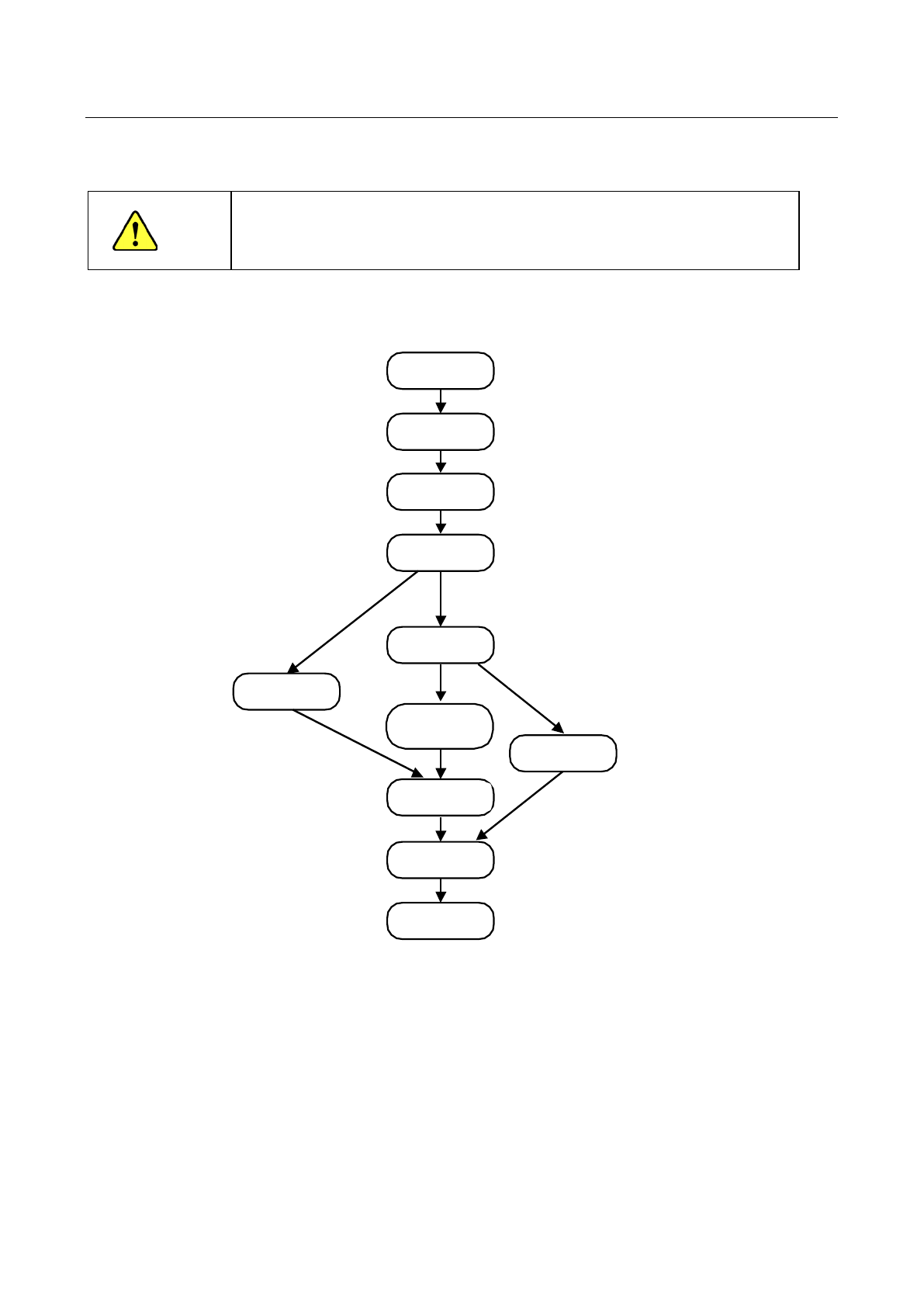

测量的运行概要流程示图如下。
開始
部品測定
照明設定
傾き補正
中心設定
ボールエリア
設定
電極情報測定
部品認識
終了
エレメント編集
排除領域設定
BGA部品
汎用ビジョン部品
外形、リード
ボール、ランド
开始
测量元件
设置照明
修正倾斜
中心设置
设置排除领域
测量电极信息
BGA 元件
通用图像元件
识别元件
结束
外形、引脚
元件要素编辑
球形、land
设置球区域
