第 2 部 功能详解篇 第 6 章 通用图像元件 6- 31 · 通用图像元件识别 ，是以在 VCS 的中心，以设 定元件要素组配置时存在 的元件中心为前提， 检测各元件要素 组并加以识别。 因此， 如下图所 示， 如果吸取位置偏离元 件中心， 则必须用下面的 值设 定识别偏 移， 以使元件 中心位置在 VCS 的中心。 识别偏移 X ： (X center － X p ick ) Y ： (Y center － Y p i c k )…
第 2 部 功能详解篇 第 6 章 通用图像元件
6-30
①
「
名称
」
元件要素组需要命名使用。要变更时指定该名称进行编辑。
·名称将被自动连续编号。
·用户可用 32 个字符以内的英文、数字重新命名。
示例中未加改变地采用自动连续编号。
②
「
首元件要素位置
」
用元件要素组的位置(X、Y)和方向(θ)来指定元件要素组的配置。
元件要素组的位置指定为从元件中心位置开始的距离(偏移)。
通常，可认为元件中心位置与外形中心位置相同。
·如果生产程序中贴片数据的贴片坐标没有以元件外形中心位置为基点，可将作为基点的元件中
心位置设定为与外形中心位置不同的坐标。

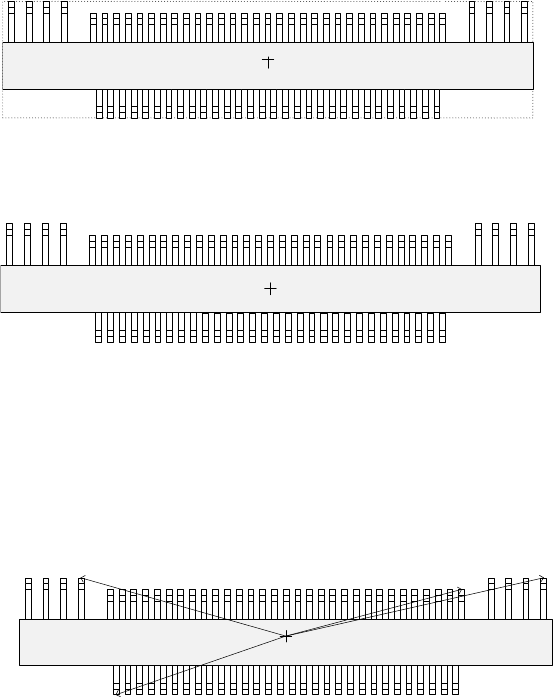

以元件外形中心位置作为元件中心位置时
Top View
元件中心位置
(外形中心位置)
以模中心位置为元件中心位置时。
Top View
元件中心位置
(模中心位置)
·
正确的位置是指从元件中心到首元件要素的距离
(
偏移
)
。
在引脚元件类别中，首元件要素与标准引脚元件
(QFP
、
SOP
、连接器等
)
相同，元件要素组在
下边时为最左、右边时为最下、上边时为最右、左边时为最上的元件要素。
下图给出了示例元件中的首元件要素位置。
当为引脚元件要素时，从元件中心位置看第
1
引脚的前端位置即为首元件要素的位置。
Top View
方向 0°
方向 180°
·
元件要素组的方向
(
角度
)
是将下边作为
0°
，逆时针旋转时为
90°(
右边
)
、
180°(
上边
)
、
270°(
左边
)
。
示例中，第
1
元件要素组为
0°
，第
2
～
4
元件要素组为
180°
。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-31
·
通用图像元件识别，是以在
VCS
的中心，以设定元件要素组配置时存在的元件中心为前提，
检测各元件要素组并加以识别。
因此，如下图所示，如果吸取位置偏离元件中心，则必须用下面的值设定识别偏移，以使元件
中心位置在
VCS
的中心。
识别偏移 X：(X center － X pick)
Y：(Y center － Y pick)

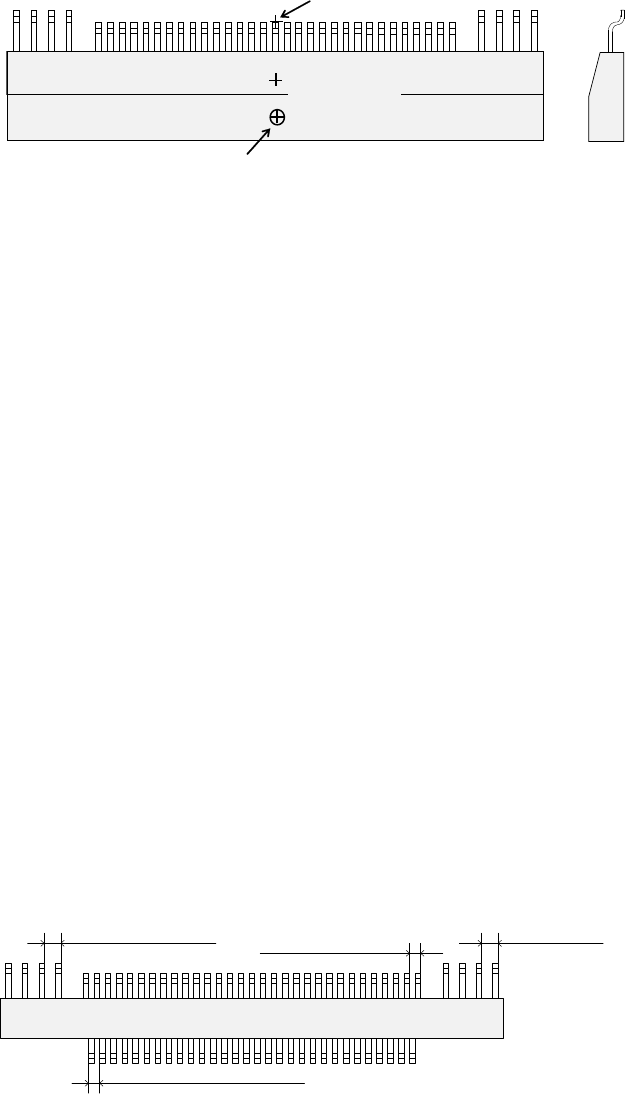

Top View
元件中心位置(Xcenter，Ycenter)
吸取位置(Xpick，Ypick)
贴片中心位置（Xplace，Yplace）
纵剖面
(外形中心位置)
在识别通用图像元件时，要识别的中心将变为设定元件要素组配置时的元件中心。因此，贴
片中心点如上图所示，若偏离元件中心时，通过用下面的值来设定贴片偏移，即可使贴片中
心点移到基板上的贴片点。
贴片偏移 X：(X place － X center)
Y：(Y place － Y center)
③
在「首元件要素位置」中，当示例的第
1
引脚的前端位置为
(-20.0mm
、
-5.0mm)时，输入：
X 偏移： -20.0
Y 偏移： -5.0
Z 偏移： 0(不使用)
θ 偏移: 0
容差通常设定为“0(零)”。
·
然后，设定元件要素组的排列。
排列数据包括维度与列
·
行的间距、数量。
④
「
维度
」
由于引脚元件要素时为 1 维，因此要在「维度」中选择 1D。
在示例元件中第 1 元件要素组为 30 个，因而输入「列」的「数量：30」。
下图给出了各元件要素组的间距。
·若间距设为 0.5mm，则输入「列」的「间距：0.5」。
·容差通常设定为“0(零)”。
Top View
第 1 元件要素组的
引脚间距
第 2 元件要素组的
引脚间距
第 3 元件要素组的
引脚间距
第 4 元件要素组的
引脚间距
第 2 部 功能详解篇 第 6 章 通用图像元件
6-32
⑤
「
版面检查
」（配置检查）
设定版面检查(引脚元件类中为弯曲检查)。进行检查时，勾选版面检查复选框。与标准元件相
同，用相对于引脚间距的比率设定引脚弯曲的检查水平值。
·
示例：若是
20%
，
则在「版面检查」中
输入（勾选）20%。
⑥
「
遗漏元件
」（元件要素缺少）
示例元件中虽然引脚没有缺少，但与标准引脚元件同样，缺少引脚时也可指定引脚缺少。
1 个元件要素组可指定缺少引脚 4 个。
指定方法与标准引脚元件相同，指定引脚缺少的起点、及连续缺少的个数。
·
示例：元件从第
5
根起缺少
3
根，则输入：
「列」的「开始」：5
「列」的「数目」：3。
● 经过上述步骤，即可完成元件要素组的设定。
接下来，对元件要素组的识别要素(元件要素)进行定义。
元件要素组中只能定义 1 个元件要素。定义多个无效。
在「元件要素」中选择追加。
