第 1 部 基本篇 第 2 章 生产
2-41

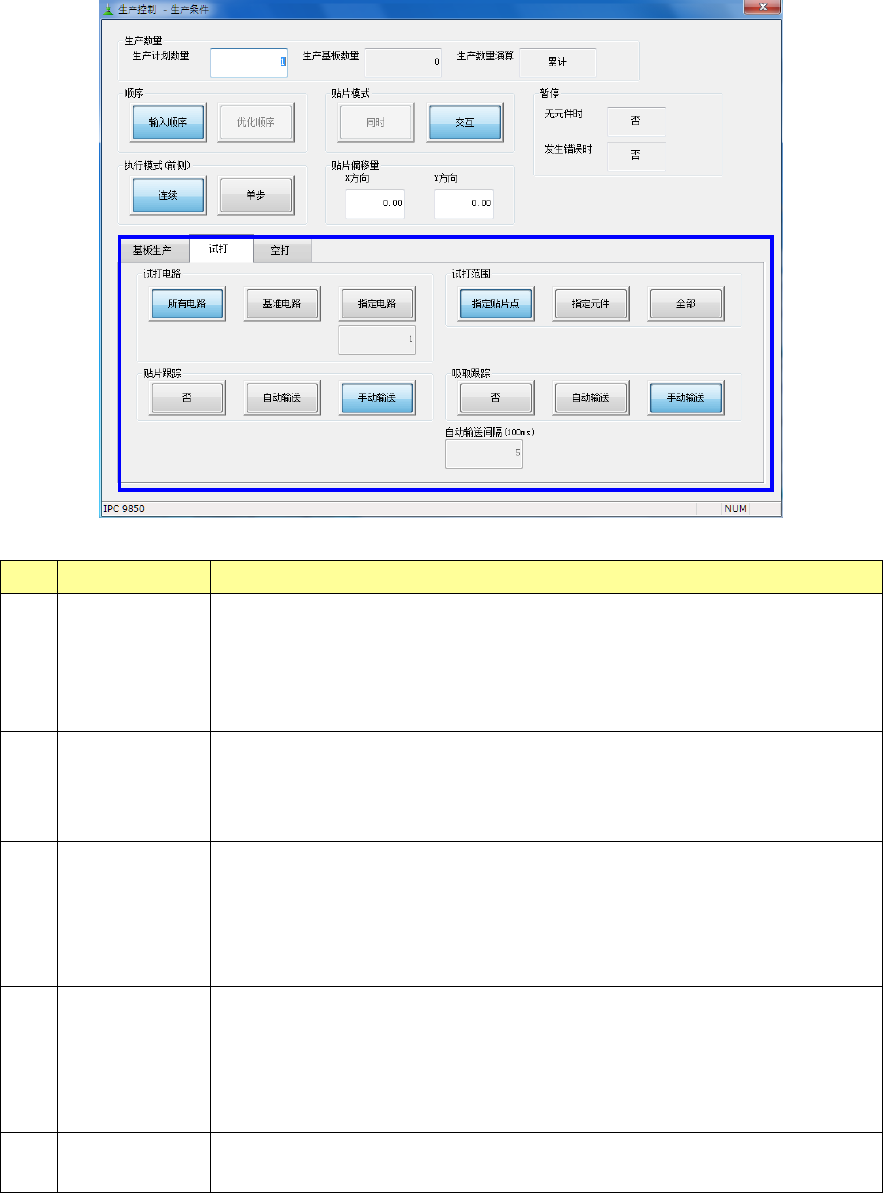

(2) 试打
No.
项目
内容
1 试打电路
设置试打的电路。单板基板时不使用。
·所有电路：对所有电路试打范围中设置的元件进行贴片。
·基准电路：对基准电路试打范围中设置的元件进行贴片。
·指定电路：对指定的电路试打范围中设置的元件进行贴片。
此时显示指定的电路号。
2 试打范围
设置试打范围。
·指定贴片点：仅对贴片数据的试打项设置为「是」的贴片点。
·指定元件 ：元件数据的试打项设置为「是」的所有元件。
·
全部
：所有贴片点。
3 贴片跟踪
设置试打基板后，是否用摄像机进行贴片点跟踪，
以及跟踪时是自动输送还是手动输送。
·否 ：不跟踪。
·自动输送：自动跟踪贴片点。
·
手动输送：在贴片点停下来，由操作人员输入后才移动到下一点。
4 吸取跟踪
设置试打基板前，是否用摄像机进行吸取点跟踪，
以及跟踪时是自动输送还是手动输送。
·否 ：不跟踪。
·自动输送：自动跟踪吸取点。
·手动输送：在吸取点停下来，由操作人员输入后才移动到下一点。
5 自动输送间隔
对自动输送跟踪时，在停止位置的停止时间进行设置。
单位为 100msec(0.1 秒)为「1」。
第 1 部 基本篇 第 2 章 生产
2-42

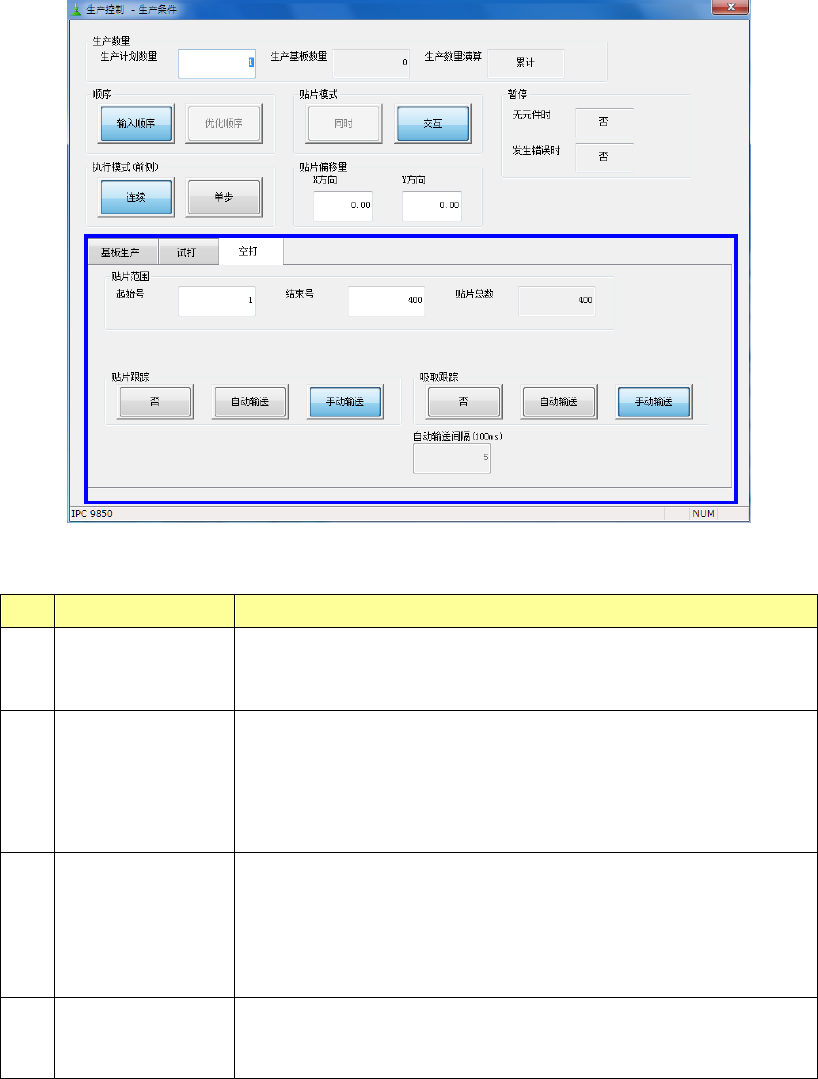

(3) 空打
No.
项目
内容
1
贴片范围
需限定贴片范围时，请输入开始步骤号和结束步骤号。
在总贴片点数项中显示每 1 个电路中的总贴片步骤号。
仅在设定为输入顺序时才能指定此项。
2
贴片跟踪
设置在空打基板后，是否用摄像机进行贴片点跟踪，
以及跟踪时是自动输送还是手动输送。
·否 ：不跟踪。
·自动输送：自动跟踪贴片点。
·手动输送：在贴片点停下来，由操作人员输入后才移动到下一点。
3
吸取跟踪
设置在空打基板前，是否用摄像机进行吸取点跟踪，
以及跟踪时是自动输送是手动输送。
·否 ：不跟踪。
·自动输送：自动跟踪吸取点。
·手动输送：在吸取点停下来，由操作人员输入后才移动到下一点。
4
自动输送间隔
对自动输送跟踪时，在停止位置的停止时间进行设置。
单位为 100msec(0.1 秒)为「1」。
第 1 部 基本篇 第 2 章 生产
2-43
2-8-3 生产开始
请指定生产条件，按下操作面板的<START>开关。
<Maintenance Key>为维护模式时，会显示如下画面。请 将<Maintenance Key>设定为生产模式，按
下「确定」按钮。如果不需要开始生产，请按下「取消」按钮。

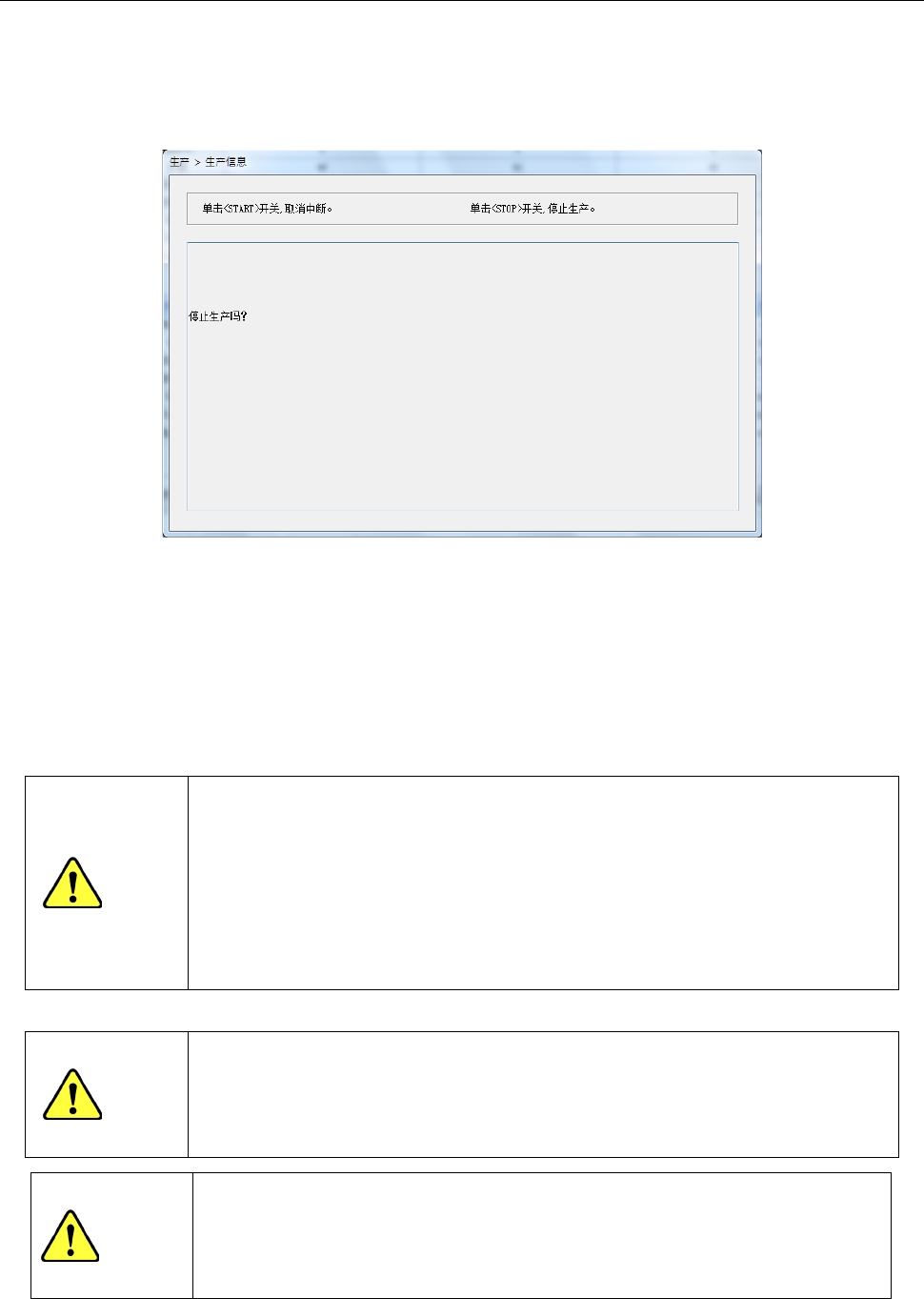

按下<START>开关开始生产后，会显示上次设置所对应的生产状态画面（参见 2-8-3-1 生产状
态）或图像画面（参见 2-8-3-2 图像）或动作状态画面（参见2-8-3-3 动作状态）或生产数量画
面（参见2-8-3-4 生产数量）。
如果按下<START>开关时返回原点尚未完成，则应先按下<START>开关执行返回原点后，再按
一下<START>开关。
注意
按下<START>开关后 Head 会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近
装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物
体(调整工具等)。
注意
如果尚未进行过供料器台架识别(在返回原点后立即，或降下、升起台架后)，在
移动吸取位置前将自动识别供料器台架。
识别供料器台架时，由于 Head 会横跨供应装置上方，因此请勿将手、脸等靠近
或伸入装置中。
注意
使用 IFS-NX 时的注意事项
检查元件核对状态后，请按＜START＞开关。
核对未完成、或核对结果有问题时，不能开始生产。详细说明，请参见『IFS-NX
使用说明书』。
