第 2 部功能详解篇第 12 章选项组件

12-84

12-11-6-2 生产中错误处理

(1) 负荷检查错误

将[进行生产中负荷吸嘴检查]设定为有效后，当生产开始时或基板搬入时，会进行负荷检查，

发生错误时生产暂停，以图形显示错误时的负荷测量数据、当前的设定数据、理论值。

要使用以往的负荷校正式的值进行生产时，请按＜START＞开关。

要中断生产时，请按＜STOP＞开关。

第 2 部功能详解篇第 12 章选项组件

12-85

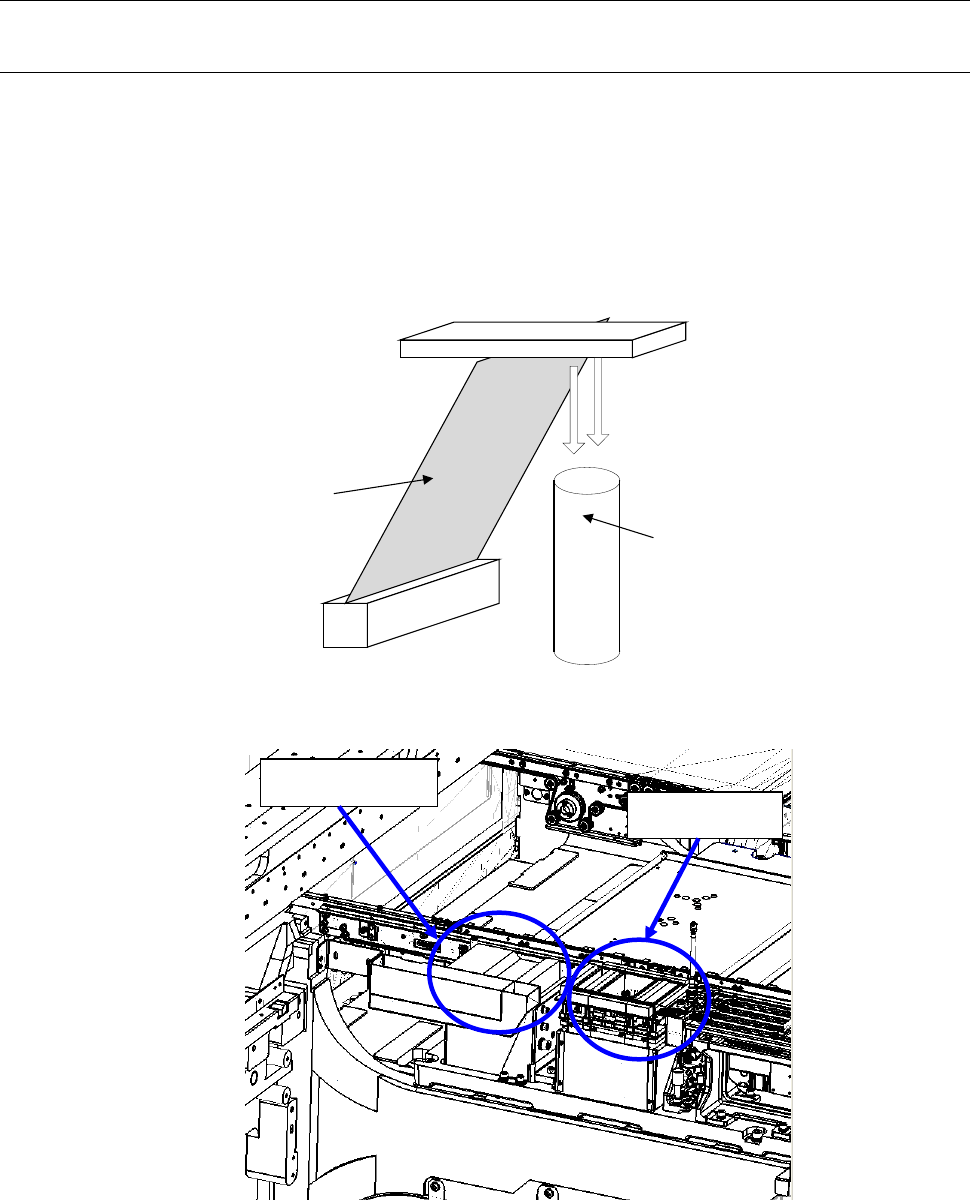

12-12 共面性

12-12-1 功能概要

本机为使用激光射线检查电子元件的共面性的装置｡

在激光射线（Y 方向）与直交的方向（X 方向）上，使被测量物的元件以一定速度移动，用摄像机

拍摄照射到测量对象上的激光束不规则反射，制作 3D 图像进行非接触式的变位测量。

◇ 本机以预先送入贴片机的元件信息为基础，从取得的 3D 图像对元件的好坏进行判定（检查电

极的高度）。

激光束

摄像机

共面传感器

VCS 单元

第 2 部功能详解篇第 12 章选项组件

12-86

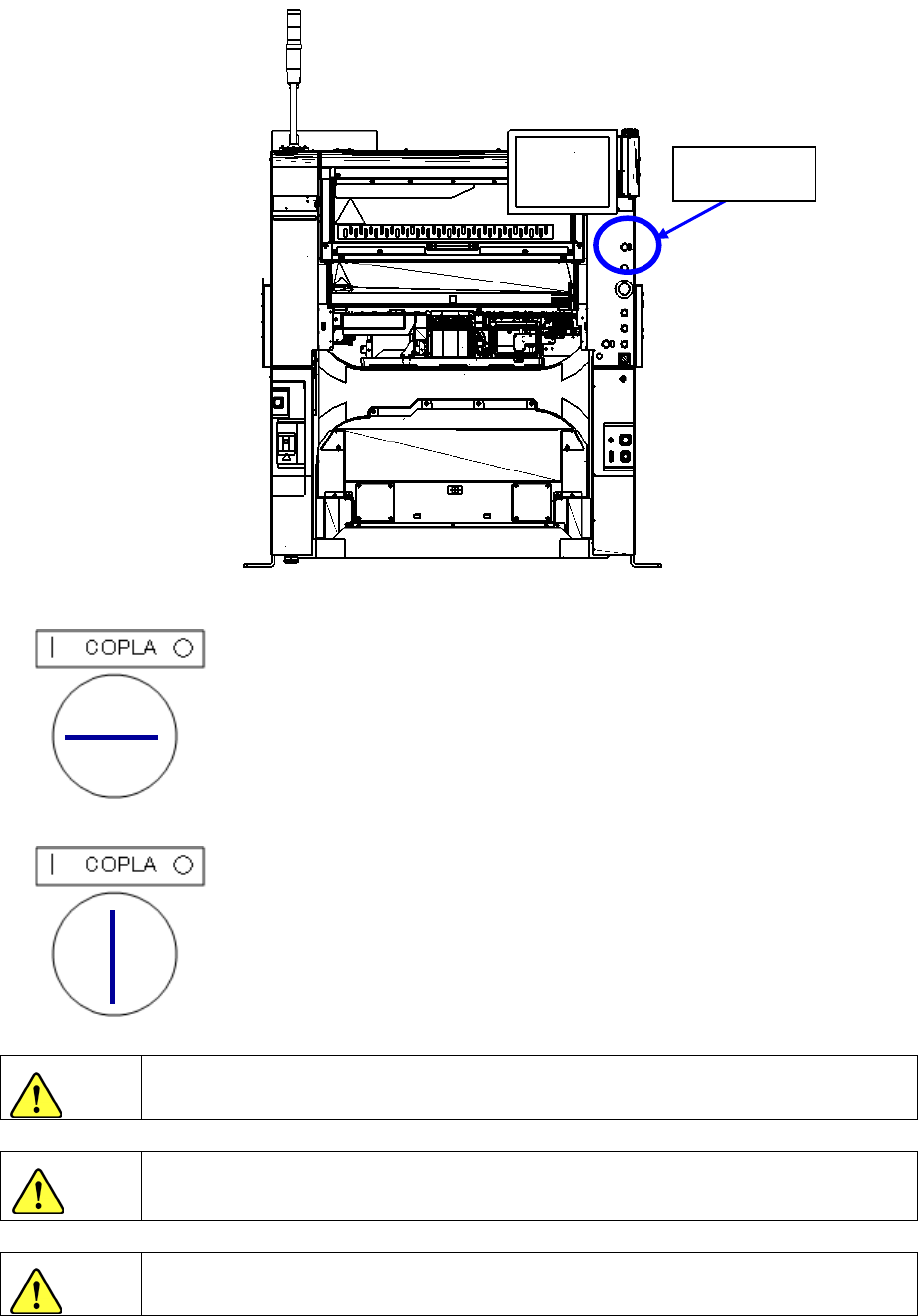

使用共面传感器时，必须操作共面传感器用的钥匙。

插入钥匙，逆时针旋转即可使用。

◇ 可使用

◇ 不可使用

共面传感器使用的是激光等级 3B 的产品。

激光照射到眼睛或皮肤会有危险。切勿直视或触摸激光。

护罩打开时即使进入维护模式，共面传感器也不能使用。

不会进行扫描动作・激光的照射。

如果不按照此处的规定的步骤进行控制及调整，会受到危险的激光照射。

危险

注意

共面钥匙
