第 2 部 功能详解篇 第 12 章 选项组件 12 - 109 12 - 13 - 5 旋转型转印装置的设置 12 - 13 -5- 1 装置 的安装 (1) 安装步骤 1) 用旋钮将 刮板单元安装到旋转 型转印 装置上。 旋转型转印装置 旋钮 刮板单元
第 2 部 功能详解篇 第 12 章 选项组件
12-108

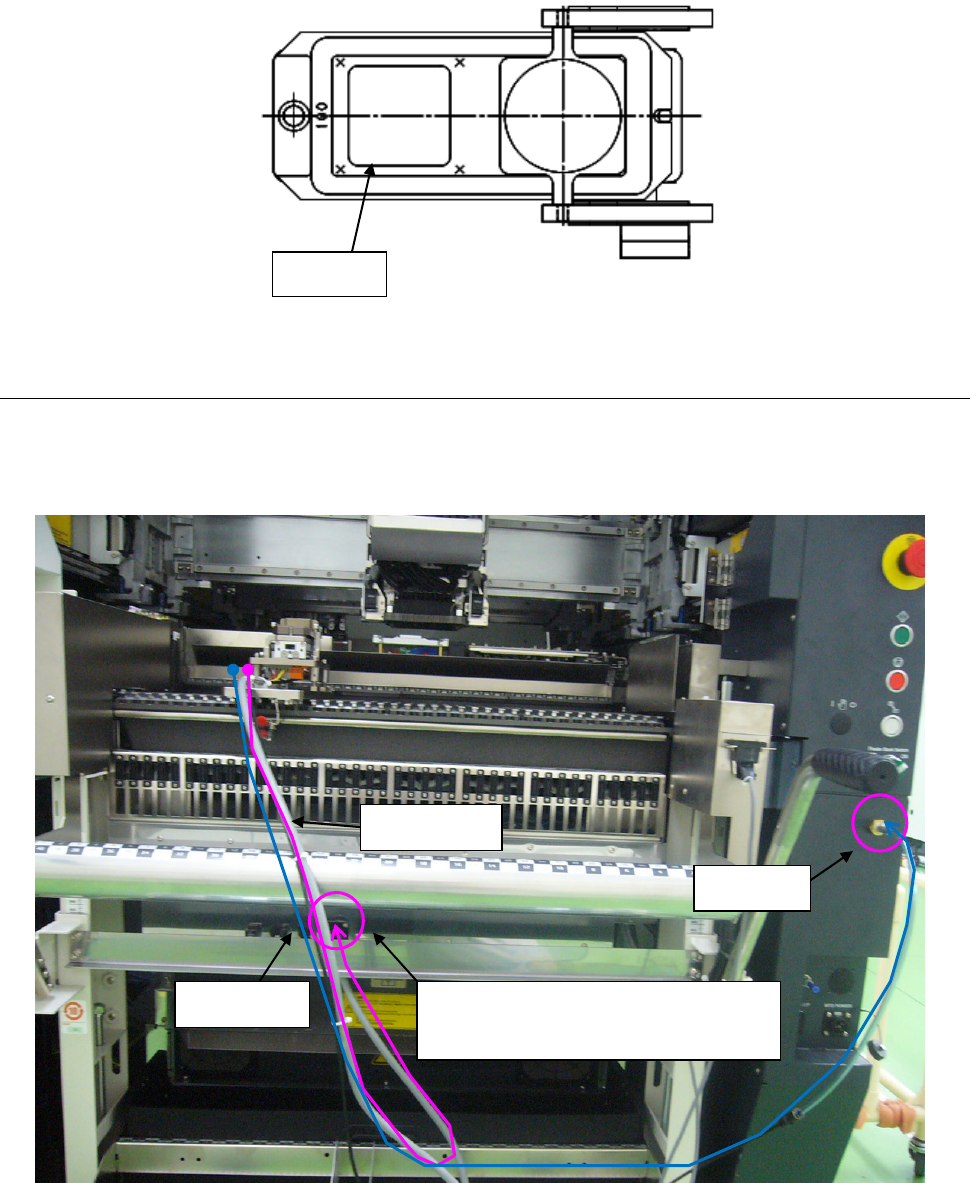

＜确认助焊剂板的安装状态＞
安装助焊剂板和助焊剂容器后，请确认助焊剂板上面的平面度。
在「手动控制」的「助焊剂涂覆装置单元控制」中，使用 HMS 对空洞周边的 4 处（图中×标记的
位置）的高度进行自动测量，如果测量值有 0.1mm 以上的误差时，请重新确认安装状态。
（参见 12-13-9 手动控制）
12-13-4-2 电动送料器台架型的安装
将电动送料器台架型的电源线插进「FLUXER_BANK_RELAY_CABLE_ASM 的接口部 」。
将输气管插进「装置主机的空气接口部 」。
※由于线缆较长，请妥善管理，勿损伤线缆。
空洞
FLUXER_BANK_RELAY_CABLE_ASM
(接口部)
空气接口
电源线
输气管
第 2 部 功能详解篇 第 12 章 选项组件
12-109
12-13-5 旋转型转印装置的设置
12-13-5-1 装置的安装

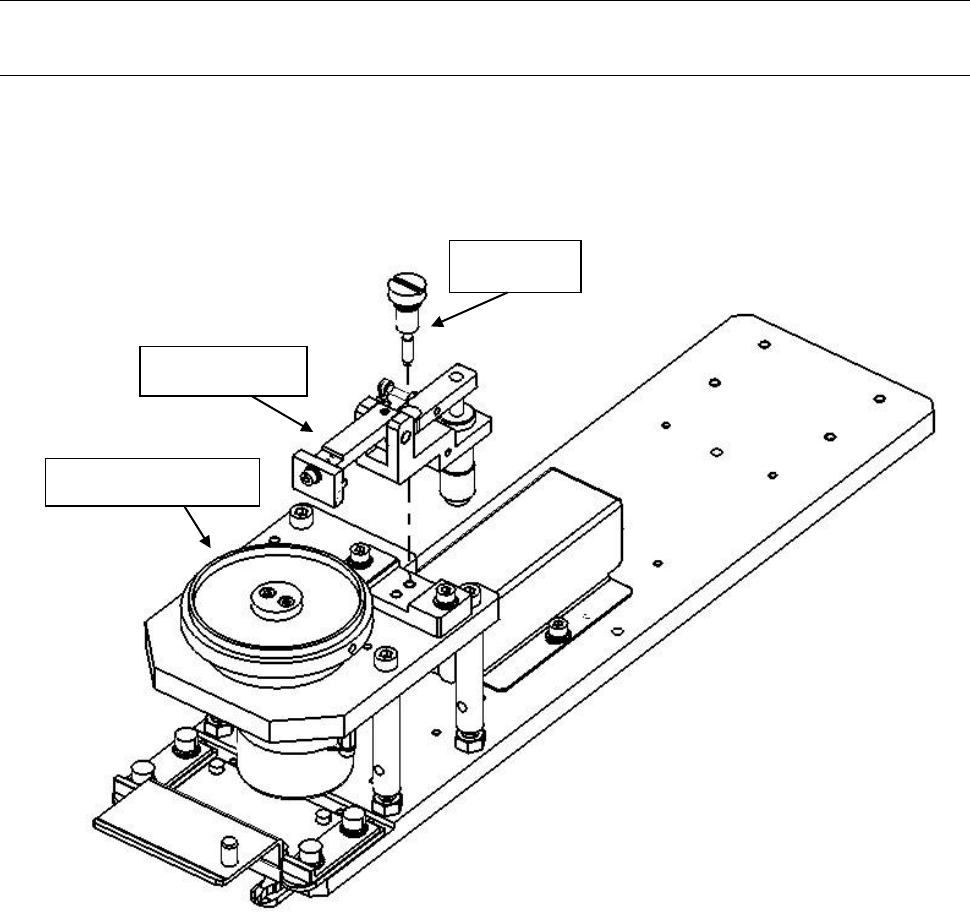

(1)安装步骤
1) 用旋钮将刮板单元安装到旋转型转印装置上。
旋转型转印装置
旋钮
刮板单元
第 2 部 功能详解篇 第 12 章 选项组件
12-110

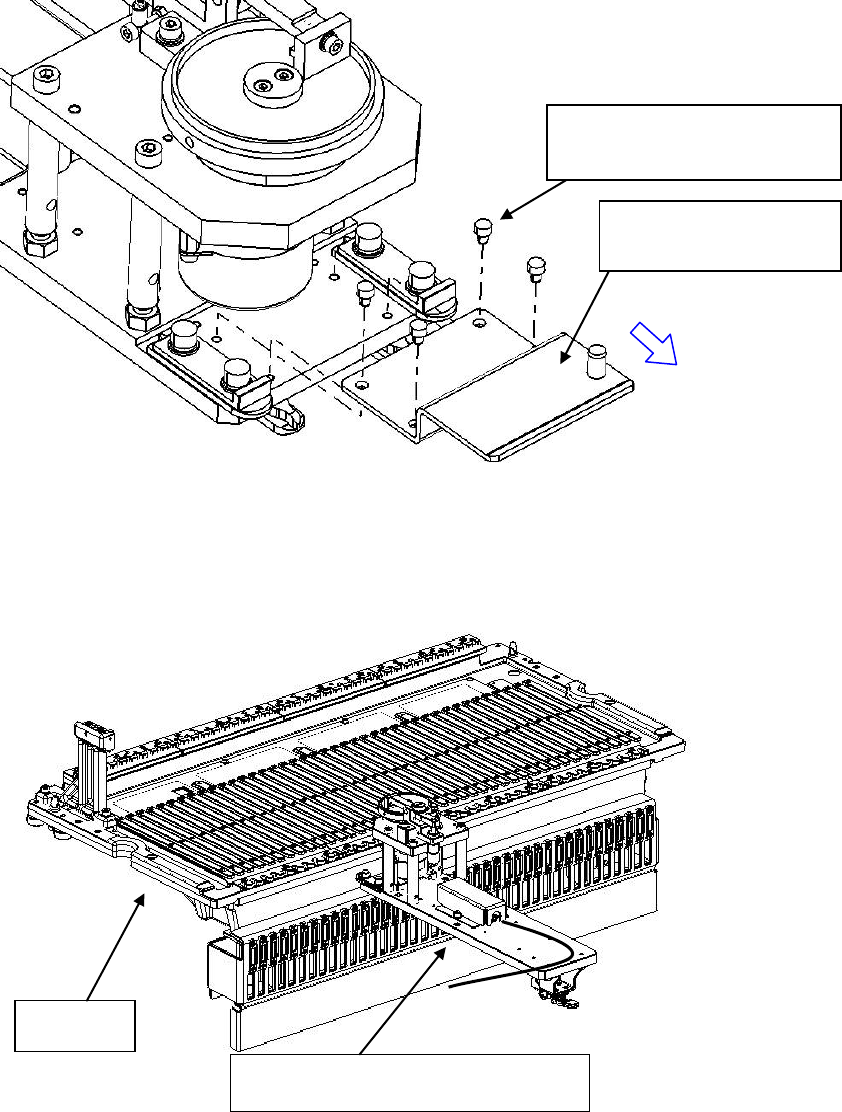

2) 将 X_停止挡块_支架_V 轻轻地向箭头方向拉并加以固定。
3) 将旋转型转印装置安装到台架的轨道上，使其吻合。
旋转型转印装置
台架
带垫片的内六角螺栓（M3×5）
（
SL6030592TL
）
X_停止挡块_支架_V
（40122726）
