第 2 部 功能详解篇 第 12 章 选项组件
12-78
12-11-3-3 负荷吸嘴检查

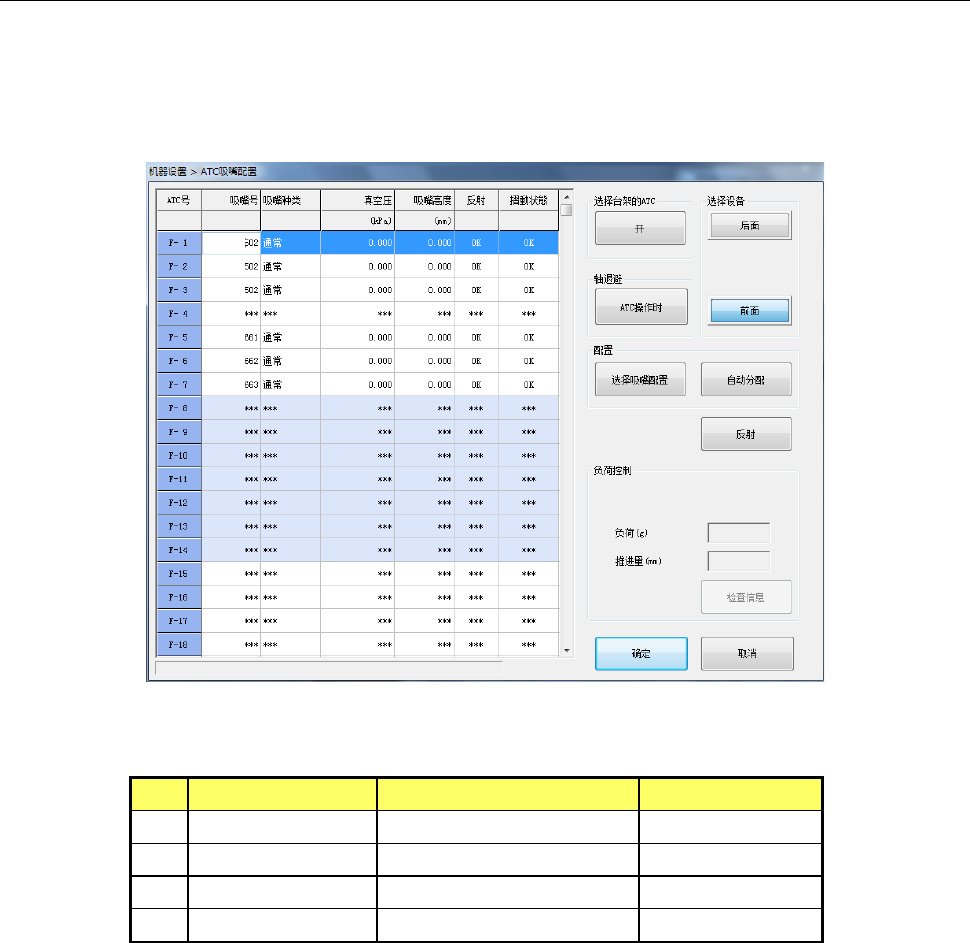

ATC 吸嘴分配的吸嘴识别动作完成后，在测力器上，将吸嘴以一次压入 0.1mm 深、渐渐地全部压
入测定的推进量，看测定的负荷是否在阈值内，以此检查滑动状态。
但负荷检查对象，限 于 标准吸嘴 500～509 号吸嘴、及低负荷控制对象吸嘴 6*1、6*2、6*3 号吸嘴。
低负荷控制对象吸嘴，在负荷输入范围的负荷可否可全部校正，均自动进行模拟。
负荷吸嘴检查对象吸嘴·负荷检查阈值如下表所示。
No. 吸嘴编号 检查推进量 (mm) 检查阈值 (%)
1 500～505、509 1.5 理论值±50
2 506、507、508 1.5 理论值±40
3 6*1、6*2 3.9 理论值±40
4 6*3 4.0 理论值±40
第 2 部 功能详解篇 第 12 章 选项组件
12-79
12-11-4 操作选项
12-11-4-1 生产（动作）

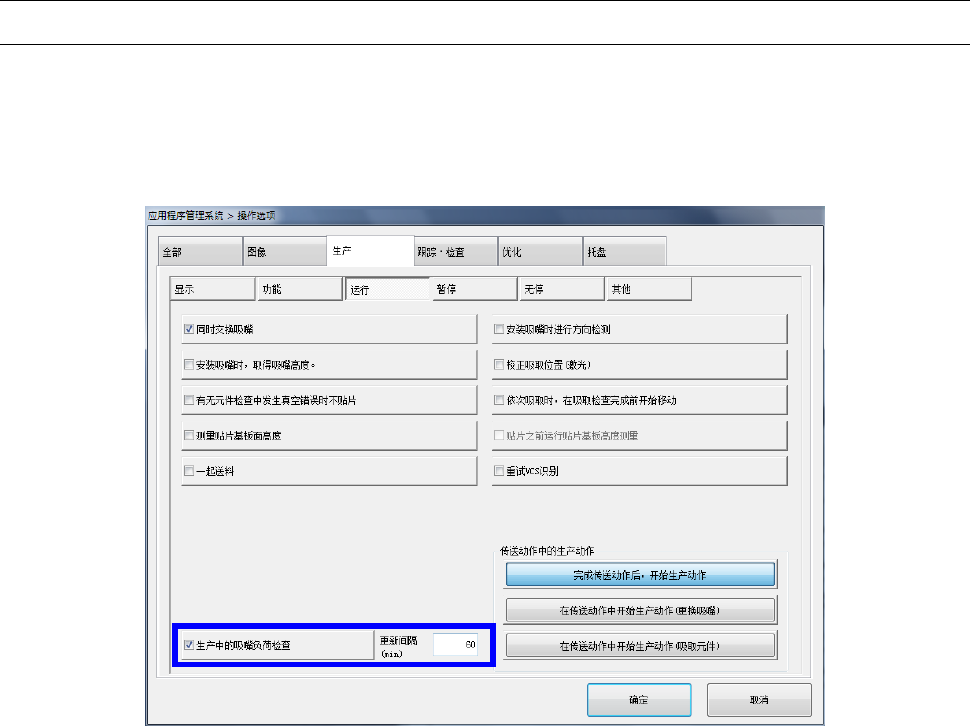

在操作选项的[生产]－[动作]中设定[进行生产中的负荷吸嘴检查]为有效后，生产开始时，以 及 生
产中在经过指定时间（更新间隔）时，会对生产中使用的低负荷吸嘴的负荷数据进行重新取得(在基
板搬入时实施)。
这样，可配合固定吸嘴的状态进行使用负荷属性的负荷控制。
第 2 部 功能详解篇 第 12 章 选项组件
12-80
12-11-5 编辑程序
12-11-5-1 设定负荷控制

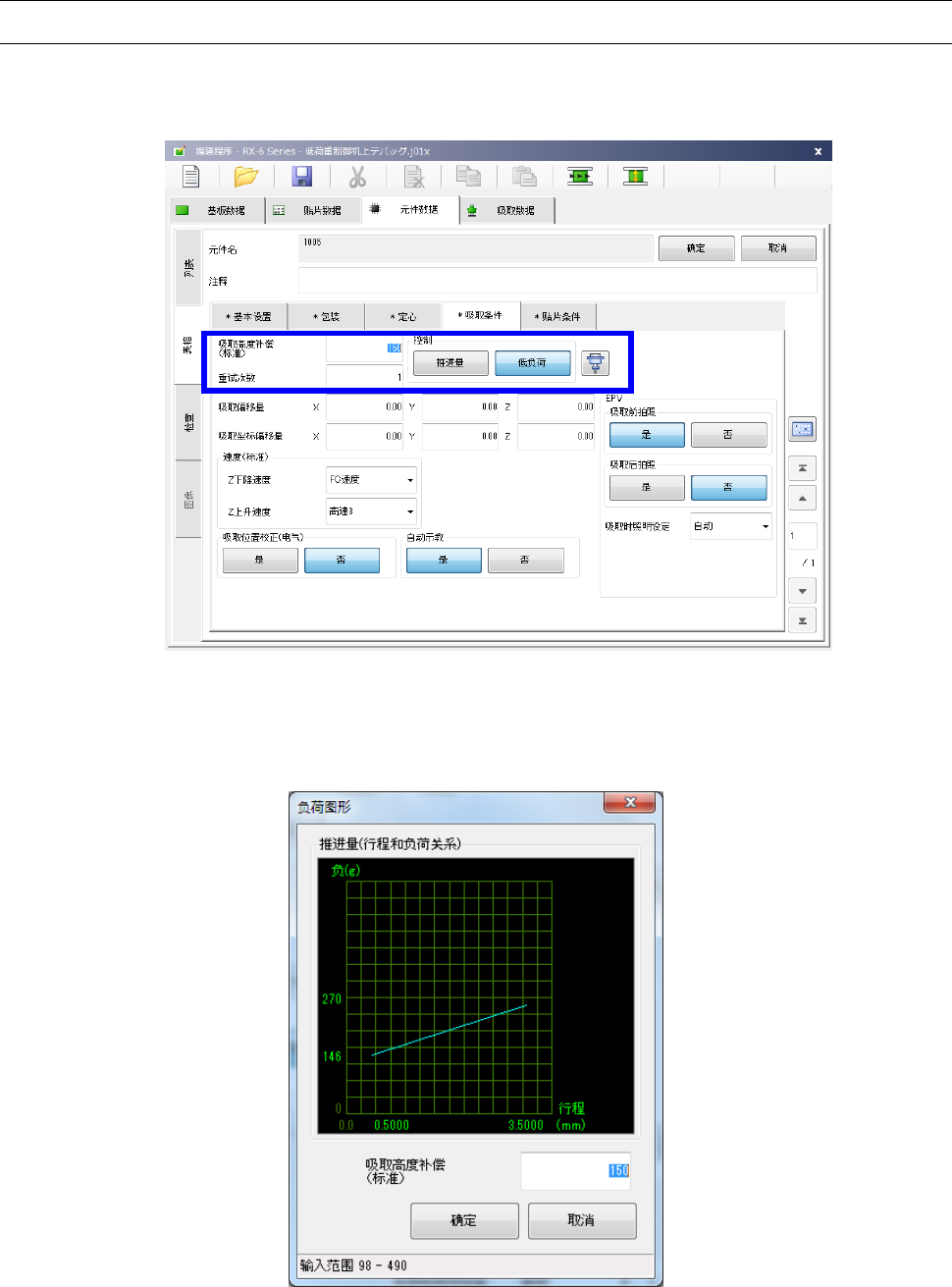

选择的吸嘴为负荷控制用吸嘴时，吸取条件·贴片条件画面的控制按钮会变为可选择负荷控制，选择
了负荷控制时，推进量的输入单位会从 mm 变为 g。
对于低负荷控制用吸嘴，图形按钮会变为显示开启，按下图形按钮后，即显示推进量(行程)及负荷值
的关系图的图形。
横轴显示推进量(行程)的输入下限值、上限值。
纵轴显示推进量(负荷)的输入下限值、上限值。
