第 1 部基本篇第 4 章制作生产程序 4- 297 元件归还时，因元件的包装而不同，如果元件尺寸为 1mm ，显示将测量后的元件归还或是废弃的提示信息。手动归还时显示以下提示信息，这时请手动从吸嘴取下元件。

第 1 部基本篇第 4 章制作生产程序

4-296

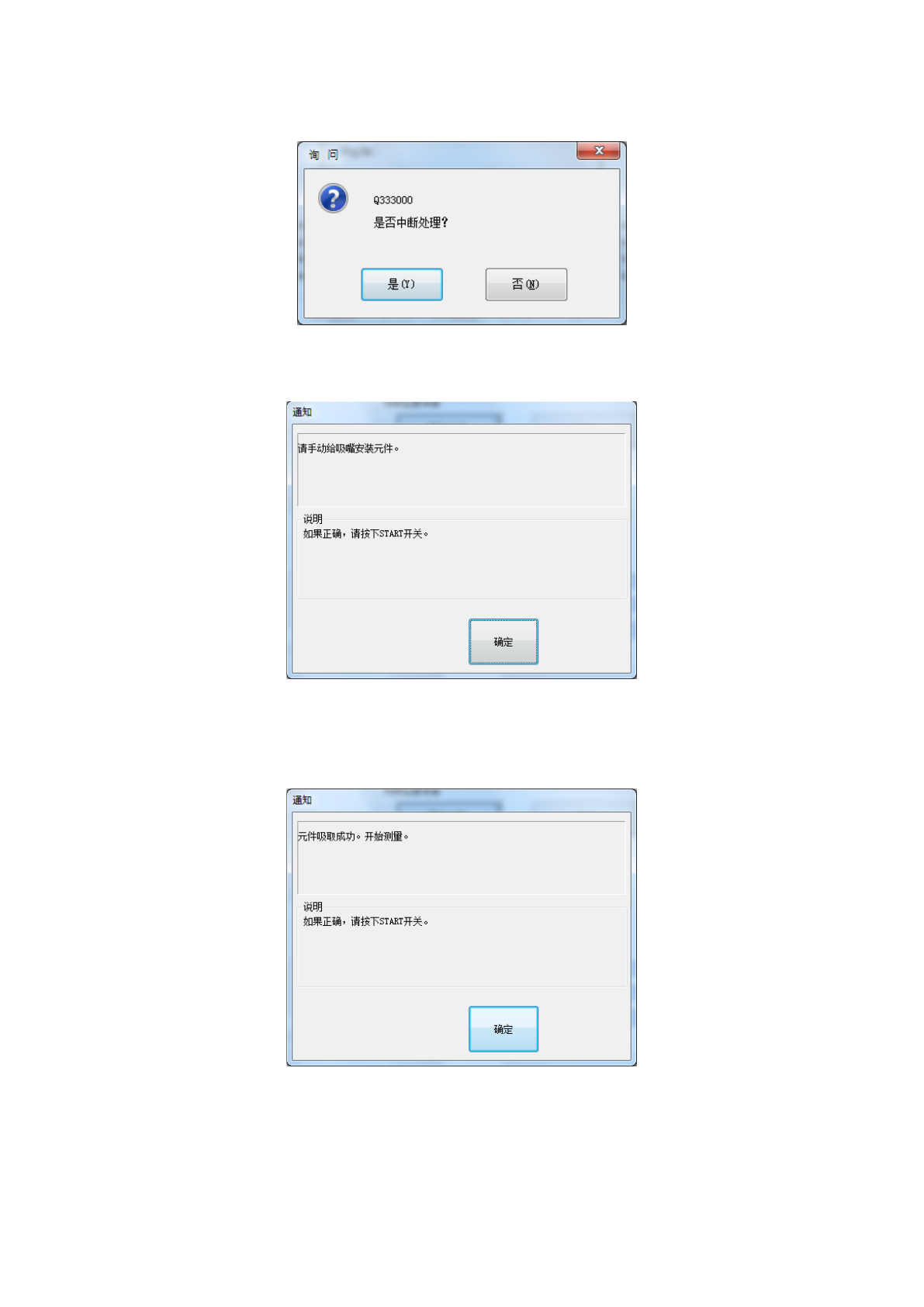

要强行中止时，按＜STOP＞按钮显示以下提示信息，请选择是否结束测量。

手动吸取元件时，会显示提示吸取元件的信息。

手动吸取成功后，显示以下对话框。

第 1 部基本篇第 4 章制作生产程序

4-297

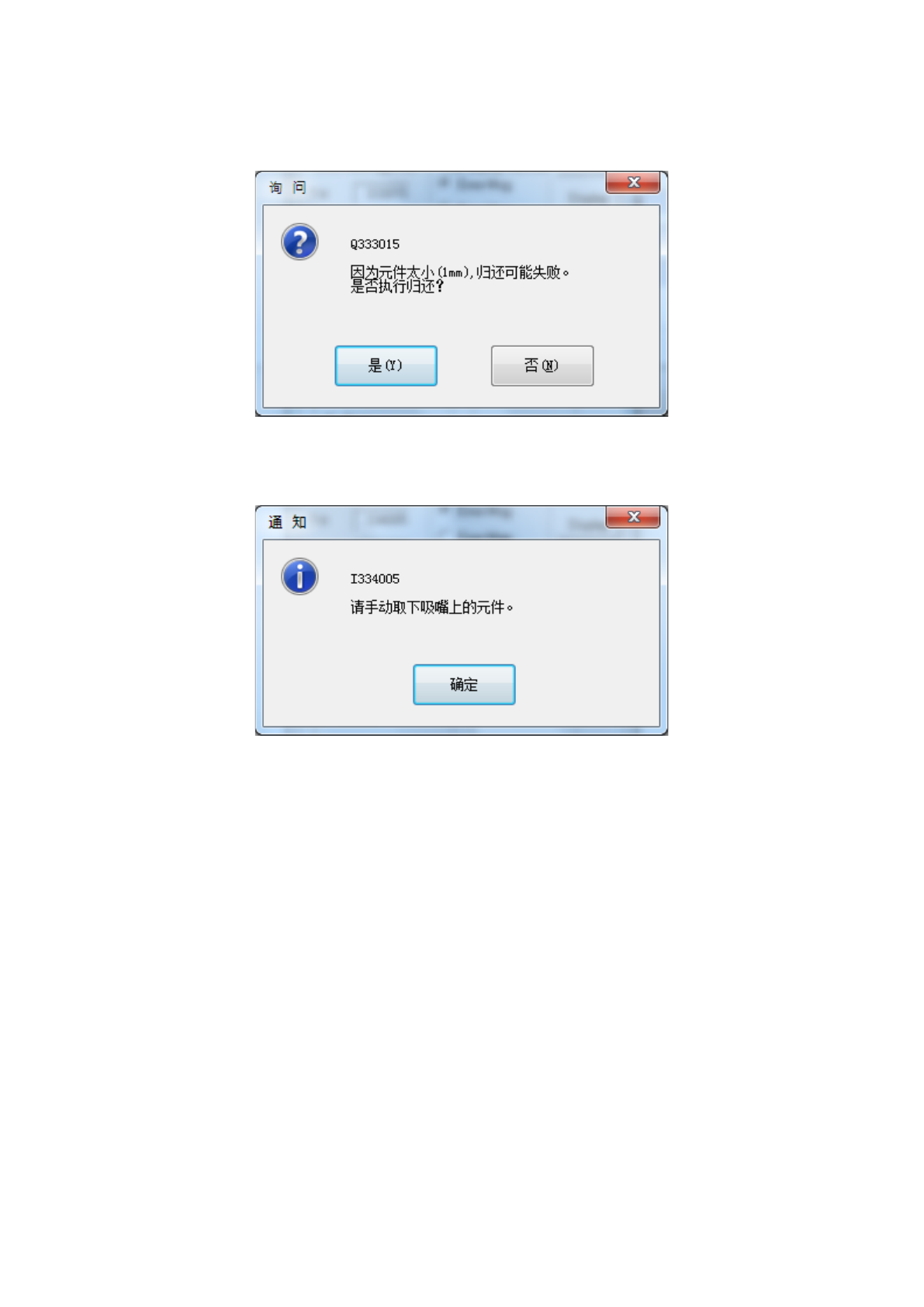

元件归还时，因元件的包装而不同，如果元件尺寸为 1mm，显示将测量后的元件归还或是废弃的

提示信息。

手动归还时显示以下提示信息，这时请手动从吸嘴取下元件。

第 1 部基本篇第 4 章制作生产程序

4-298

3）按照示教处理的操作方法

① 测量元件

在设置对话框的测量项目中，选择“元件高度”、“吸取真空压”时，可执行元件测量。

从“开始”状态按[次]（下一个）按钮，即可进行元件测量。

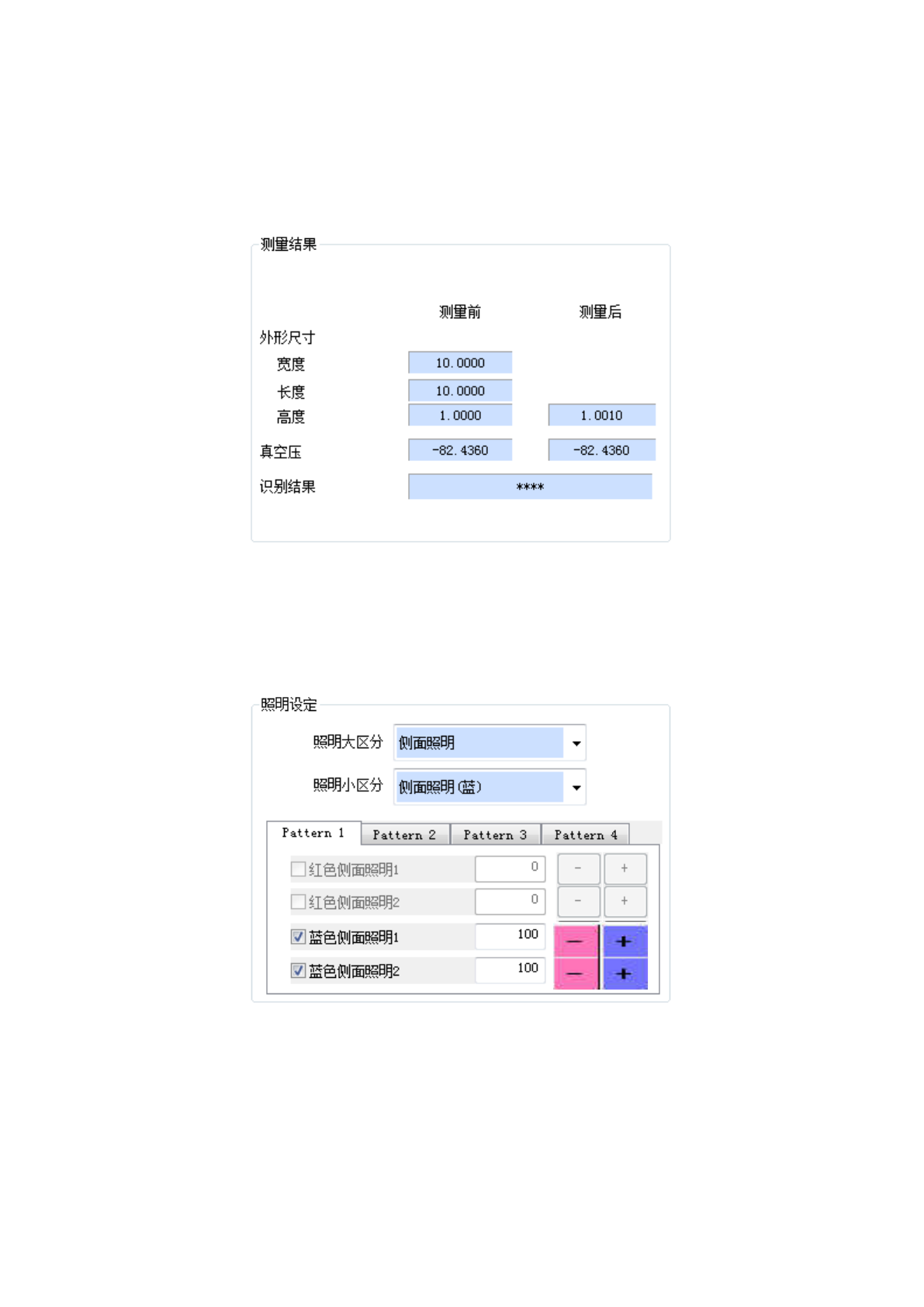

测量结束后，会在“测量结果”中显示测量结果的值。

② 照明设定

对元件测量时使用的 VCS 照明类型进行设置，调整亮度。

元件测量后，或没有元件测量时，开始后即可执行此项。

请进行调整，以便可以对元件的球或引脚、外形进行识别。

a) 在“照明大区分”、“照明小区分”中选择 VCS 照明种类。

b) 设置各照明单元的使用/不使用、亮度(20～200)。

c) 可保存 Pattern1～4 的值。通过选项卡选择使用哪个 Pattern。

d) 照明设定结束后，按[次]（下一个）按钮，即转移到倾斜示教。
