第 2 部 功能详解篇 第 8 章 机器设置
8-47
8-3-5-3 焊锡偏移校正

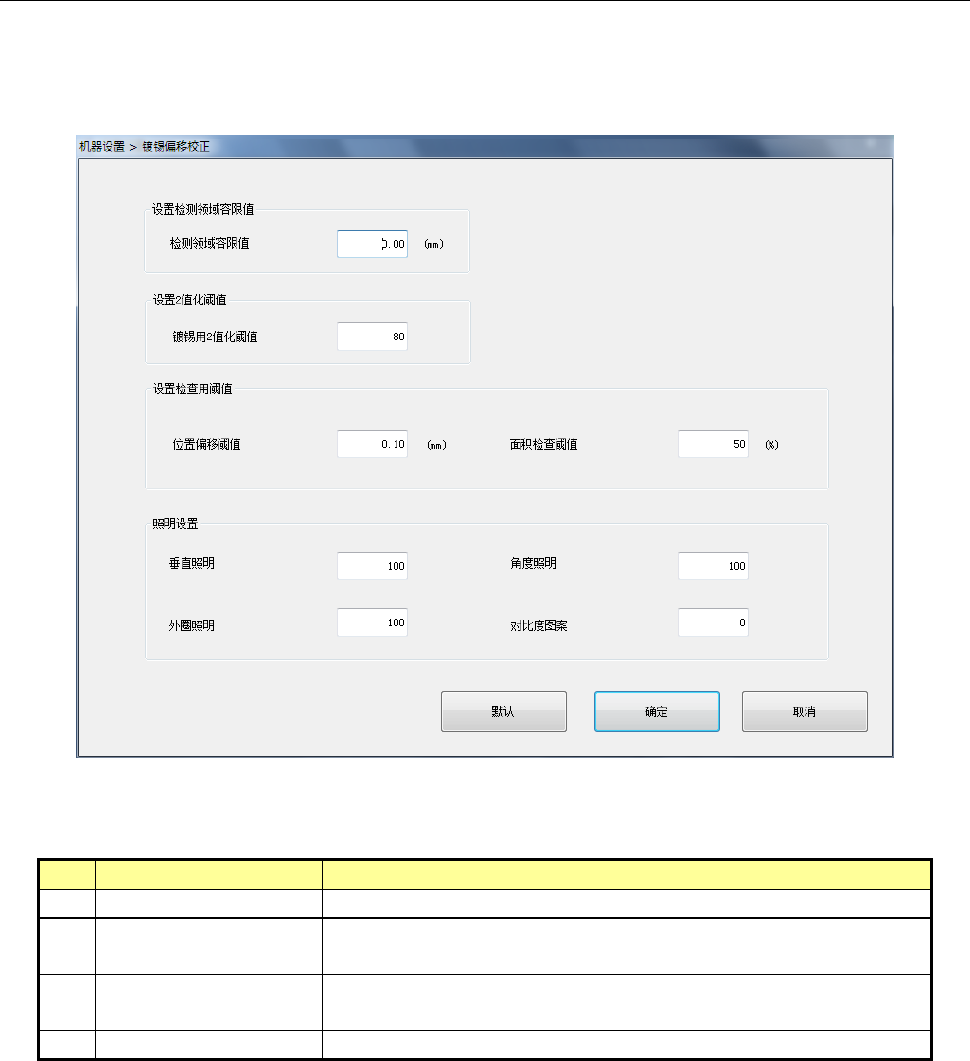

选择焊锡偏移校正功能后，即显示以下画面。
在选购项功能「焊锡印刷」有效的状态下，当操作选项的“图像-标记识别”的“焊锡印刷识别贴
片位置校正”有效时，设置焊锡偏移校正功能相关的参数。
(1) 设置项目
No.
设置项目
设置内容
1
设置检测领域容限值
设置检测范围的偏移值。
2
设置
2
值化阈值（设置
降噪级别）
设置焊锡示教时的
2
值化阈值默认值。
3
设置检查用阈值
设置焊锡位置偏移检查中检测位置偏移阈值，以及状态检查下使
用面积比的阈值的示教时的默认值。
4
照明设置
设置焊锡示教时的照明图案的默认值。
(2)设置方法
1) 在编辑框里分别设置检测领域容限值、焊锡用 2 值化阈值、位置偏移阈值、面积检查阈值、垂直照
明、外圈照明、对比度图案。
第 2 部 功能详解篇 第 8 章 机器设置
8-48
8-3-5-4 吸取前送料设定

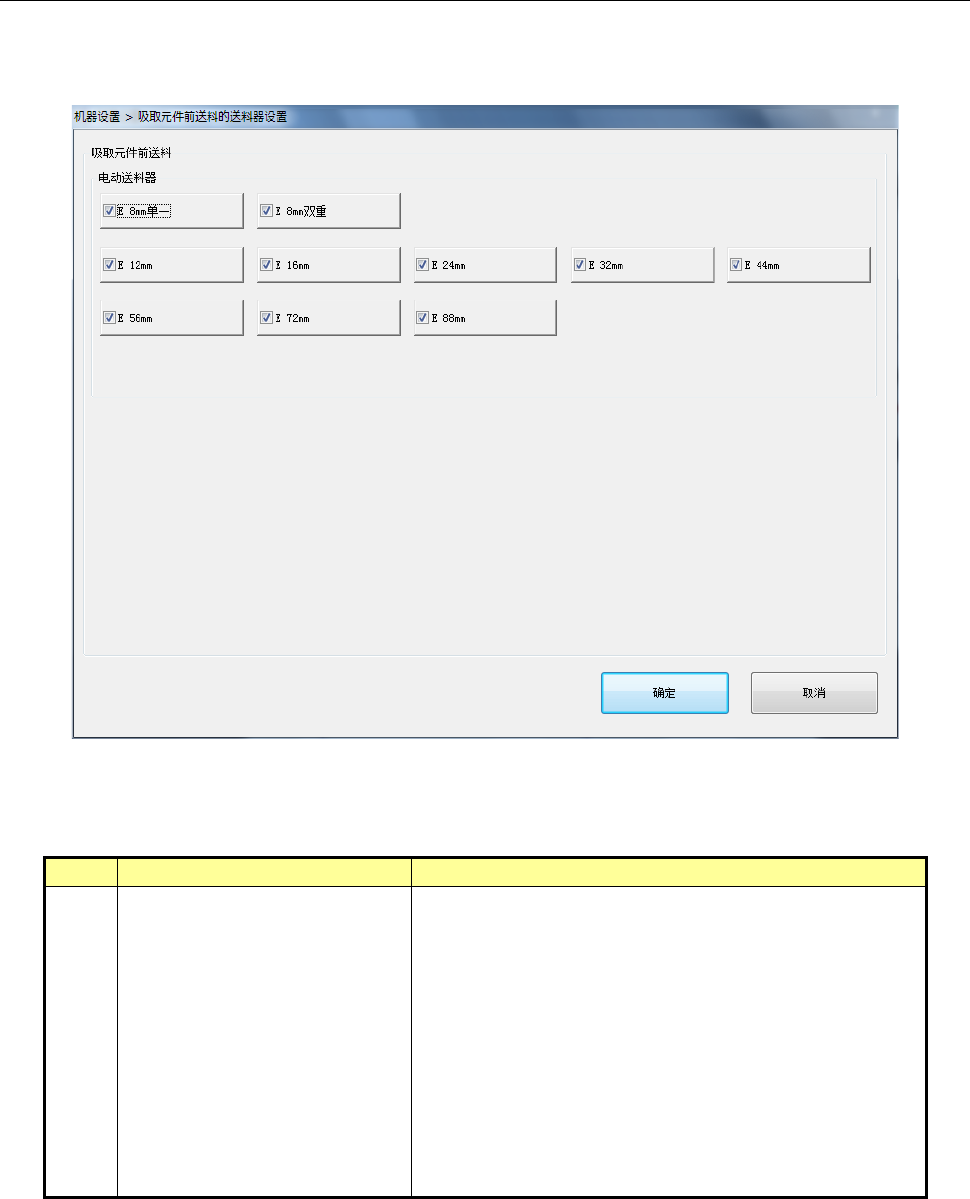

选择吸取前送料设置，会显示以下画面。
操作选项“生产 – 其他”的“吸取元件前送料”有效时，设置各送料器类型吸取前送料的相关参数。
(1) 设置项目
No.
项目
设置内容
1
电动送料器
・E 8mm 单一
・E 8mm 双重
・E 12mm
・E 16mm
・E 24mm
・E 32mm
・E 44mm
・E 56mm
・E 72mm
・
E 88mm
设置吸取前送料的送料器类型。
(2) 设置方法
1）用复选框选择吸取前送料的送料器类型。
第 2 部 功能详解篇 第 8 章 机器设置
8-49
8-3-5-5 元件高度变更设定

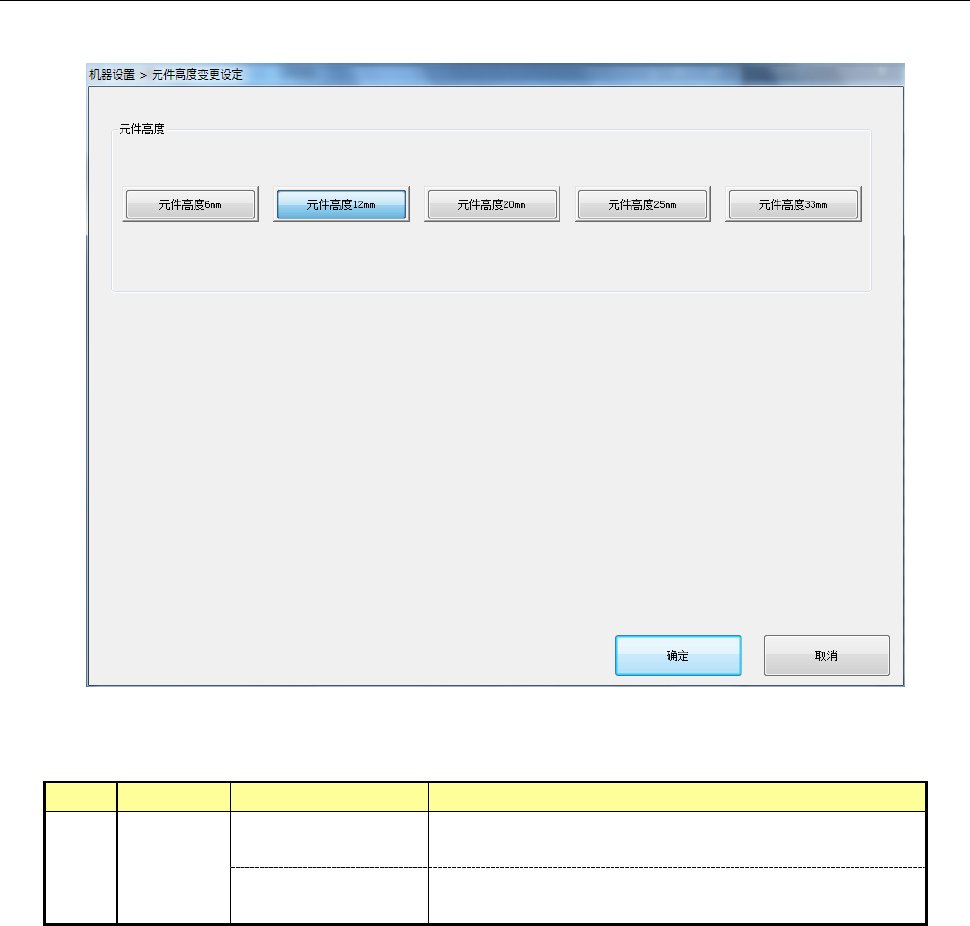

选择元件高度变更设定，会显示以下画面。
(1) 设置项目
No.
项目
机种名
设置内容
1
元件高度
RX-6/RX-6B
设置元件高度规格。
可以从
6
／
12
／
20
／
25
／
33mm
中选择。
RX-6R
设置元件高度规格。
可以从
6
／
12
／
20
mm
中选择。
(2) 设置方法
1）用单选按钮选择元件高度。
※ 使用 TR8S 时，不能选择 6mm 规格。
