第 2 部 功能详解篇 第 12 章 选项组件 12 - 77 12 - 11 -3-2- 2 取得 高负荷控 制 偏移量 通过自己诊断功能 的菜单选择 [ Head 偏移量 ]-[ 高负 荷控制偏移量 ] ，即显示取得 高负荷控制 偏移量 对话框。 取得 高负荷控制偏 移量前，请在机器设 置中进行 AT C 吸嘴分配， 使其变为 高负荷吸嘴 被分配到对 象 Head 侧 AT C 上的 状态 。 通过右上部的选 择设备、以及画面左上部…
第 2 部 功能详解篇 第 12 章 选项组件
12-76
12-11-3-2 高负荷控制用参数
高负荷控制吸嘴追加购入后，使用时必须取得高负荷控制用的参数。
参数取得需通过自己诊断功能进行。
12-11-3-2-1 取得齿槽偏移量

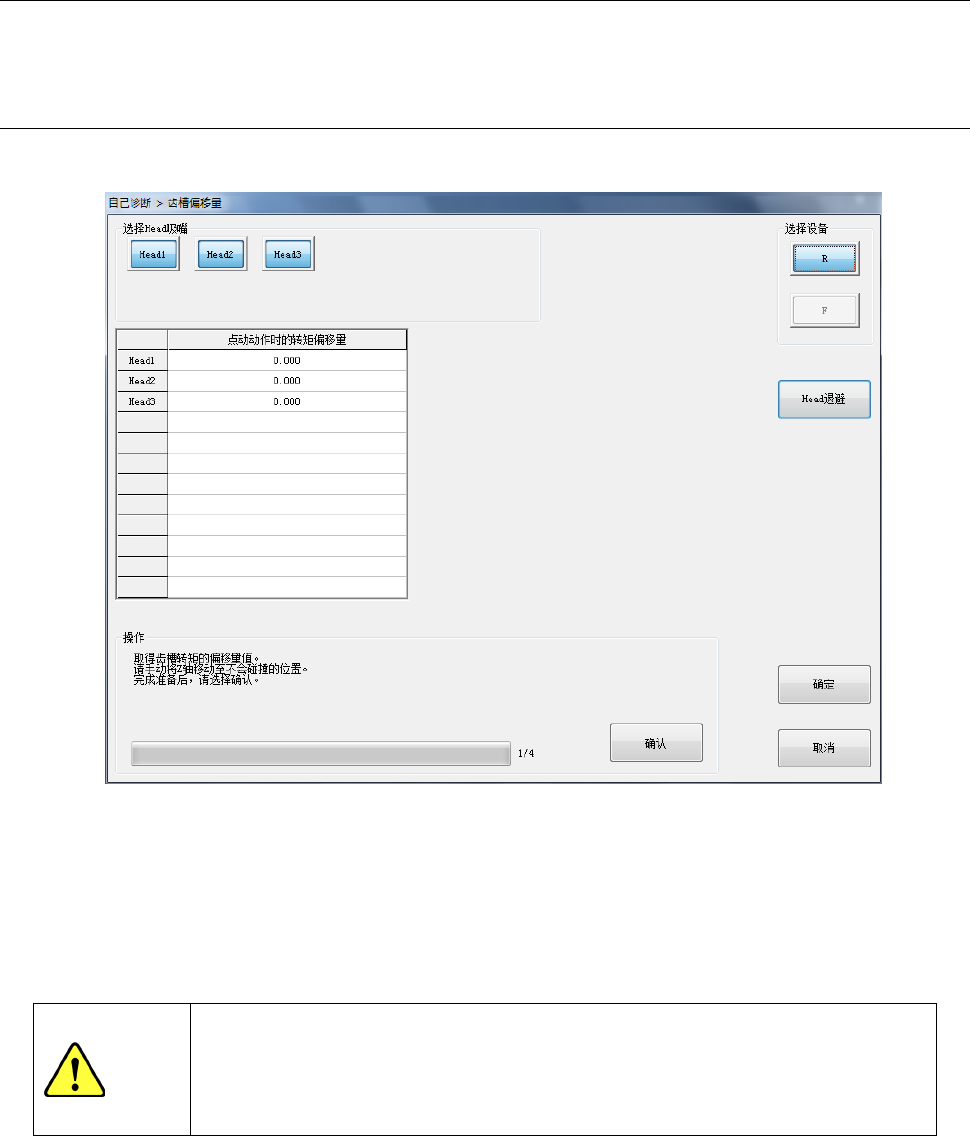

在自己诊断功能菜单上选择[贴片头偏移量]-[齿槽偏移量]，即显示取得齿槽偏移量对话框。
通过右上部的选择设备、以及画面左上部的按钮，选择要取得齿槽偏移量的 Head 吸嘴。
选择 Head 吸嘴后 ，用 画面右部的 Head 退避按钮或用简易控制使对象 Head 吸嘴移动到不会碰到
供料器或传送轨道等其他物品的安全位置。
Head 移动后按下确认按钮，即开始取得齿槽偏移量。
注意
齿槽偏移量取得过程中，对象 Head 吸嘴将以低速动作。
为了安全，请注意进行作业。
第 2 部 功能详解篇 第 12 章 选项组件
12-77
12-11-3-2-2 取得高负荷控制偏移量
通过自己诊断功能的菜单选择[Head 偏移量]-[高负荷控制偏移量]，即显示取得高负荷控制偏移量
对话框。
取得高负荷控制偏移量前，请在机器设置中进行 ATC 吸嘴分配，使其变为高负荷吸嘴被分配到对
象 Head 侧 ATC 上的状态。
通过右上部的选择设备、以及画面左上部的按钮选择要取得高负荷控制偏移量的 Head 吸嘴。
选择 Head 吸嘴后，按下确认按钮，即开始取得高负荷控制偏移量。
注意
取得高负荷控制偏移量时，要使用测力器。
取得前，请确认测力器上没有夹具或异物等。
第 2 部 功能详解篇 第 12 章 选项组件
12-78
12-11-3-3 负荷吸嘴检查
ATC 吸嘴分配的吸嘴识别动作完成后，在测力器上，将吸嘴以一次压入 0.1mm 深、渐渐地全部压
入测定的推进量，看测定的负荷是否在阈值内，以此检查滑动状态。
但负荷检查对象，限 于 标准吸嘴 500～509 号吸嘴、及低负荷控制对象吸嘴 6*1、6*2、6*3 号吸嘴。
低负荷控制对象吸嘴，在负荷输入范围的负荷可否可全部校正，均自动进行模拟。
负荷吸嘴检查对象吸嘴·负荷检查阈值如下表所示。
No. 吸嘴编号 检查推进量 (mm) 检查阈值 (%)
1 500～505、509 1.5 理论值±50
2 506、507、508 1.5 理论值±40
3 6*1、6*2 3.9 理论值±40
4 6*3 4.0 理论值±40
