第 2 部 功能详解篇 第 12 章 选项组件 12 - 125 ＜设定 内容＞ 项目 内容 设置 位置 设置 转印装置 的安装孔编号 。 ＜输入范围及 初始值 ＞ 下限 上限 初始值 直线型转印 装置（台架 ） 前侧 3 34 34 后侧 7 38 38 旋转型转印装置 前侧 3 35 35 后侧 6 38 38
第 2 部 功能详解篇 第 12 章 选项组件
12-124
12-13-8-4 转印装置装配位置
在机器设置的[位置设定]－[转印装置装配位置]中，按下[位置设置]按钮，在起动的[转印装置装配位
置]对话框中，对转印装置的单元装配位置进行设定。
设定了 IC 回收带及特大元件废弃盒时，设定位置的输入范围为除了 IC 回收带及特大元件废弃盒的占有
孔以外的编号。
直线型转印装置（基座）不显示[位置设定]按钮。
＜直线型转印装置（台架）＞
＜旋转型转印装置＞
第 2 部 功能详解篇 第 12 章 选项组件
12-125
＜设定内容＞
项目 内容
设置位置 设置转印装置的安装孔编号。
＜输入范围及初始值＞
下限
上限
初始值
直线型转印装置（台架）
前侧 3 34 34
后侧
7
38
38
旋转型转印装置
前侧
3 35 35
后侧
6 38 38
第 2 部 功能详解篇 第 12 章 选项组件
12-126
12-13-9 手动控制
选择菜单的[其他]－[转印装置控制]，即显示转印装置控制画面。
仅安装直线型转印装置选项、旋转型转印装置选项的，才显示此画面。
<直线型转印装置时>

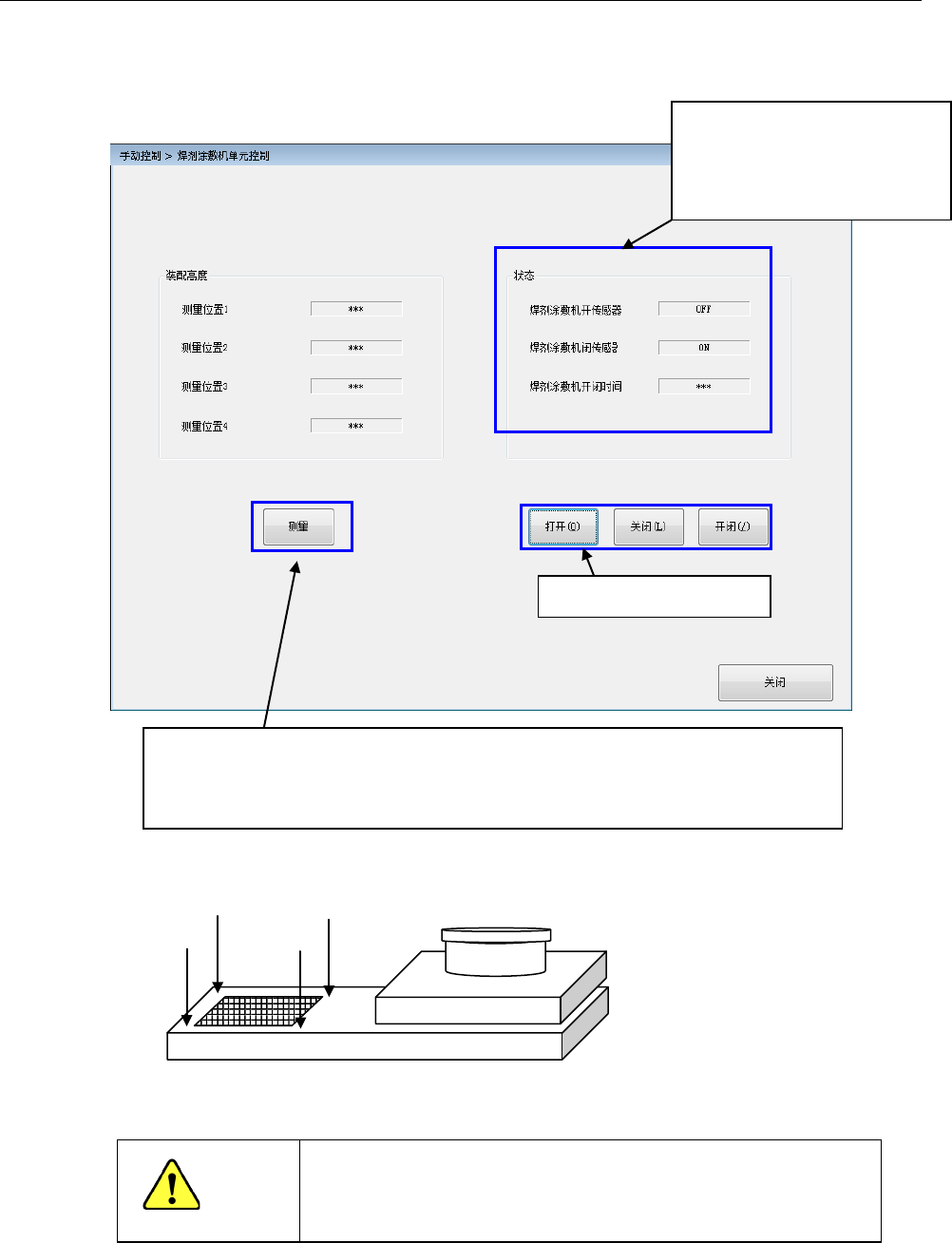

＜通过 HMS 测量高度＞
选择「测量」后，轴即会移动。
选择「测量」前，
请务必确认没有人正在进行装置内部作业。
警告
显示助焊剂传感器状态及传
感器检测到的助焊剂涂覆装
置开闭时间。
选择「测量」时，即使用 HMS 测量空洞的 4 角高度。
测量结果显示在“装配高度”的各测量位置。
如果测量值有 0.1mm 以上的差别时，请重新确认安装状态。
进行开闭动作。
