第 2 部功能详解篇第 12 章选项组件 12 - 128 12 - 13 - 10 操作选项 12 - 13 - 10 - 1 生产（动作）对于直线型转印装置，在操作选项的 “ 生产（动作）” 中指定生产时的助焊剂涂覆动作时间。项目内容图像识别后运行助焊剂涂覆装置选择助焊剂涂覆动作，是在图像识别之前还是之后进行。初始设定为取消勾选（即图像识别前进行助焊剂涂覆动作）。

第 2 部功能详解篇第 12 章选项组件

12-127

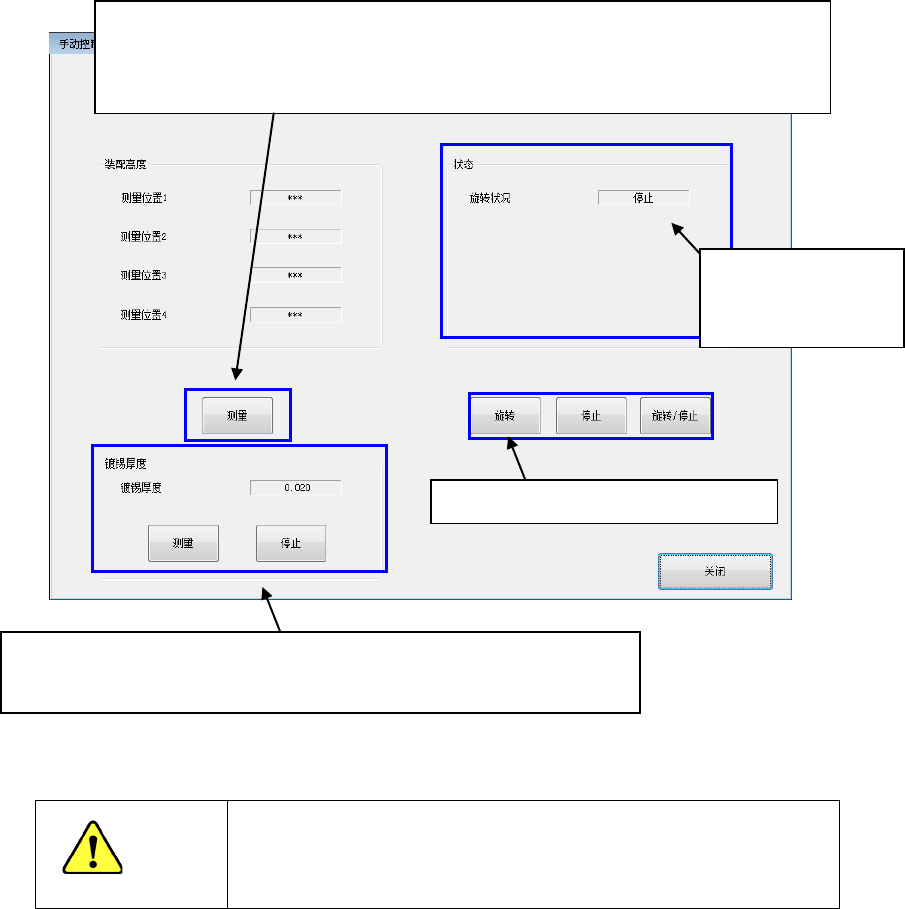

<旋转型转印装置时>

可确认焊锡托盘的装配高度（水平度）、焊锡膜厚度、及控制焊锡托盘的旋转。

选择「测量」后，轴即会移动。

选择「测量」前，

请务必确认没有人正在进行装置内部作业。

选择「测量」时，即可用 HMS 测量托盘的 4 个点高度。

测量结果显示在“装配高度”的各测量位置。

如果测量值有 0.1mm 以上的差别时，请重新确认安装状态。

警告

进行焊锡托盘的旋转动作。

使用 HMS 对焊锡膜厚进行实时测量，显示数值。

按下停止按钮时，停止焊锡膜厚的测量。

显示焊锡托盘的旋

转状态。

第 2 部功能详解篇第 12 章选项组件

12-128

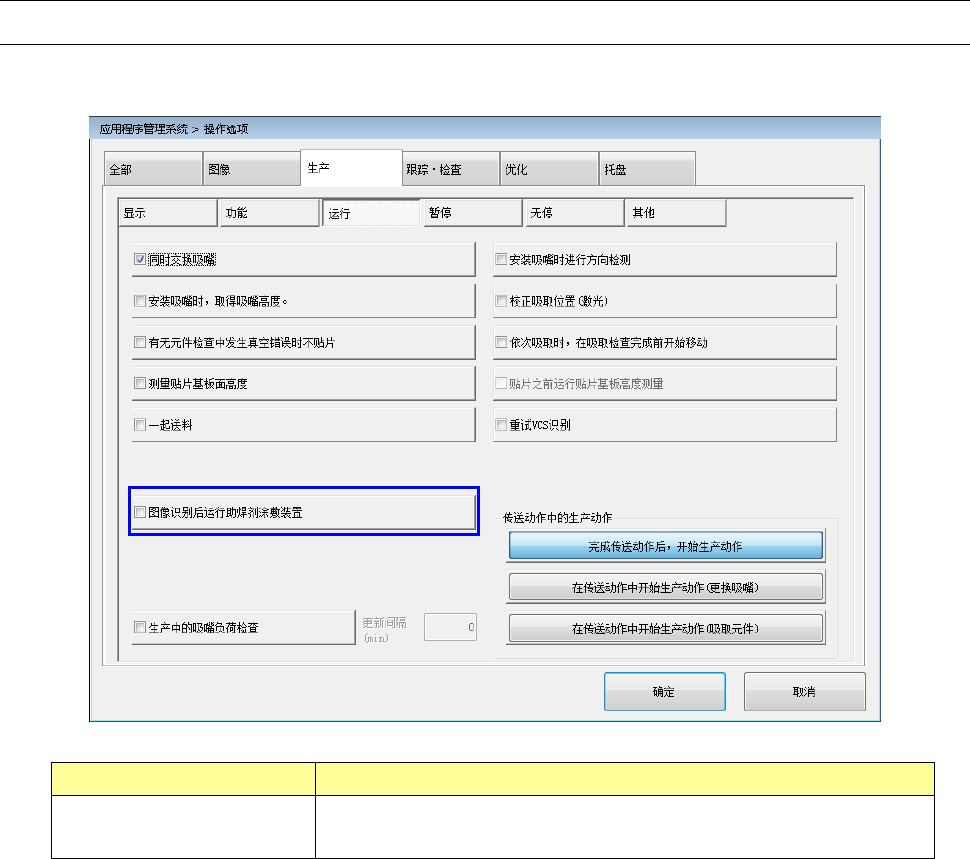

12-13-10 操作选项

12-13-10-1 生产（动作）

对于直线型转印装置，在操作选项的“生产（动作）” 中指定生产时的助焊剂涂覆动作时间。

项目内容

图像识别后运行助焊剂涂

覆装置

选择助焊剂涂覆动作，是在图像识别之前还是之后进行。

初始设定为取消勾选（即图像识别前进行助焊剂涂覆动作）。

第 2 部功能详解篇第 12 章选项组件

12-129

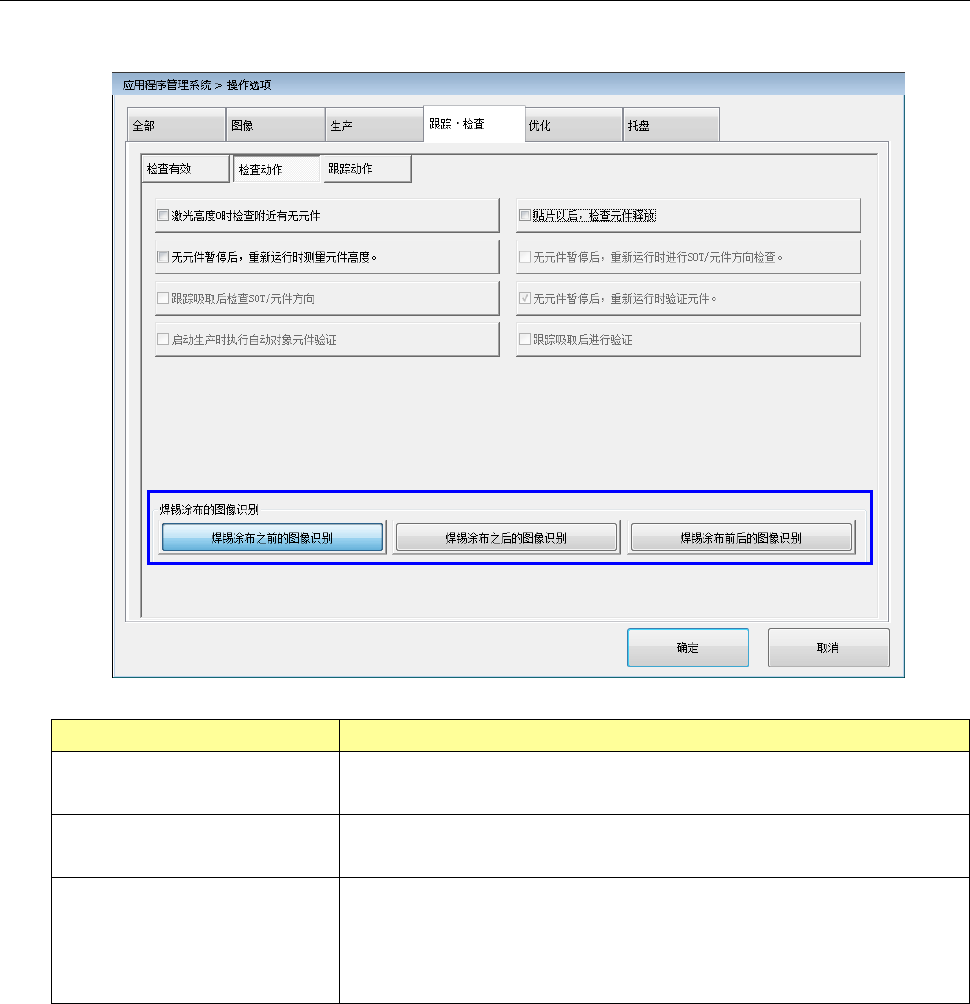

12-13-10-2 跟踪检查（检查动作）

在操作选项的“跟踪检查（检查动作）” 中指定生产时的旋转型转印装置动作时间。

项目内容

焊锡涂布之前的图像识别

仅在焊锡转印前进行图像识别。

不进行焊锡转印的检查。

焊锡涂布之后的图像识别

仅在焊锡转印后进行图像识别。

用元件数据的焊锡检查阈值，进行焊锡转印的检查。

焊锡涂布前后的图像识别

在焊锡转印前后进行图像识别。

使用焊锡转印前的图像识别时取得的球亮度与焊锡转印后的图像识

别时取得的球亮度，进行焊锡转印的检查。

※不能与 SVCS 同时使用。
