第 2 部 功能详解篇 第 12 章 选项组件
12-135

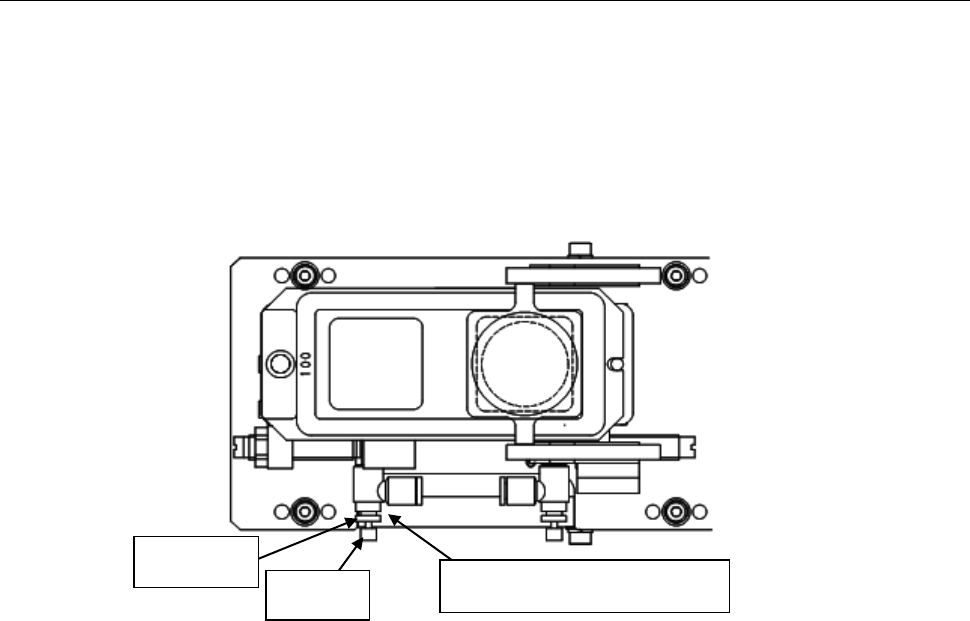

12-13-13 调整助焊剂板的「开」速度
根据助焊剂的粘度不同，要调整助焊剂成膜速度时，请调整助焊剂板「开」速度。
＜调整方法＞
① 拧松速度控制器的锁定螺母。
② 请旋转手柄进行调整。调整后请拧紧锁定螺母，锁紧手柄。
※注）由于助焊剂的粘度，有时即使旋转速度控制器的手柄也无法调整到希望的速度。
锁紧螺母
手柄
「开」速度调整速度控制器
第 2 部 功能详解篇 第 12 章 选项组件
12-136

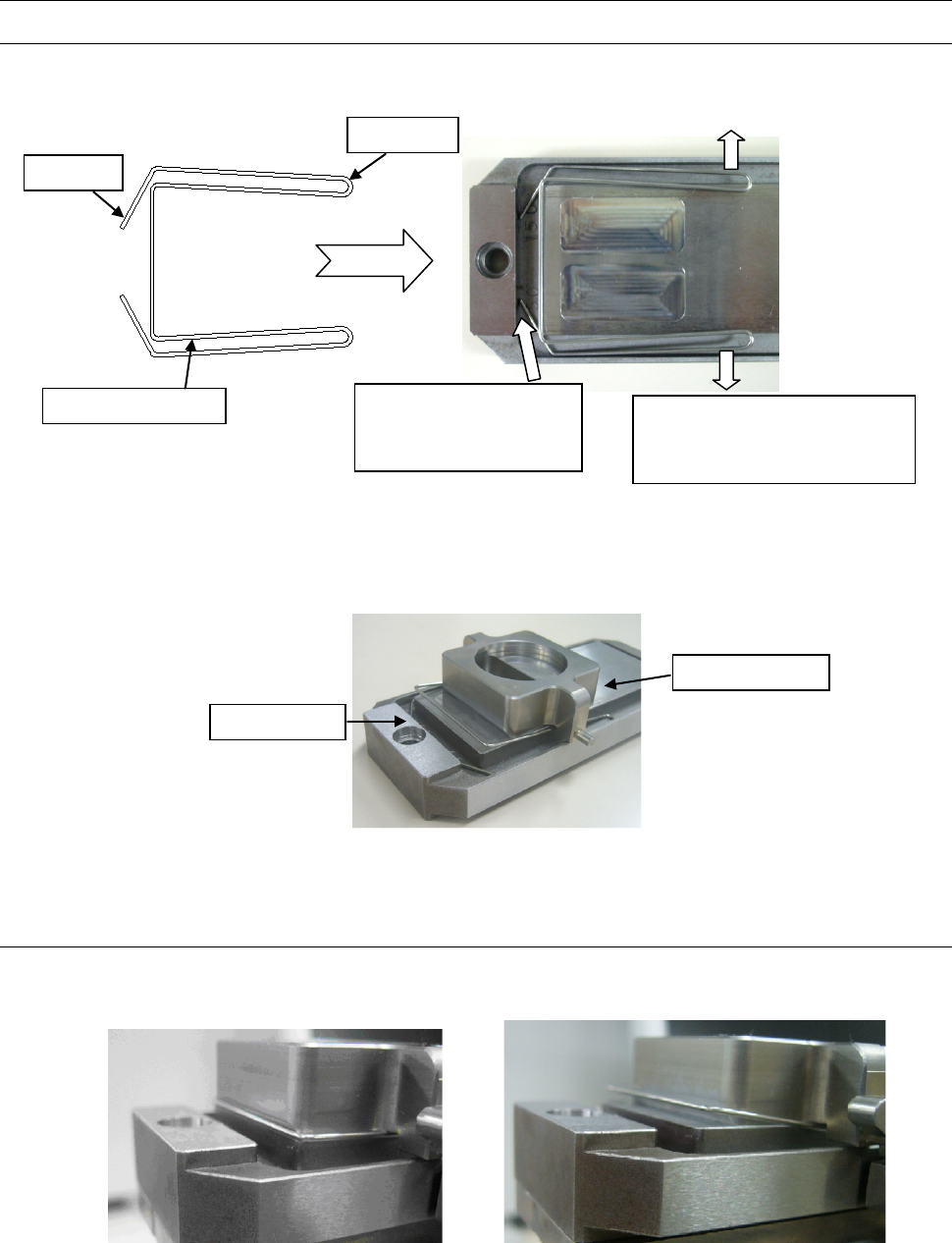

12-13-14 助焊剂刮刀
12-13-14-1 助焊剂刮刀的安装
① 将助焊剂刮刀的前端部放入助焊剂板的沟槽内，将其放到焊剂板上。
② 将助焊剂刮刀的后端部沿着箭头的方向张开，放入沟槽内。
③ 将助焊剂容器放到助焊剂板上。
④ 将助焊剂板安装到助焊剂涂覆装置单元上。
12-13-14-2 助焊剂刮刀的动作确认
助焊剂板移动到「闭」位置时，请确认助焊剂刮刀如图那样上下动作。
<助焊剂板「闭」位置> <助焊剂板移动位置>
助焊剂刮刀
①将助焊剂刮刀的前
端部放入沟槽内。
②将助焊剂刮刀的后端部张
开放入沟槽内。
先端部
后端部
助焊剂容器
助焊剂板
第 2 部 功能详解篇 第 12 章 选项组件
12-137
12-13-15 生产画面
12-13-15-1 生产前助焊剂／焊锡补充
在生产前已补充助焊剂／焊锡时，可从生产条件画面清除转印装置使用次数。
从生产条件画面选择「生产辅助」－「转印装置」，即显示以下对话框。
选择「助焊剂补充」，转印装置使用次数即被清除。
12-13-15-2 生产暂停中的助焊剂／焊锡补充
生产中助焊剂用完时，选择暂停对话框的「助焊剂补充」，即可清除转印装置使用次数。
