第 2 部 功能详解篇 第 11 章 自己诊断功能 11 - 10 11 -3-3- 3 VCS 脏污检查 从自己诊断菜单 选择 [V CS 沾污 ] ，即可显示 VC S 脏污检查对话框。 通过「选择设备 」选择要检查的装置，按 下 [ 执行 检查 ] 按钮，执行 VCS 脏污检查。 检查结果，在检 出级别、检出值及状态框 里显示。
第 2 部 功能详解篇 第 11 章 自己诊断功能
11-9

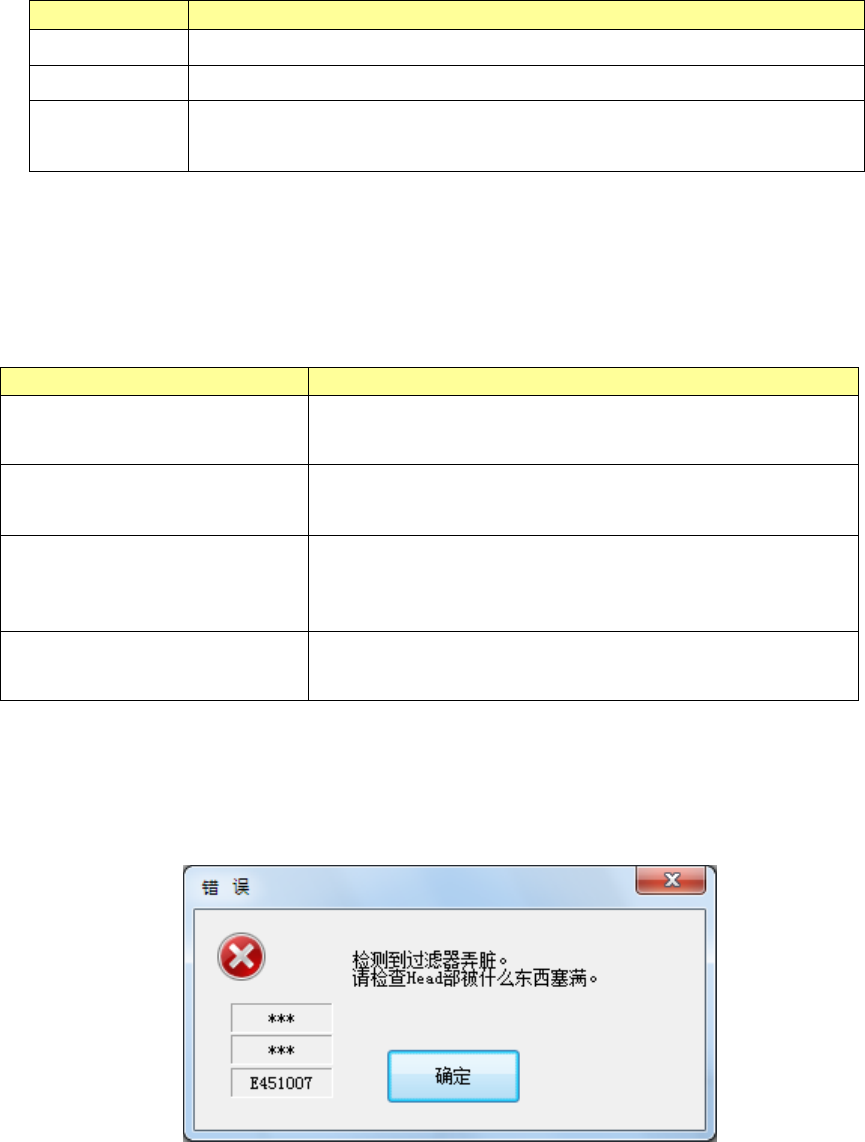

表中的各项目内容如下。
项目
内容
真空 真空的 ON/OFF 状态。
值 无吸嘴真空值。
判定
显示过滤器脏污检查的判定结果。
正常退出时显示「OK」，过滤器脏污检出时显示「错误」。
过滤器脏污的判定，取得的真空值在可安装吸嘴的真空下限值（过滤器堵塞检查值）以下时，为错误。
此外，取得的真空值，大于（LNC120 过滤器不良判定值＋吸嘴更换 过滤器不良判定阈值）时，亦
为错误。
共通设定项目如下。
设定值
内容
LNC120 过滤器不良判定值 LNC120 的过滤器不良判定值
更换吸嘴
过滤器不良判定阈值
更换吸嘴时判定过滤器不良的阈值
更换吸嘴
等待真空上升重试时的延迟时
间（1/1000Sec）
更换吸嘴时，真空上升结束以前的延时时间
更换吸嘴
等待真空上升重试次数
更换吸嘴时，真空上升结束以前的重试次数
「确定」按钮，保存共通设定，关闭画面。
「取消」按钮，不保存共通设定，关闭画面。
出现过滤器脏污错误时，会输出如下信息。
请检查被检出过滤器脏污的 Head 有无堵塞，确认气是否畅通。
此外，请确认是否有气下降现象、真空泵是否已到了更换日期。
第 2 部 功能详解篇 第 11 章 自己诊断功能
11-10

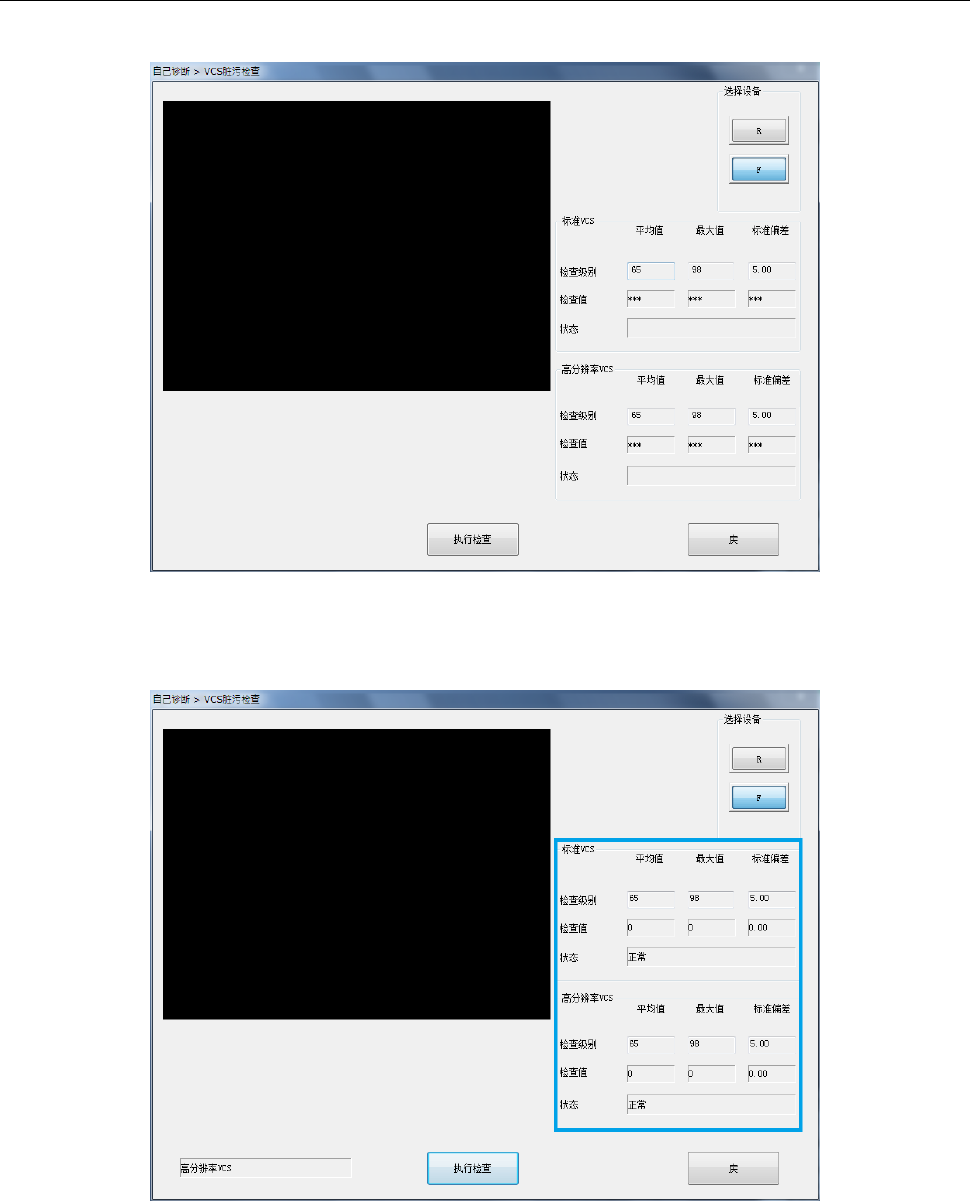

11-3-3-3 VCS 脏污检查
从自己诊断菜单选择[VCS 沾污]，即可显示 VCS 脏污检查对话框。
通过「选择设备」选择要检查的装置，按下[执行检查]按钮，执行 VCS 脏污检查。
检查结果，在检出级别、检出值及状态框里显示。
第 2 部 功能详解篇 第 11 章 自己诊断功能
11-11
11-3-3-4 Head 偏移量
从菜单选择[Head 偏移量]，即显示 Head 偏移量对话框。
设置各 Head 在 OCC 上的装配位置、以及激光校正安装在主机(以贴片机为基准)上的角度。
仅当特定 Head 的贴片偏移在一定方向时，需要设置此项。
设置时，要使用裸芯片。

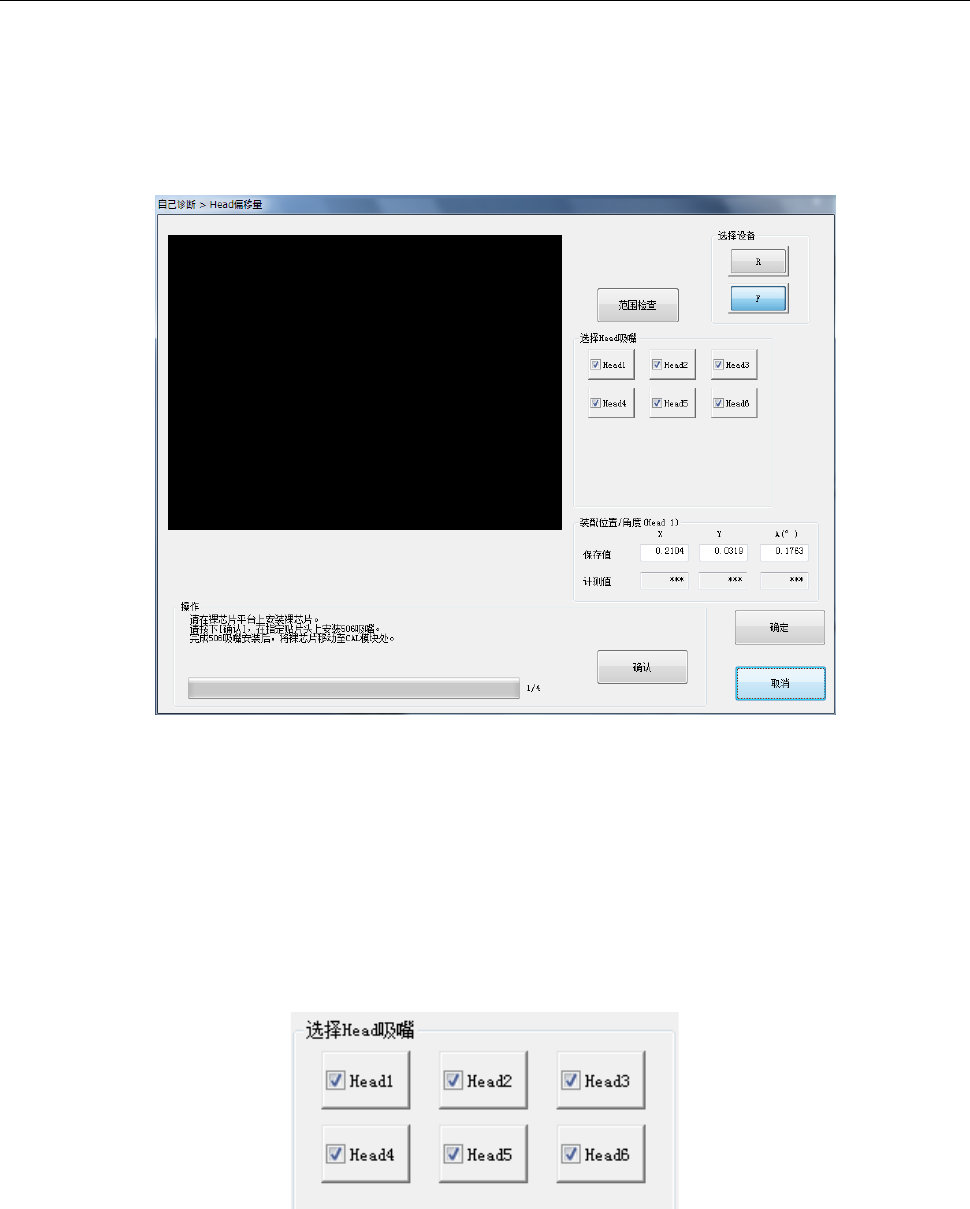

・Head 偏移量画面
(1) 选择设备/范围检查
选择对象设备「F」（前）「R」（后）、Head「Head1」～「Head6」。
按下[范围检查]时，如果并列的 Head 偏移量值(X,Y)的最小值、最大值超过 30μ 时，会显示注
意提示信息。
(2) 选择 Head 吸嘴
选择对象设备「F」（前）「R」（后）、Head「Head1」～「Head6」。
可同时选择多个测量对象 Head。
