第 1 部基本篇第 4 章制作生产程序 4- 84 (9 ) 检查 3 进行 “ 测量贴片基板面高度 ” 的相关设置。对元件的贴片位置的基板面高度进行测量，校正贴片 Z 坐标。测量位置为贴片点的中心（一点）。 1) 测量用单选按钮设置是否使用贴片基板面高度测量。 2) 判定值输入判定测量的结果基板是否翻了的判定值。 3) 偏移量输入从测量位置的贴片点的偏移量。如果测量结果在－判定值～判定值之间，…

第 1 部基本篇第 4 章制作生产程序

4-83

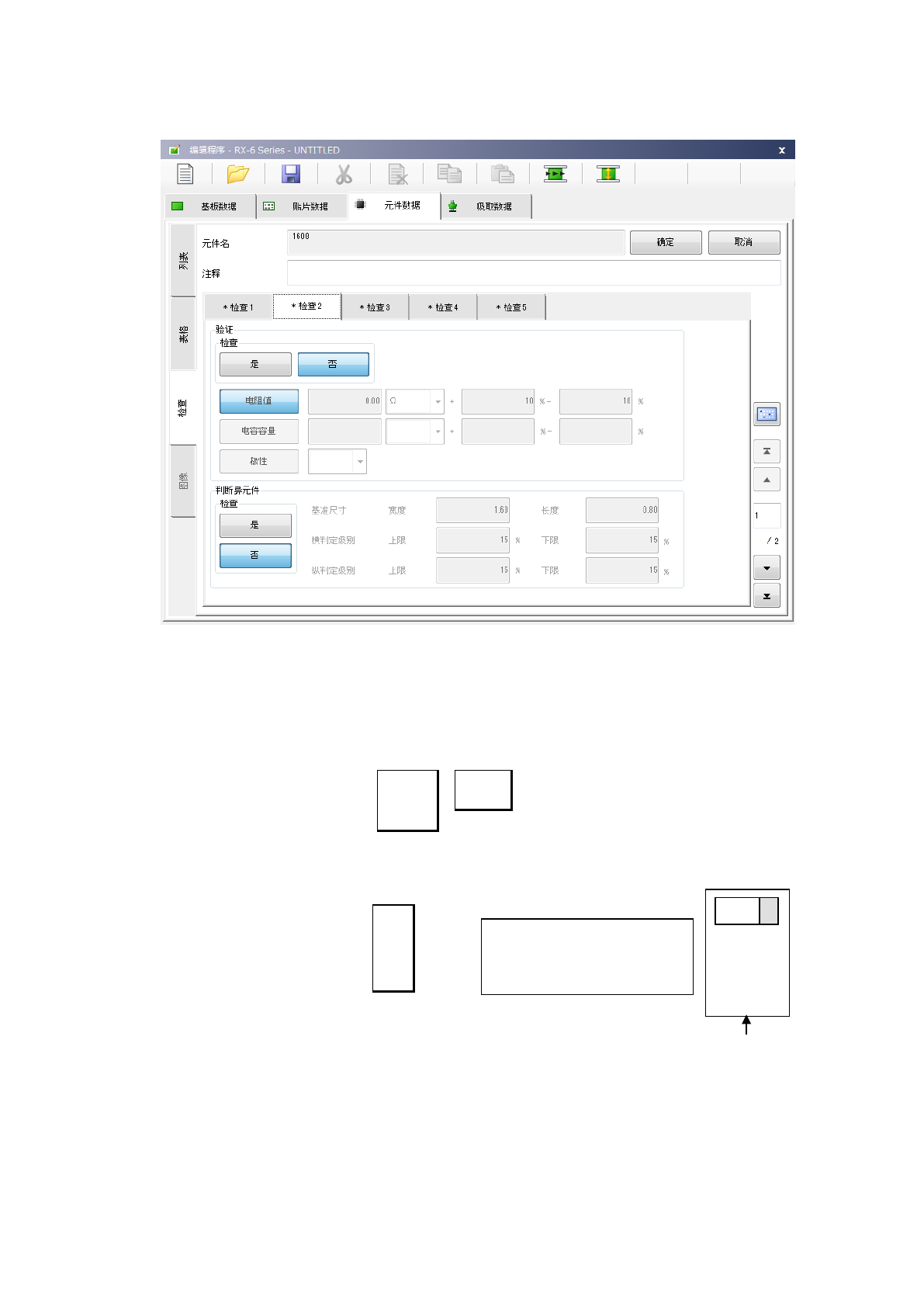

（8）检查２

进行“验证”、“判断异元件”相关的设置。

1) 验证(选项)

主要用于检查元件的错挂等。用单选按钮设置是否检查｡

如果指定了「电阻值」或「电容容量」，请输入判定值、单位、容许误差的上限／下限｡单位请从

下拉菜单选择｡

KΩ

μF

MΩ

如果指定了「极性」，可从下拉菜单选择方向。

右

上

左

下

2) 判断异元件

用单选按钮指定是否进行异元件的判断｡

基准尺寸的设置值为设置元件的纵、横尺寸。在横/纵判定级别中分别用百分比设置可容许的基准

尺寸中设置值与实测值的偏移上限、下限。

主机侧

针对元件的供应方向（包

装），请设置元件正电极的方

向。

带式供料器

第 1 部基本篇第 4 章制作生产程序

4-84

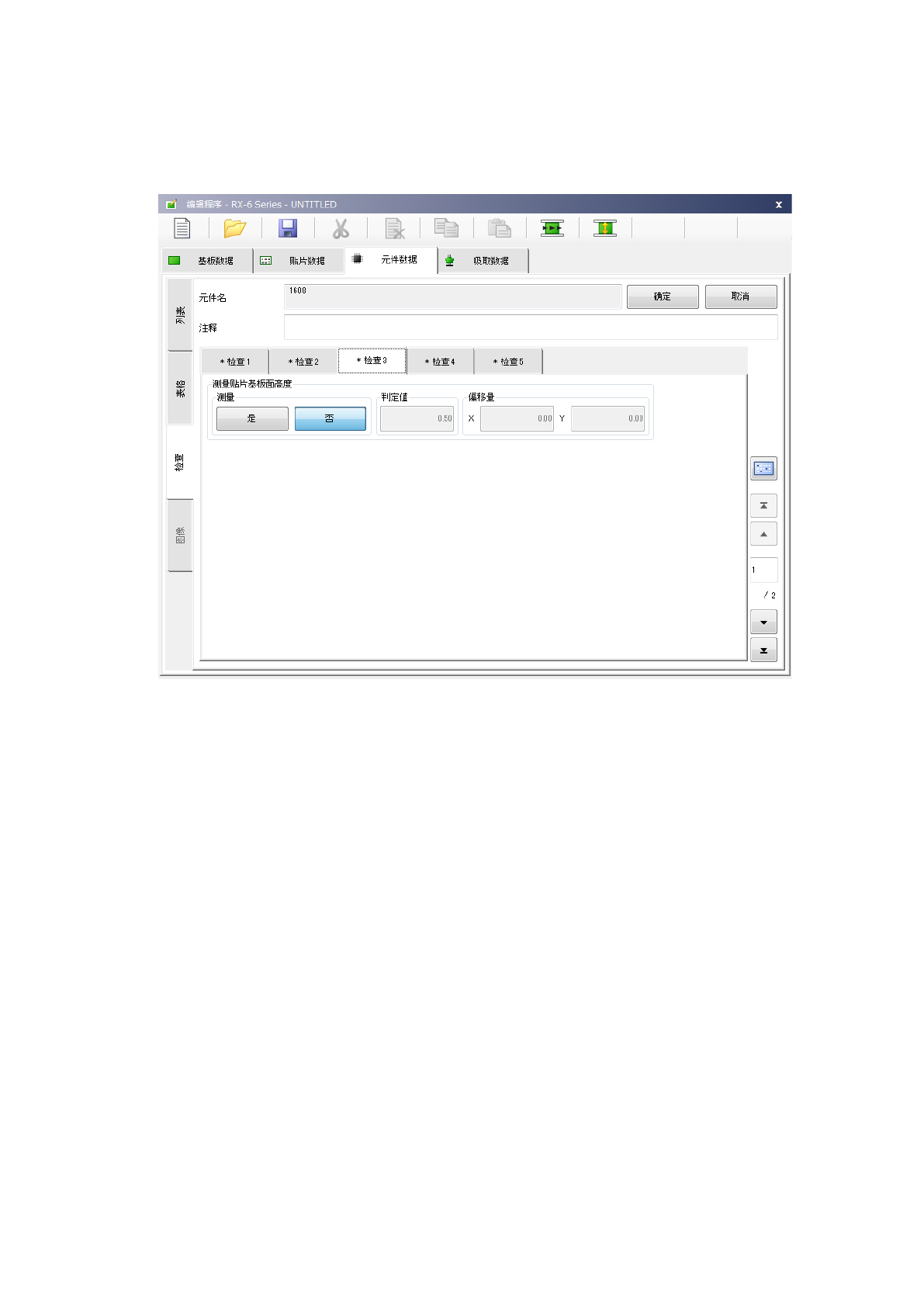

(9) 检查 3

进行“测量贴片基板面高度”的相关设置。

对元件的贴片位置的基板面高度进行测量，校正贴片 Z 坐标。

测量位置为贴片点的中心（一点）。

1) 测量

用单选按钮设置是否使用贴片基板面高度测量。

2) 判定值

输入判定测量的结果基板是否翻了的判定值。

3) 偏移量

输入从测量位置的贴片点的偏移量。

如果测量结果在－判定值～判定值之间，则判断为可贴片。

第 1 部基本篇第 4 章制作生产程序

4-85

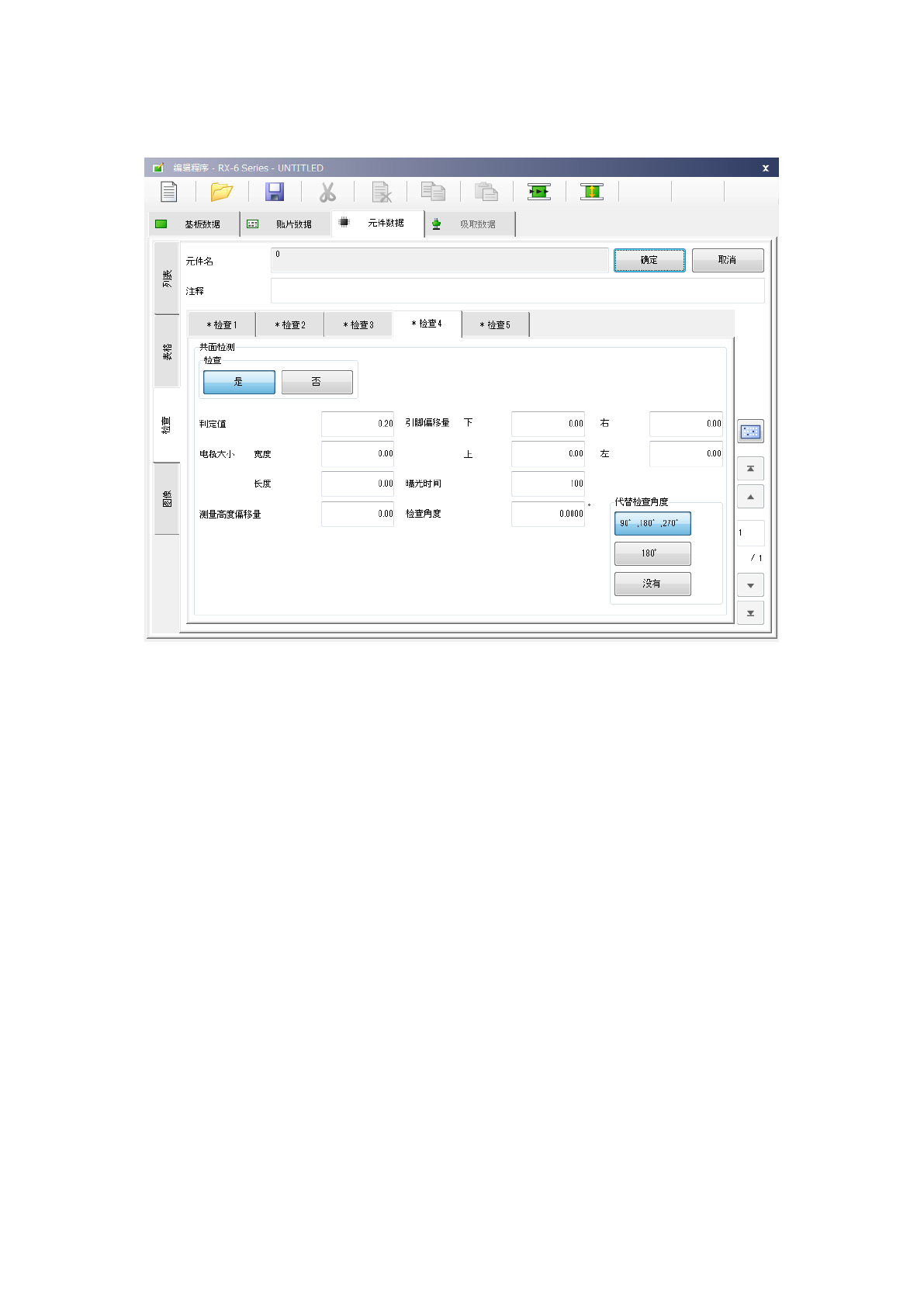

(10)检查 4

进行“共面检测数据”的相关设定。
