第 2 部 功能详解篇 第 12 章 选项组件 12 - 91 12 - 12 - 4 机器设置 进行 共面性 检查时，必须 进行 「机器设 置」 的设定。 请启动「机器设 置」 。 1) 从机器设置 画面 菜单选择 [ 使用单元 ] － [ 基本 ] 。 选择 勾选 ［共面检测 ］。 勾选后即设定为 使 用。
第 2 部 功能详解篇 第 12 章 选项组件
12-90
(4) 可测量范围
可测量范围为１mm 以内，超过此范围会发生错误。
(5) 测量重试
可设定发生了测量错误时的重新测量的次数｡
（参见「8-3-6-8 共面性」）
(6) 输入测量参数
① 测量时的共面性判定值
② 电极尺寸：宽度、长度(仅引脚元件)
③ 测量高度偏移
④ 引脚偏移
⑤ 曝光时间
(7) 输出测量结果
① 对设定值判定好坏
② 输出所有端子的高度信息及判定好坏
(8) 激光强度
激光 ：等级 3B(IEC60825-1:2007) 可视光
最大输出：100mW
波长：600-700nm
1mm
第 2 部 功能详解篇 第 12 章 选项组件
12-91
12-12-4 机器设置
进行共面性检查时，必须进行「机器设置」的设定。
请启动「机器设置」。

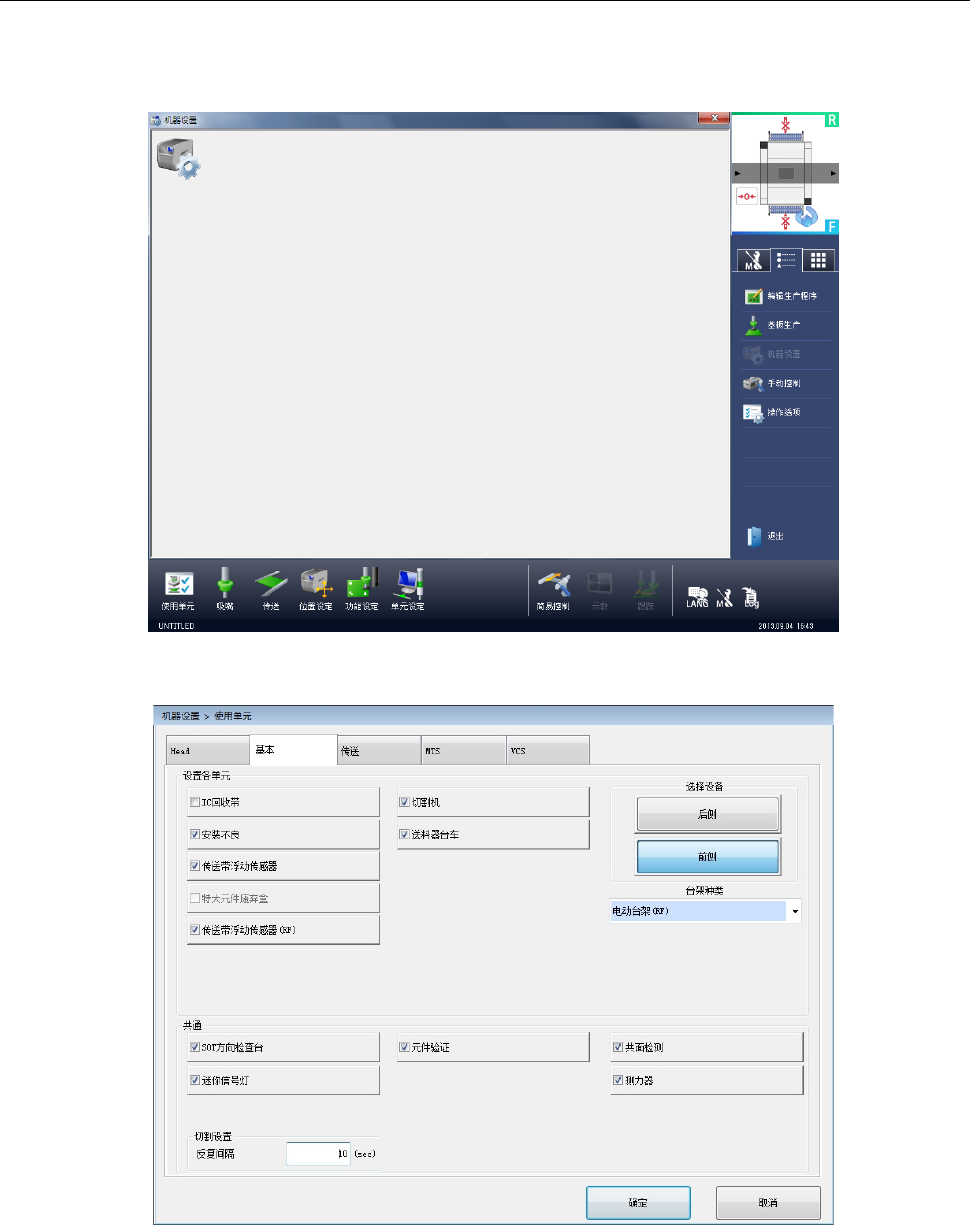

1) 从机器设置画面菜单选择[使用单元]－[基本]。
选择勾选［共面检测］。
勾选后即设定为使用。
第 2 部 功能详解篇 第 12 章 选项组件
12-92

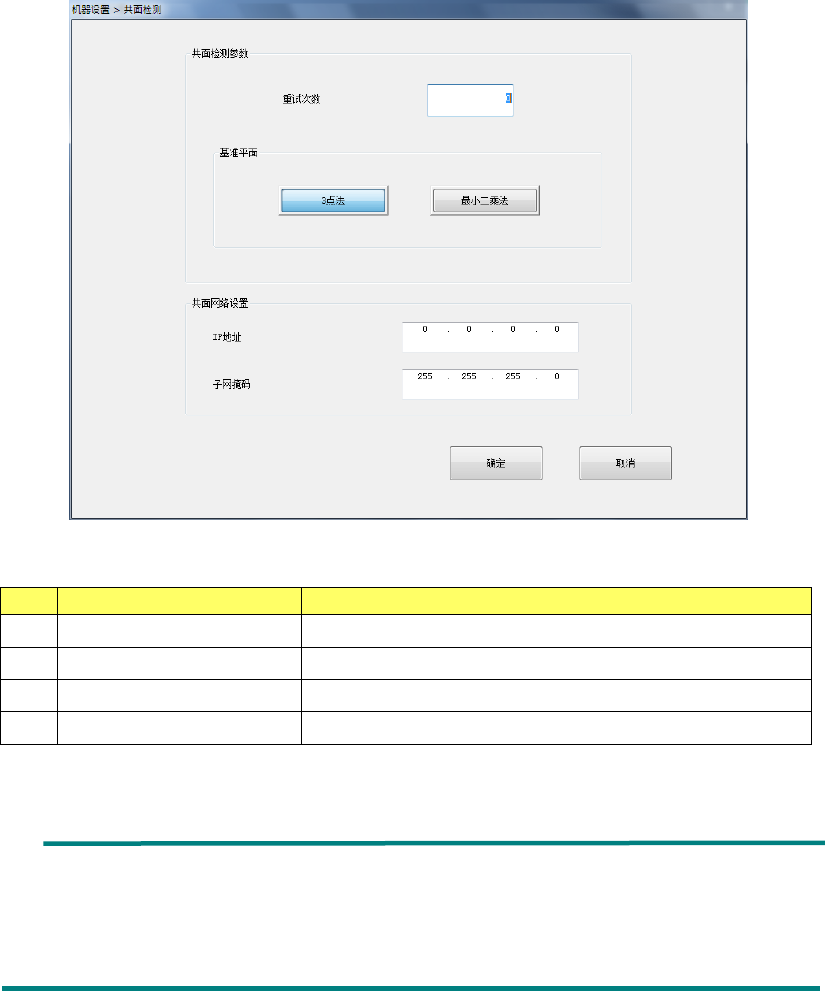

2) 从机器设置画面菜单选择[单元设定]－[共面检测]。
请指定重试次数及基准平面。
No.
项目
设定内容
1
重试次数 为取得共面性参数的重复次数
2
基准平面
选择以
3
点法或是最小二乘法确定基准平面
3
IP
地址
设定分配给共面性的
IP
地址。
4
子网掩码
设定分配给共面性的子网掩码。
详情请参见「8-3-6-8 共面性」。
◆ 球元件 ：与基准面的设定无关，使用最小二乘法执行计算｡
◆ 单方向连接器 ：与基准面的设定无关，仅使用最小二乘法
执行计算平行（共线性）｡
