第 1 部 基本篇 第 1 章 装置概要 1- 79 1-8- 5 简易事项显示画面 在信息区域的 上部显示有事项图标 ，可实时掌握 事项 。 可浏览的事项有 ：护 盖（罩 ） 打开、 台架下降、供料器悬 浮或供料器误插入、 供气 下降 、 返回原点 未 完成或伺服 关闭 、误插入检测 传感器状态、 生产运行 中、循环暂停等待 中 、操作面板 操作方向。 图标 意义 图标 意义 护盖（罩） 关闭状 态 护盖（罩）打开 状态 台架上升状态…
第 1 部 基本篇 第 1 章 装置概要
1-78
1）维护信息的功能按钮
应用程序启动中，有可能任何菜单都无法选择。
有关详细情况，请参见「11 章 自己诊断」。
2）应用程序快捷方式功能按钮
应用程序启动中，有可能任何菜单都无法选择。
与起动中的应用程序相同的起动菜单会显示无效。
3）软键盘
选择软键盘选项卡即显示软键盘。
No.
图标
名称
概要
1
Head
更换元件信息画面打开时，优先显示
Head
状态。
有通知事项，会在图标上附带警告标记。
2
传送 更换元件信息画面打开时，优先显示传送状态。
有通知事项，会在图标上附带警告标记。
3
XY
更换元件信息画面打开时，优先显示 XY 状态。
有通知事项，会在图标上附带警告标记。
4
底座
更换元件信息画面打开时，优先显示底座状态。
有通知事项，会在图标上附带警告标记。
5
控制 更换元件信息画面打开时，优先显示控制状态。
有通知事项，会在图标上附带警告标记。
No.
图标
名称
概要
1
编辑程序
退出当前起动的应用程序，起动编辑程序。
2
基板生产
退出当前起动的应用程序，起动基板生产。
3
设置 退出当前起动的应用程序，起动设置。
4
手动 退出当前起动的应用程序，起动手动控制。
5
操作选项
退出当前起动的应用程序，起动操作选项。
6
退出 退出当前起动的应用程序。
第 1 部 基本篇 第 1 章 装置概要
1-79

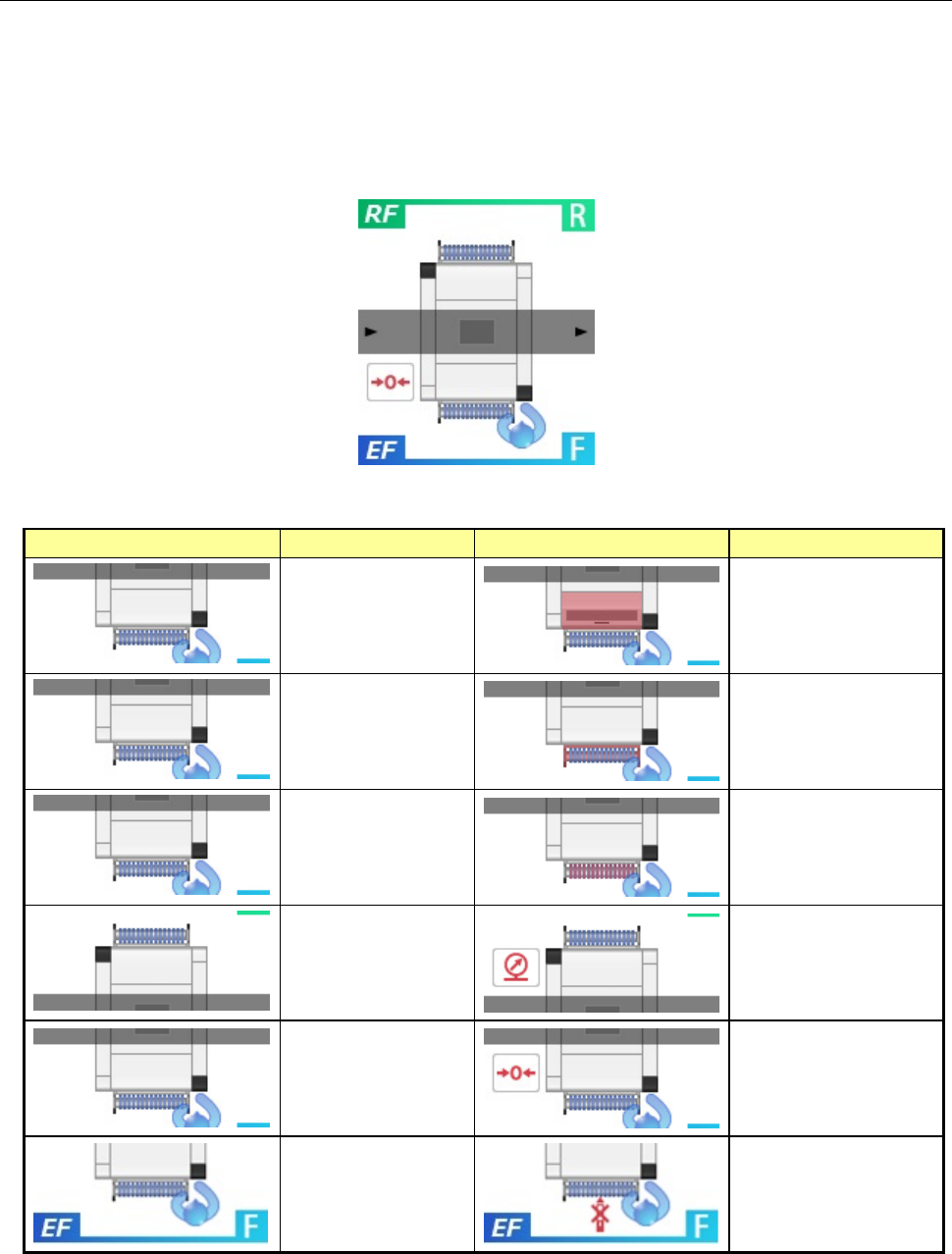

1-8-5 简易事项显示画面
在信息区域的上部显示有事项图标，可实时掌握事项。
可浏览的事项有：护盖（罩）打开、台架下降、供料器悬浮或供料器误插入、供气下降、返回原点
未完成或伺服关闭、误插入检测传感器状态、生产运行中、循环暂停等待中、操作面板操作方向。

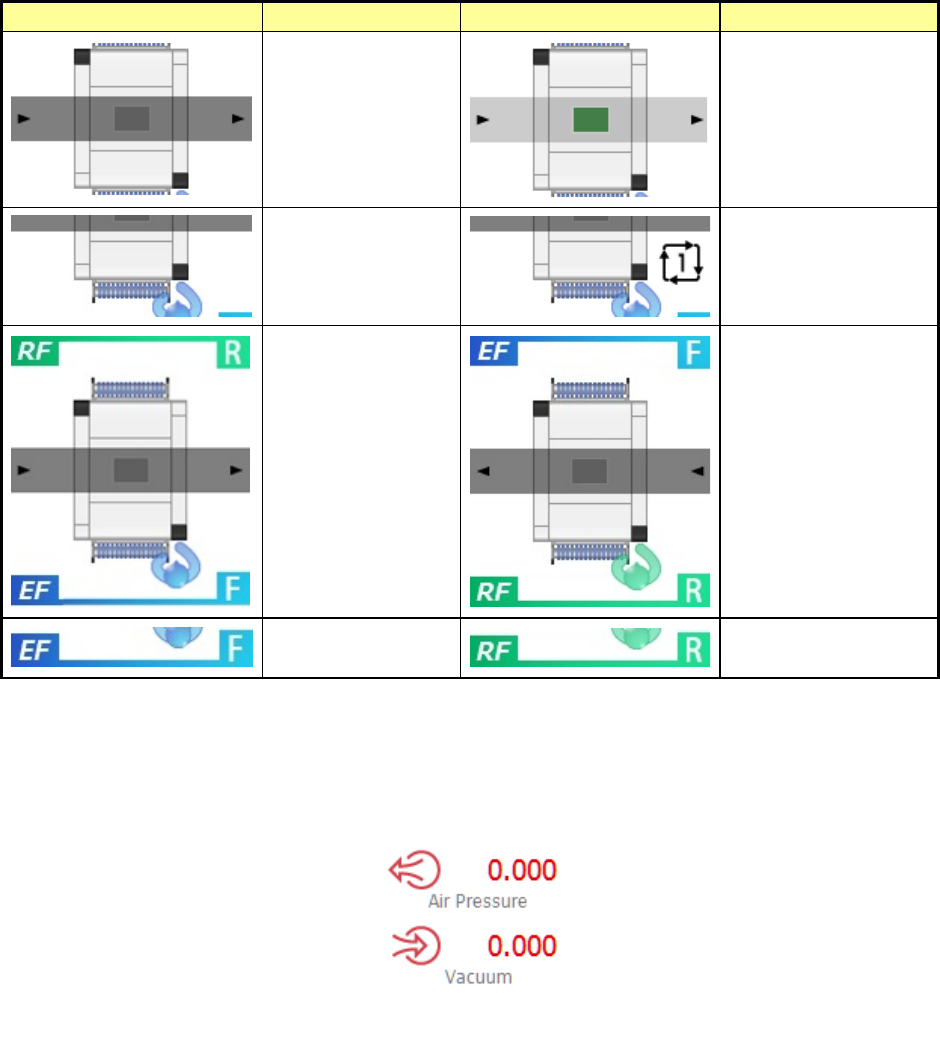

图标
意义
图标
意义
护盖（罩）关闭状
态
护盖（罩）打开状态
台架上升状态
台架下降状态
供料器正常状态
供料器悬浮状态或供
料器误插入状态
供气正常状态
供气下降状态
返回原点结束且伺
服打开
返回原点未完成或伺
服关闭
设置误插入检测传
感器使用
设置误插入检测传感
器未使用
第 1 部 基本篇 第 1 章 装置概要
1-80
图标
意义
图标
意义
未处于生产运行中
生产运行中
未处于循环暂停等
待状态
处于循环暂停等待中
操作面板操作方向
从前面操作中
操作面板操作方向
从后面操作中
电动式供料器使用
中
电动式供料器(RF)使
用中
触摸事项的简易显示区域，可切换为气压监视器。再次触摸可切换为简易显示。
