第 2 部 功能详解篇 第 12 章 选项组件 12 - 81 在吸取条件 · 贴 片 条件 中选择了 低负荷控制时， 吸取 Z 下降 · 贴片 Z 下降速度 会自动设定为 FC 速度 （ Force Cont rol ）。 Z 轴 下降速度不是 FC 速度 ， 推进量 为 负荷 输入 （ g ） 时，一致性检查时会发生错 误 。
第 2 部 功能详解篇 第 12 章 选项组件
12-80
12-11-5 编辑程序
12-11-5-1 设定负荷控制
选择的吸嘴为负荷控制用吸嘴时，吸取条件·贴片条件画面的控制按钮会变为可选择负荷控制，选择
了负荷控制时，推进量的输入单位会从 mm 变为 g。
对于低负荷控制用吸嘴，图形按钮会变为显示开启，按下图形按钮后，即显示推进量(行程)及负荷值
的关系图的图形。
横轴显示推进量(行程)的输入下限值、上限值。
纵轴显示推进量(负荷)的输入下限值、上限值。
第 2 部 功能详解篇 第 12 章 选项组件
12-81

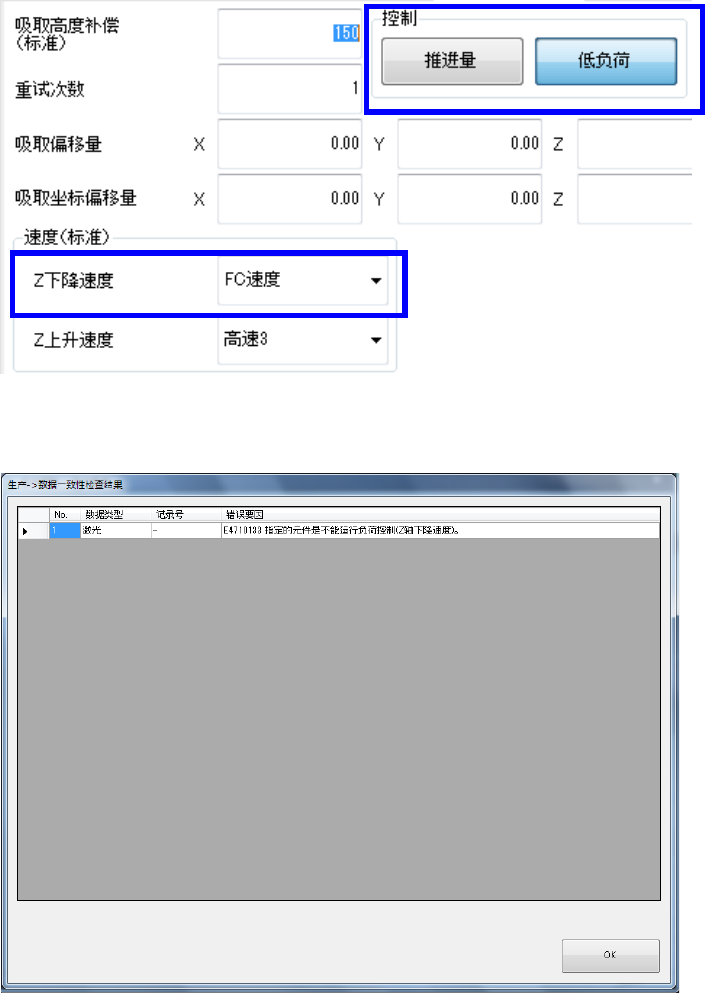

在吸取条件·贴片条件中选择了低负荷控制时，吸取 Z 下降·贴片 Z 下降速度会自动设定为 FC 速度
（Force Control）。
Z 轴下降速度不是 FC 速度，推进量为负荷输入（g）时，一致性检查时会发生错误。
第 2 部 功能详解篇 第 12 章 选项组件
12-82
12-11-5-2 编辑辅助
请启动「编辑程序」，选择「元件数据」，从「测量·检查」中选择「负荷检查」。
项目 内容
检查元件 显示进行负荷检查的元件内容。
检查条件 显示负荷检查时的检查条件。
吸取高度补偿(g) 显示吸取动作时推进的负荷值。
贴片深度补偿(g) 显示贴片动作时推进的负荷值。
使用 Head 可选择进行负荷检查的 Head。
检查次数 指定执行负荷检查动作的次数。
ATC 号 显示负荷检查时使用的吸嘴 ATC 编号。
检查结果 显示负荷检查的检查结果。
详情请参见 4-5-7-6 负荷检查。
