(5) 元件名
输入元件名称(最多60个字符)。
输入元件名，制作元件数据。
输入元件名时，如果设置为使用数据库，则在数据库查找，查找到相同元件名时，则将元件数据
读入到程序中｡
大写字符、小写字符将作为相同的数据处理，但显示时会区别显示｡
如果在数据库中已有注册，会替换为已注册的字符｡
(新建时按照输入，如果已有时，则显示已有的名称。)
(6) 贴片头
指定在贴片时使用的Head。
可从弹出菜单中选择按输入顺序生产时使用的Head。
自动选择
自动选择使用的
Head
。
前
F1
指定为
F1
。
以下
F2,F3
等按照所安装的
Head
类型显示。
后
R1
指定为
R1
。
以下
R2,R3
等按照所安装的
Head
的类型显示。
初始值为“自动选择”，制作程序后通过实行“优化”可自动选择最合适的Head。
(7) 标记(标记 ID)
通过弹出菜单选择贴片时是否根据基准领域标记来校正贴片位置。
输入贴片 ID 时，标记默认设置为 [No](不使用)｡
在画面上显示「No」或设置的标记 ID。(最多 8 个半角字符)
要变更时，请点击输入字段，打开弹出菜单后进行选择和输入。
No
设置为不使用。
编辑
打开基准领域标记画面。
浏览
打开基准领域标记画面。
(
不能编辑
)
在选择多行的状态下显示弹出菜单时，不显示「编辑」。
除此以外，会显示上述 3 个选项。
选择编辑时，会以编辑模式打开基准领域标记画面。
选择浏览时，不能在基准领域标记画面中编辑。
第 1 部 基本篇 第 4 章 制作生产程序
4-40

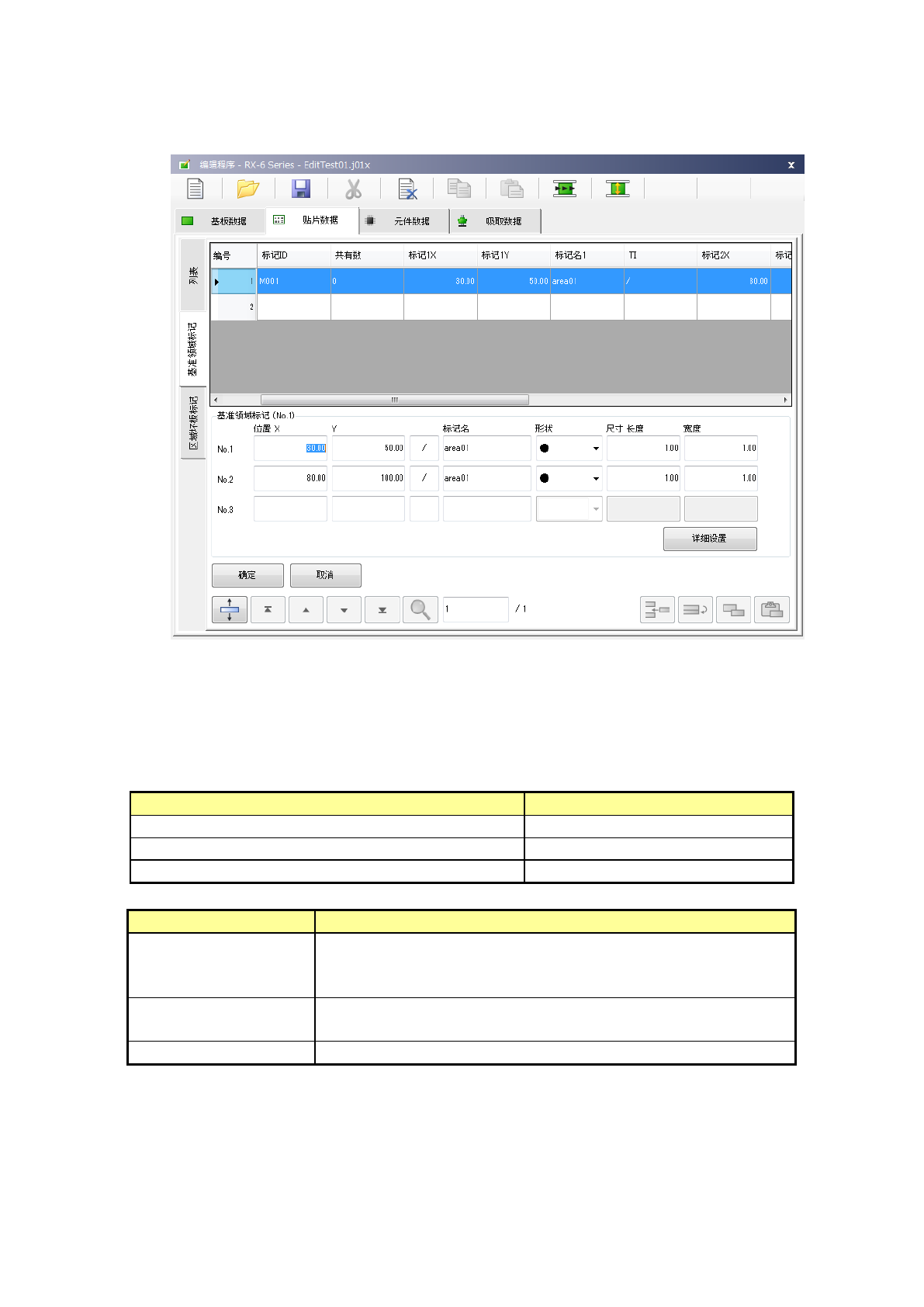

从列表画面的弹出菜单中选择「编辑」「浏览」，或选择基准领域标记选项卡，即打开基准领域标记
编辑画面。
在标记组列表里，会显示已注册组的列表。从中选择要使用的组。
在注册标记时，将光标移动到未输入的行，输入标记的X坐标、Y坐标后，通过标记示教，或从
标记数据进行复制来获得标记数据。
基准领域标记编辑画面可通过以下方法打开。按照各显示模式，有不同的处理内容。
动作
画面的模式
选择标记弹出菜单的「编辑」时
编辑、选择模式
选择标记弹出菜单的「浏览」时
选择模式
点击基准领域标记选项卡时
编辑模式
画面的模式
处理内容
选择模式
注册贴片数据要使用的标记数据。
列表上的光标按行的选择状态进行显示。
「确定」按钮显示浅色。
编辑模式
可输入标记的坐标､注册标记示教数据。
「选择」按钮不显示。
编辑、选择模式
可同时选择和编辑。
第 1 部 基本篇 第 4 章 制作生产程序
4-41
·标记 ID ： 输入标记 ID。省略时将自动分配。
·共有数 ：显示当打开基准领域标记画面时的参照标记群组的贴片数据点数。
不能编辑。
·标记 1(2，3)X ： 输入标记的 X 坐标。可通过示教取得坐标值。
·标记 1(2，3)Y ： 输入标记的 Y 坐标。可通过示教取得坐标值。
·标记名 ：输入标记的名称。可进行示教、或从标记数据库复制｡
·标记 1(2，3)TI ： 显示标记的示教数据取得状况。当光标在该字段时，可进行示教、或从
标记数据库复制。
上述项目，如果是通过「浏览」打开时，不能编辑。「浏览」打开时，会按行选择模式显示。
·选择 ： 选择列表中焦点所在的标记群组(设置到贴片数据)后，返回贴片列表画面。
·确定 ： 保存已编辑的数据，返回贴片列表画面。此时标记群组不被选择。
·取消 ： 忽略编辑内容，返回贴片列表画面。
当点击贴片列表选项卡，基准领域标记画面消失时，将不进行与贴片数据的链接设置，而返
回贴片列表画面。
由于设置的基准领域标记比 BOC 标记更靠近贴片元件，通过使用基准领域
标记，可提高贴片精度。但在进行标记识别时较花时间，生产节拍会变慢。
注意
当有标记的 CAD 数据(设计值)时，请绝对不要进行示教。否则贴片会有
偏差。
使用基准领域标记元件的贴片坐标与 BOC 标记无关。
此时的 BOC 标记成为寻找基准领域标记的基准坐标。
因此，当发生贴片偏移时，请直接校正并调整基准领域标记或贴片坐标
(X
、
Y)
。
(8) 区域坏板标记
通过弹出菜单选择设置贴片时的区域坏板标记。
输入贴片 ID 时，标记默认设置为[No](不使用)｡
在画面上显示「No」或设置的标记 ID。(最多 8 个半角字符)
要变更时，请点击输入字段，打开弹出菜单后进行选择和输入｡
No
设置为不使用。
编辑
打开区域坏板标记画面。
浏览
打开区域坏板标记画面。
(
不能编辑
)
在选择多行的状态下显示弹出菜单时，不显示「编辑」。
除此以外，会显示上述 3 个选项。
选择编辑时，会以编辑模式打开区域坏板标记画面。
选择浏览时，不能在区域坏板标记画面中进行编辑。
