RX-6 使用说明书 用户使用 Rev11.pdf - 第1088页

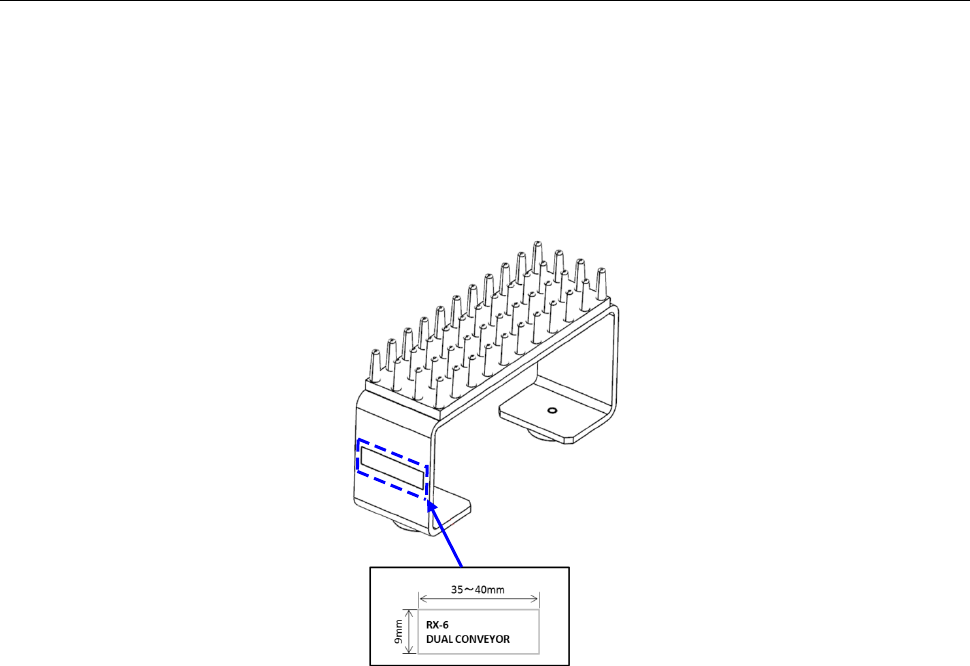

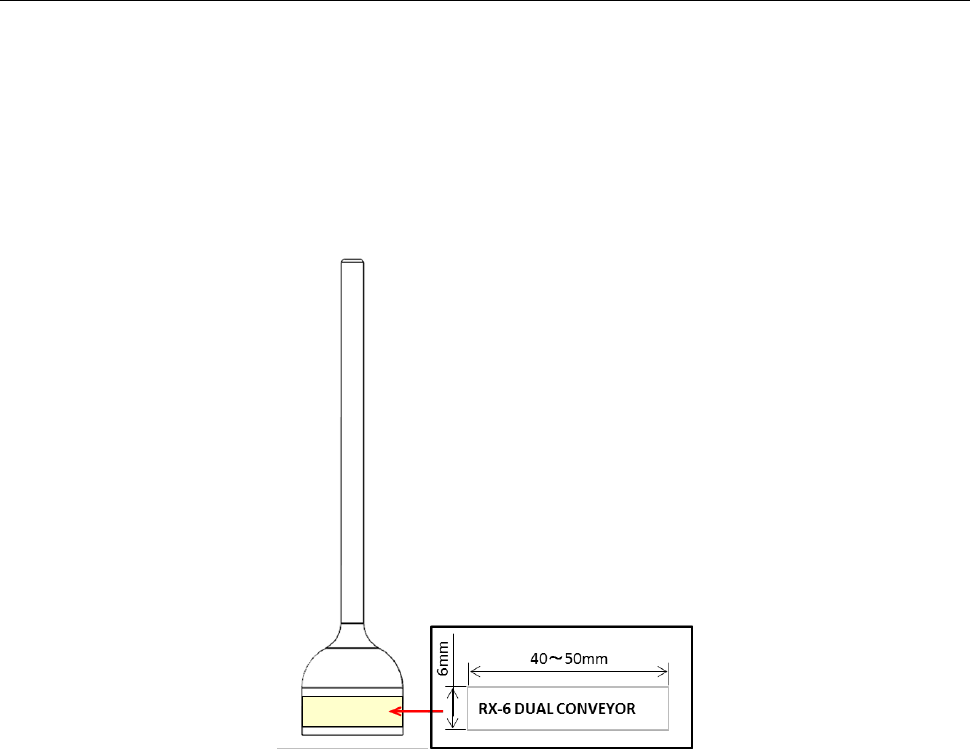

第 2 部 功能详解篇 第 12 章 选项组件 12 - 146 12 - 14 - 3 支撑销 该元件用于矫正 基板的下弯。 系用磁力固定， 故可在支承台上自由进行 配置。 通过使用 支承销， 在进行高载 荷控制的贴 片等情况下， 能够 进行牢固的支 承， 以防止 贴片时的基 板后让。 如购入单通道规 格时，附带 12 个作为标准附件。 单通道和双通道 规格分别有专用品，故没 有兼容性。 支撑销尖头尺寸 ：φ 4mm 3) 上图为双通…
