第 2 部功能详解篇第 12 章选项组件

12-31

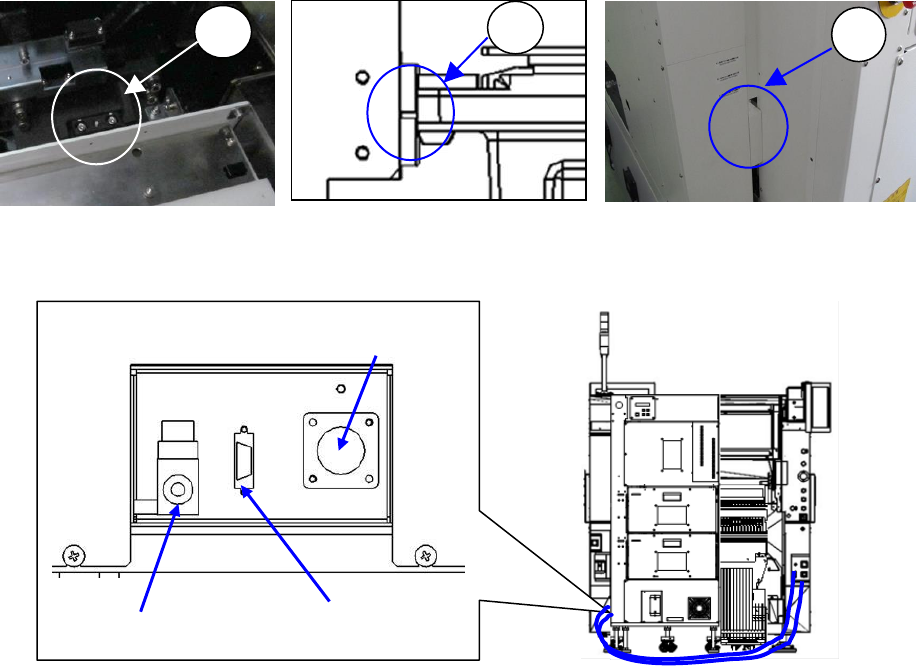

(6) 将 TR8S 主体安装到 RX-6 上。

这时，请一边确认以下 3 处位置已确实顶住，一边进行作业，

① Y 轴单元的橡胶挡块顶住台架标记铸件

② 主体挡块顶住台架底座

③ TR8S 框架的橡胶挡块顶住 RX-6 的护罩

安装后，请确认电源线、通信线、空气管已与 RX-6 连接。

再次将 TR8S 的漏电断路器设置为 ON，接通贴片机的电源，进行主机与 TR8S 的通信。

线缆

空气管

电源接口

空气管通信接口

第 2 部功能详解篇第 12 章选项组件

12-32

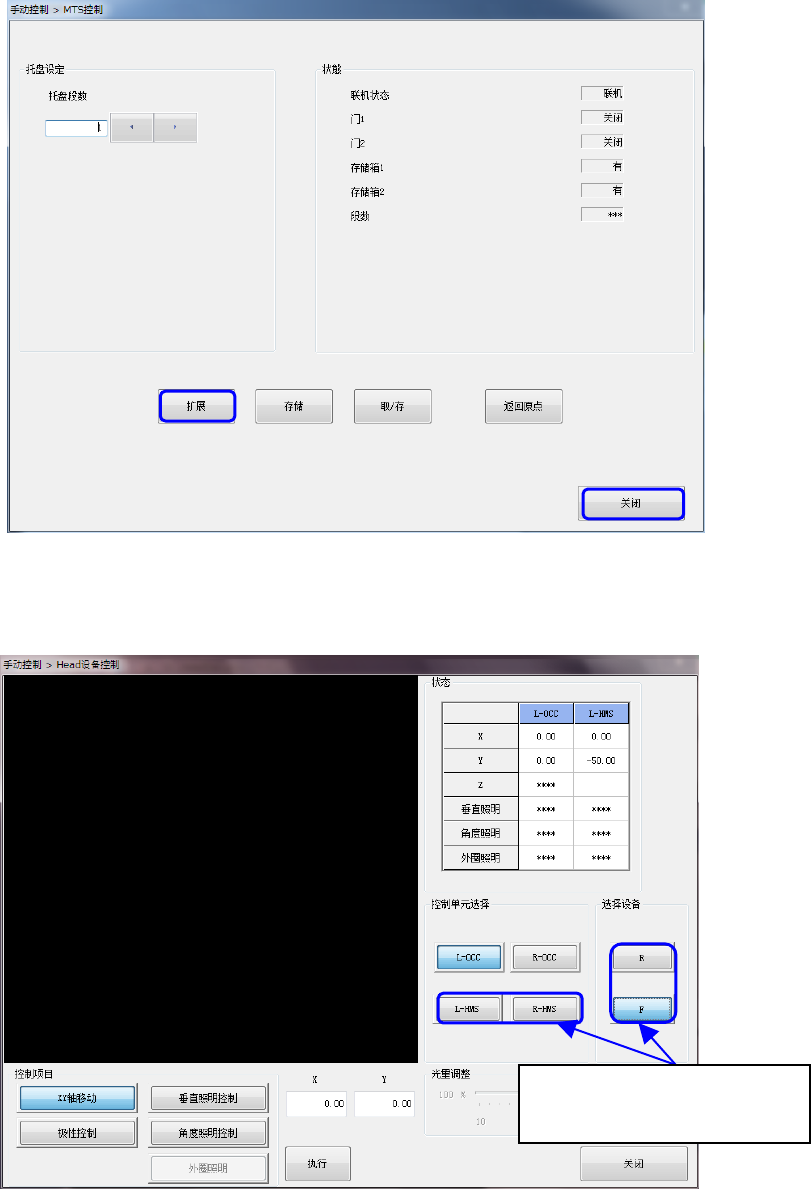

(7) 返回原点作业后，要进入手动＞供应装置＞MTS 控制，将 TR8S 的托盘底座拉出。在拉出托盘底座

的状态下关闭「MTS 控制」。

请进入手动＞Head＞Head 装置控制＞R（后侧 Head）、 R-HMS（右侧 HMS），将 Head 移动到

坐标 X=400 Y=1220。

装置选择→R(后侧),HMS

控制单元选择

→R-HMS

第 2 部功能详解篇第 12 章选项组件

12-33

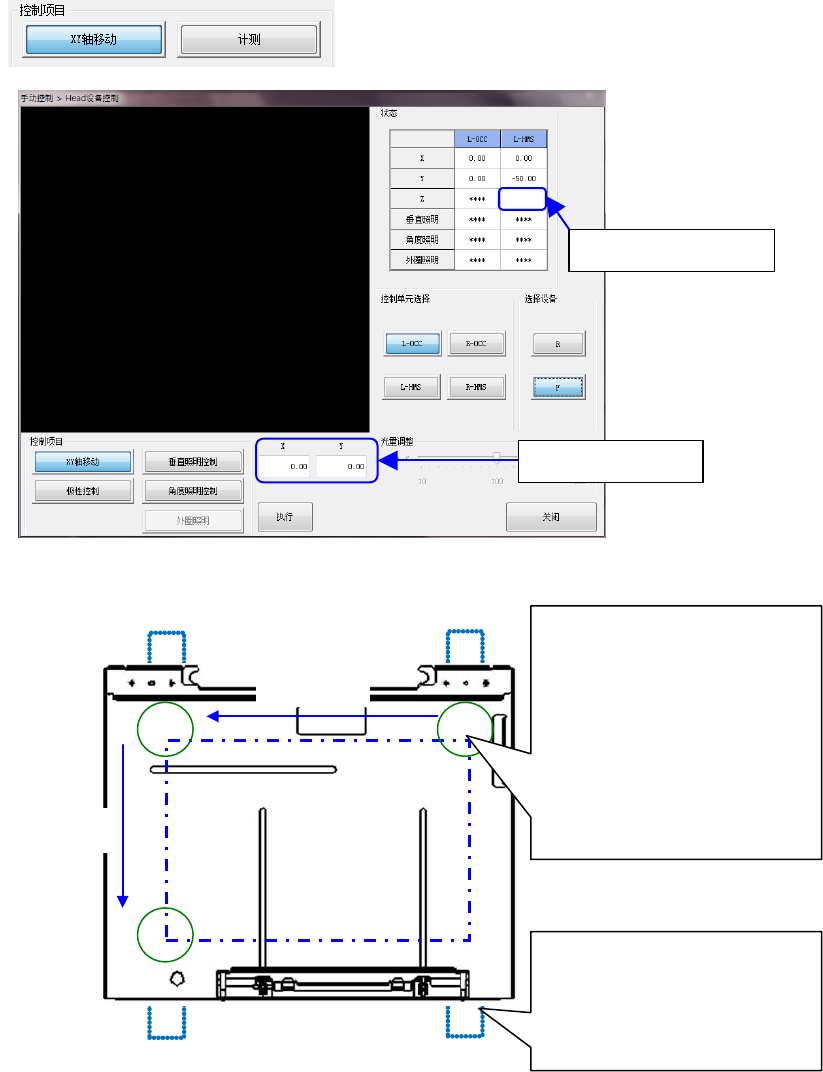

确认画面，点击画面的 XY 轴移动及 Z 高度计测⇔反复调整调节器的高度，使空白状态的托盘底座上部

3 点的 Z(高度)数值为 -9mm±0.1mm。

调整完成后，拧紧调节器的螺母，固定高度。

以托盘底座前侧为起点，

用后侧 Head 的 R-HMS

测量 3 点高度。

大致为

①X=400 Y=1220

②X=675 Y=1220

③X=675 Y=1400

测量点的位置要位于使托盘

底座置于白色轨道上，在托

盘底座弯曲较少的位置。

275mm

180mm

①

②

③

Z 高度显示框

X,Y 坐标输入框
