第 2 部 功能详解篇 第 12 章 选项组件 12 - 31 (6) 将 TR8S 主体安装到 RX -6 上。 这时，请一边确认以下 3 处位置已 确实顶住， 一边进行作 业， ① Y 轴单元 的橡胶挡 块顶住台架标 记铸件 ② 主体挡块顶住台架底 座 ③ T R8S 框架的橡胶 挡块顶住 RX -6 的 护罩 安装后，请确认 电源线、通信线、空气管 已与 RX-6 连接。 再次将 TR 8S 的漏电断路器设置为 ON ，接通贴片机…
第 2 部 功能详解篇 第 12 章 选项组件
12-30
(5)TR8S 的安装设置

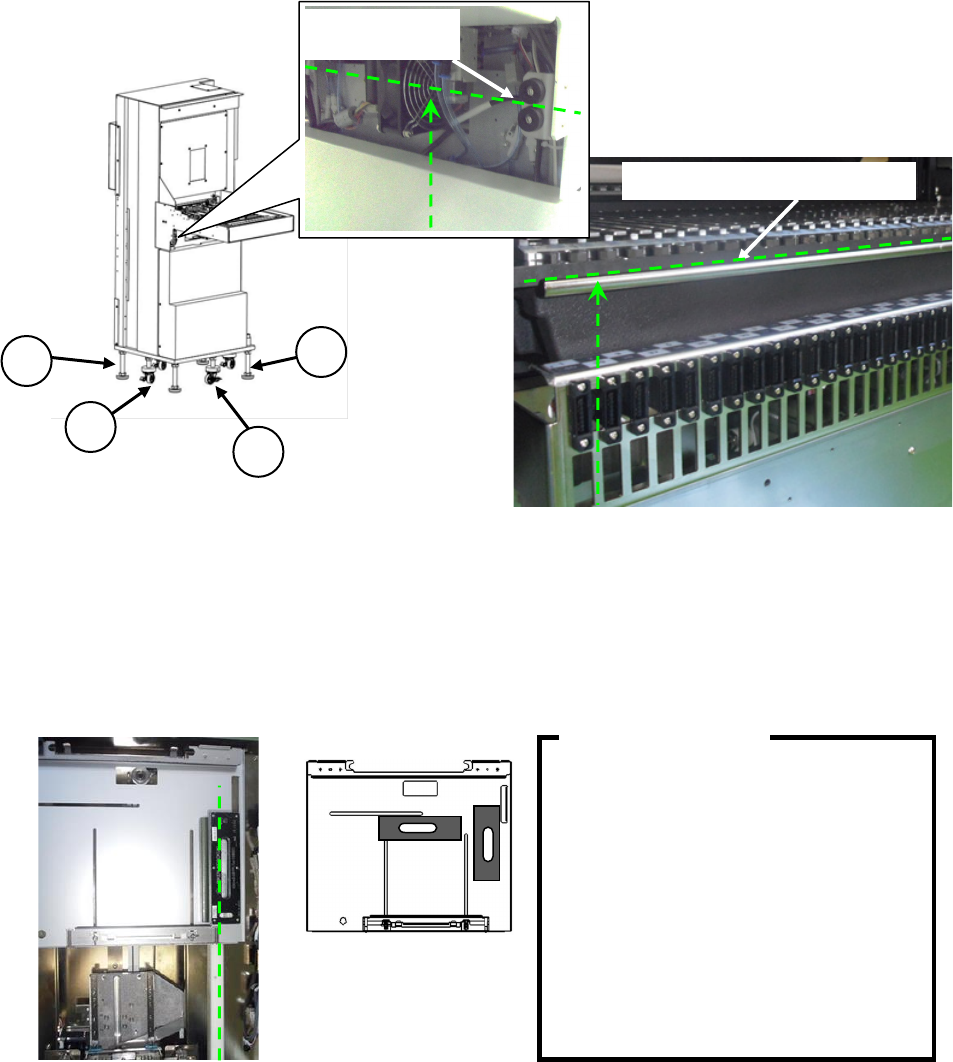

请将 4 个①调节器调高，变为仅用 4 个②脚轮支撑的状态。
请调整对齐，使主机挡块的 2 个橡胶的中间以及固定台架的锁定轴与台架底座之间的高度相同（参见
下图）。
请按照下图进行水平调整，将水平仪放置在 Y 单元上，保持脚轮高度的关系在±4 刻度以内。
（使用的水平仪为 1Div＝0.05mm/M）
请将托盘安装到 Y 单元上，留出放置水平仪的空间。
水平仪要设置处于白色树脂的上面。
水平仪设置大致位置
将 TR8S 设置到 RX-6 主机后，要使 4 个调节器接地，提高 4 个脚轮。请尽量平均旋转 4 个调节器使其
接地。
・ 脚轮过高时→
贴片头动作时，有时可能与贴片头
接触。
・脚轮过低时→
有时可能与台架底座接触。
・水平调整完成后，请将水平仪从装置
上取出来。否则可能在后面的工序
中与贴片头接触。
水平调整注意事项
1
1
2
2
主机挡块
锁定轴与台架底座之间
第 2 部 功能详解篇 第 12 章 选项组件
12-31
(6) 将 TR8S 主体安装到 RX-6 上。
这时，请一边确认以下 3 处位置已确实顶住，一边进行作业，
① Y 轴单元的橡胶挡块顶住台架标记铸件
② 主体挡块顶住台架底座
③ TR8S 框架的橡胶挡块顶住 RX-6 的护罩
安装后，请确认电源线、通信线、空气管已与 RX-6 连接。
再次将 TR8S 的漏电断路器设置为 ON，接通贴片机的电源，进行主机与 TR8S 的通信。
1
2
3
线缆
空气管
电源接口
空气管 通信接口
第 2 部 功能详解篇 第 12 章 选项组件
12-32
(7) 返回原点作业后，要进入手动＞供应装置＞MTS 控制，将 TR8S 的托盘底座拉出。在拉出托盘底座
的状态下关闭「MTS 控制」。
请进入手动＞Head＞Head 装置控制＞R（后侧 Head）、 R-HMS（右侧 HMS），将 Head 移动到
坐标 X=400 Y=1220。
装置选择→R(后侧),HMS
控制单元选择
→R-HMS
