第 2 部 功能详解篇 第 10 章 设备运行信息 10 - 11 10 -3- 5 各贴片头运行信息 显示各 贴片头的运行信 息。 (1) 显示 从主菜单 选择 [ 机器 ] － [ 各贴片头 运行信息 ] ，即可显示各 贴片头运行信息画 面。 按下装置 选择按钮 ，可切换为各 供料器台架的 信息画面。 1) 一览 列表中显示各贴 片头的运行次数及与之相 关的数据。 No. 项目 内容 1 总吸取数 计算吸取成功的 次数。 2 警告级…
第 2 部 功能详解篇 第 10 章 设备运行信息
10-10
（4）重新设置

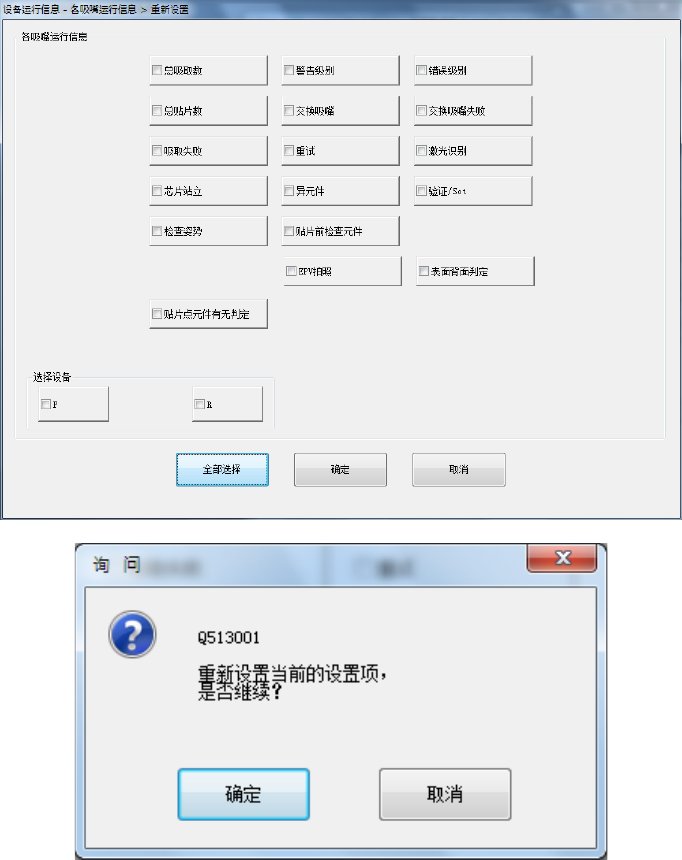

按 [重新设置] 按钮或按主菜单的[初始化]－[重新设置]，即显示以下画面。
可清除一览中的特定项目或全部内容。
・ 点击[全部选择]按钮，可选择所有的复选框。
・ 点击需要重新设置的项目复选框，按“确定”后，可显示“重新设置询问信息”画面。
・ 点击重新设置询问提示信息的[确定]时，组（LF、 LR，或 RF、RR）内所有吸嘴的对象项目
即被重新设置，关闭画面。
・ 点击[取消]按钮时，数据不被重新设置，画面仍显示原来的数据。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-11
10-3-5 各贴片头运行信息
显示各贴片头的运行信息。
(1) 显示
从主菜单选择[机器]－[各贴片头运行信息]，即可显示各贴片头运行信息画面。
按下装置选择按钮，可切换为各供料器台架的信息画面。
1) 一览
列表中显示各贴片头的运行次数及与之相关的数据。
No.
项目
内容
1
总吸取数
计算吸取成功的次数。
2
警告级别
显示警告级别。
3
错误级别
显示错误级别。
4
总贴片数
计算贴片成功的次数。
5
交换吸嘴
计算吸嘴更换成功的次数。
6
交换吸嘴失败
计算更换失败的次数。
７
吸取失败
计算吸取失败的次数。
8
重试
计算吸取重试超次的次数。
9
激光识别
计算激光识别错误。
10
芯片站立
计算芯片站立错误。
11
异元件
计算异类元件错误。
12
验证
/Sot
计算验证／
SOT
检查错误。
13
检查姿势
计算姿势检查错误。
14
贴片前检查元件
计算贴片前有无元件的检查错误。
15
EPV
摄像
计算
EPV
拍照次数。
16
表面背面判定
计算吸取前正反面判定错误。
17
贴片判定
计算贴片元件有无判定错误。
2）[设置次数/级别]按钮
请参见后述小项。
3）[重新设置]按钮
请参见后述小项。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-12
（2） 警告/错误时的显示
更换吸嘴次数超过警告级别时，该吸嘴呈黄色显示。
当交换吸嘴次数超过错误级别时，该吸嘴呈红色显示。
信号灯的亮灯状况不发生变化。
(3) 设置次数/级别
按下[设置次数/级别]按钮，或从菜单中选择[设定]－[设定－各贴片头运行信息]，
则显示[设置次数/级别]画面。
更换 Head 吸嘴时，更换的 Head 吸嘴的更换次数设置为"0"时，变为初始化。
设定，用户级别为修理工程师时可以执行。
1) 通过装置选择按钮，可显示·更新各供料器台架信息。
2) 按下需要更新的项目，或键盘的方向键移动光标后，按下数字键，激活对象单元格，即可进行
编辑。
