RX-6 使用说明书用户使用 Rev11.pdf - 第496页

第 1 部基本篇第 4 章制作生产程序 4- 148 （ 3 ）贴片顺序指定贴片数据的排列顺序，是维持输入顺序，还是替换为优化顺序。输入顺序 a ）生产程序输入顺分配：不改变贴片数据的排列顺序。 b ）优化顺分配：将贴片数据的排列顺序改为优化顺序。优化的贴片顺序，从菜单选择 [ 优化 ]-[ 分割贴片数据 ] ，即可浏览。（在此画面中不能进行编辑。）注意 “ 优化顺分配 ” 是在贴片数据…

第 1 部基本篇第 4 章制作生产程序

4-147

（2）区域选项

指定配置供料器的区域。

区域

1）全区域：

在整个区域的供料器台架上配置供料器。通常的生产请选择此项。

此种配置对优化无特定的条件限制，有利于保证节拍（速度）。

2) 前：仅在前面的供料器台架上配置供料器。

3) 后：仅在后面的供料器台架上配置供料器。

供料器可全配置在前面、或全部配置在后面。将供料器预先安装在统一更换台上做好准备，可

缩短下次生产开始的时间，方便操作。但如果要使用的供料器数量不能全部装入一侧的台架内

时，则不能采用。

第 1 部基本篇第 4 章制作生产程序

4-148

（3）贴片顺序

指定贴片数据的排列顺序，是维持输入顺序，还是替换为优化顺序。

输入顺序

a）生产程序输入顺分配：不改变贴片数据的排列顺序。

b）优化顺分配：将贴片数据的排列顺序改为优化顺序。

优化的贴片顺序，从菜单选择[优化]-[分割贴片数据]，即可浏览。

（在此画面中不能进行编辑。）

注意

“优化顺分配”是在贴片数据画面中对已经优化的数据进行编辑的功

能。但执行优化后，原来按输入顺序的数据将被删除。

因此，执行该功能前请对数据做备份。

第 1 部基本篇第 4 章制作生产程序

4-149

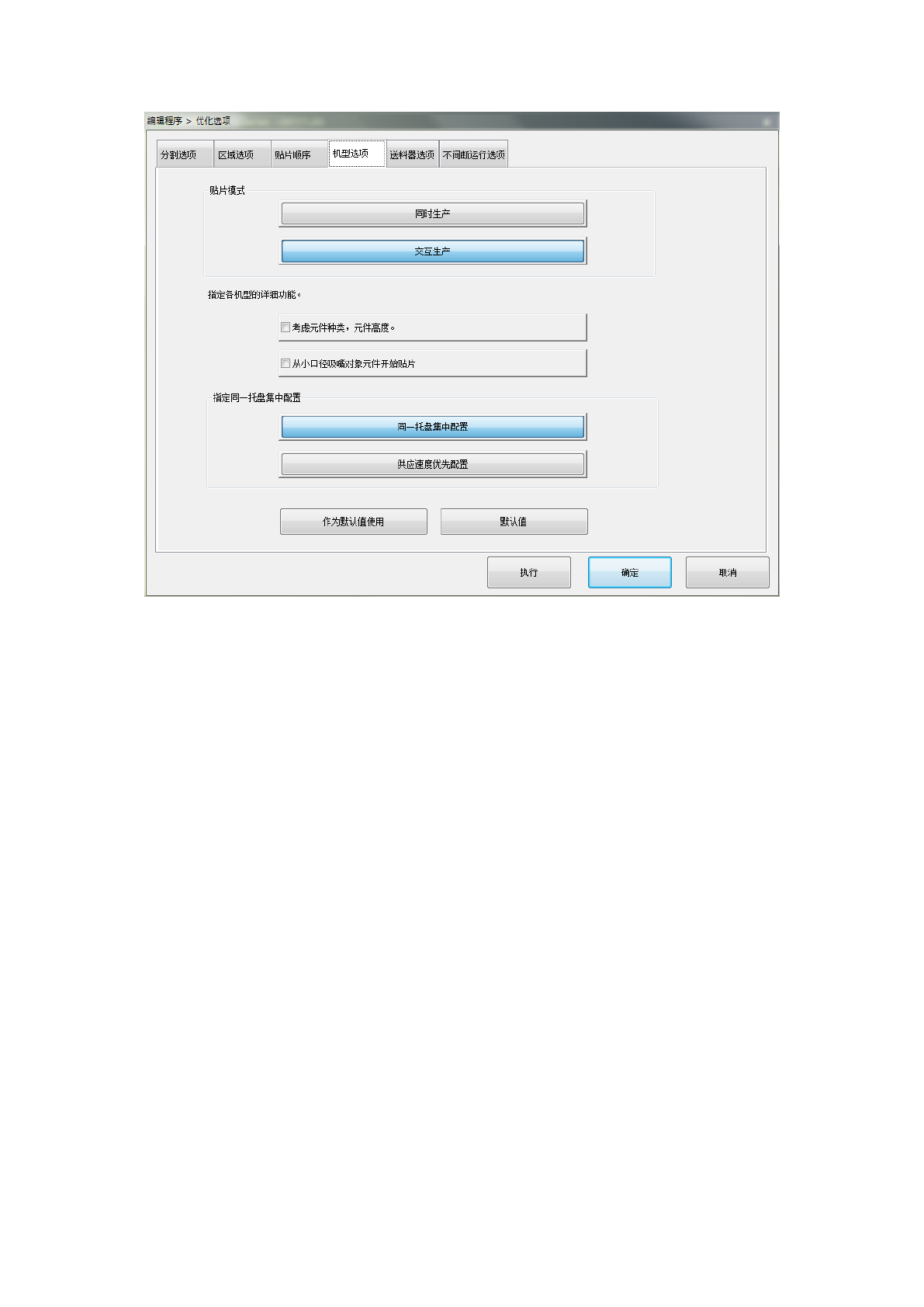

（4）机型选项

1）贴片模式

按照同时生产或交互生产的贴片模式进行优化。

生产时只有已选择的贴片模式，才可进行优化生产。

同时生产时，由前后的贴片头进行非同步吸取、贴片动作。这种模式在前后贴片头互不干扰的区

域贴片点较多时有效。但不进行前后台架的元件代替处理。此外，

在双通道生产中不能使用(即

使是双通道的装置，单通道生产模式也可使用)。

交互生产，由前后贴片头进行交互吸取、及贴片动作。这种模式在基板全体有贴片点时有效。
