第 2 部 功能详解篇 第 8 章 机器设置
8-66
8.3.6.4.6 防止误安装设定

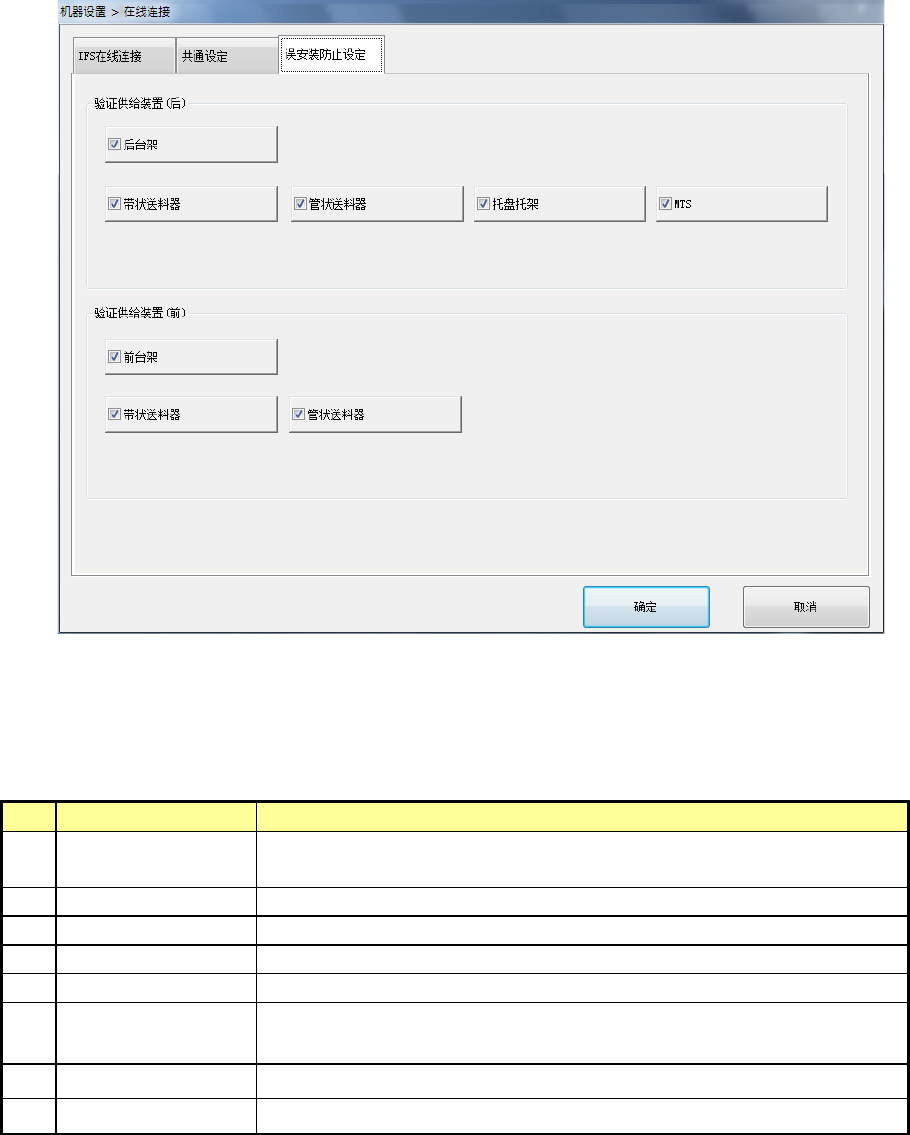

选择[误安装防止设定]选项卡，即显示以下画面。
(1) 设定项目
对要核对的供应装置进行设定。设定为有效时，生产开始前必须进行元件核对。
设定无效时，生产开始前不进行元件核对，即可生产。
No.
设定项目
设定内容
1
后台架
设定后侧台架的防止误安装功能有效
/
无效。
设定为无效时，后侧台架所有的供应装置设定均变为无效状态。
2
带状送料器
设定后侧台架的带式送料器防止误安装功能有效
/
无效。
3
管状送料器
设定后侧台架的管式送料器防止误安装功能有效
/
无效。
4
托盘托架
设定后侧台架的托盘支架防止误安装功能有效
/
无效。
5
MTS
设定后侧台架的
MTS
防止误安装功能有效
/
无效。
6
前台架
设定前侧台架的防止误安装功能有效
/
无效。
设定为无效时，前侧台架所有的供应装置设定均变为无效状态。
7
带状送料器
设定前侧台架的带式送料器的防止误安装功能有效
/
无效。
8
管状送料器
设定前侧台架的管式送料器的防止误安装功能有效
/
无效。
第 2 部 功能详解篇 第 8 章 机器设置
8-67
8-3-6-5 共面性
选择共面性，即显示以下画面。
对共面性参数进行设定。设定重试次数后，要设定基准平面的计算方法。
(1) 设定项目
No.
设定项目
设定内容
1
重试次数
输入重试次数。 可设定为
0
～
10
次
2
基准平面
从
3
点法及最小二乘法中选择基准平面的计算方法。
3
IP
地址
设定分配给共面性的
IP
地址。
4
子网掩码
设定分配给共面性的子网掩码。
第 2 部 功能详解篇 第 8 章 机器设置
8-68
8-3-6-6 转印装置
选择转印装置后，显示以下画面。
进行转印装置单元的设定。
(1) 设定项目
对直线型、旋转型转印装置的功能进行设定。
No.
项目
设定内容
1
助焊剂剩余量警告次数
设定生产中的助焊剂剩余量警告次数。
设定为「
0
」时，不进行剩余量警告。
2
助焊剂干燥防止间隔
(仅限直线型)
按秒为单位，设定防助焊剂干燥间隔。
设定为「0」时，不进行防干燥动作。
※未充填助焊剂时，请设定为"0"。
进行动作时，助焊剂板与助焊剂容器会磨损。
3
生产开始前预热动作次数
(
仅限直线型
)
设定生产开始前的助焊剂预热动作次数。
设定为「
0
」时，不进行预热。
4
沟槽数
(仅限直线型)
设定助焊剂的沟槽数。
设定安装的转印板沟槽类型。
从 1 沟槽、2 沟槽、4 沟槽中选择。
（转印板（助焊剂板）可更换）
5
助焊剂涂覆面尺寸
转印位置
请设定各沟槽的塗布面尺寸。
（长・ 宽・ 深度）
6
药液种类
设定要塗布的药液种类。
塗布液１
,2,3
・・
10
(2) 设定方法
1) 请用单选按钮选择沟槽数。
2) 请在各编辑框中输入设定剩余量警告次数、防干燥动作间隔、预热动作次数、转印位置。
3) 根据沟槽数的选择，转印位置的可设定数会变化。
4） 请从组合框中选择药液种类。
