第 2 部 功能详解篇 第 8 章 机器设置
8-22
选择「确定」后，轴会开始移动，进行吸嘴的装卸。在按下「确定」前，请务
必确认无人在进行装置内部的作业。
为了避免人身伤害，在设备运行时，切勿
将手放入装置内部，也不要将脸和头靠近装置。
7)
自动分配

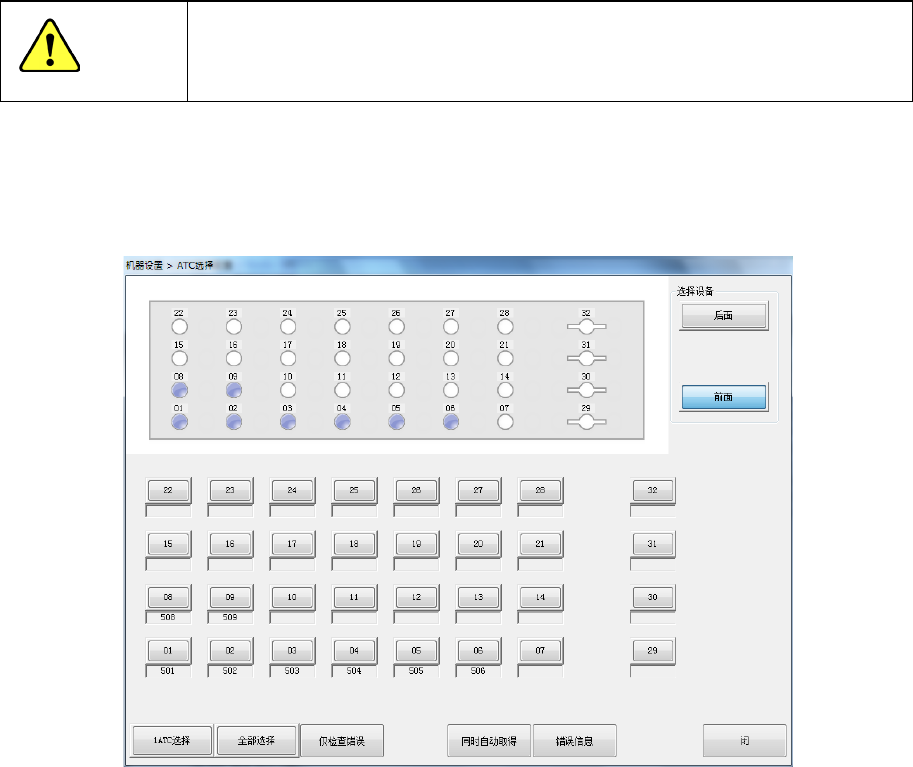

按下画面右侧的[自动分配]按钮后，可显示如下画面。
勾选需要分配的 ATC 号，按下[自动取得]按钮，则自动依次设置勾选 ATC 号的吸嘴。
・ 按[全部选择]按钮时，选择／解除所有台架的所有吸嘴。按[FRONT（前面）]、[REAR（后
面）] 按钮可对各 ATC 单元全部吸嘴进行选择／解除。
・ 测量安装的吸嘴前端的高度，取得吸嘴高度。
・ 根据安装的吸嘴的外形宽度设置吸嘴号。
・ 根据吸嘴安装的状态取得并设置真空值。
注)
・按<STOP>开关可中断自动分配。在自动设置中按<STOP>开关后，会显示询问是否中断，
选择[是]则会立刻结束。
选择[否]则继续。按[取消]按钮不能中断自动设置。
・进行自动分配时，吸嘴号的设置也会被自动设置，不需要输入。而且，在自动设置前输入的
吸嘴号与通过自动设置所取得的吸嘴号不同时，通过自动分配所取得的吸嘴号优先。
・进行自动分配时，吸嘴种类的设置也会被自动设置，不需要输入。而且，在自动分配前确定
的吸嘴种类优先。
警告
第 2 部 功能详解篇 第 8 章 机器设置
8-23
・通过自动分配取得的吸嘴的外形宽度与标准吸嘴不一致时，如果与注册的特殊订货吸嘴信息
一致，吸嘴号会被自动设置。
如果有多个一致的吸嘴信息，请从吸嘴一览中选择。
选择的吸嘴号会被设置到相应的 ATC。
此时按取消按钮时，如果已设置完毕，则吸嘴号不变。
如果尚未设置，吸嘴号不会被设置，请进行手动输入。
・如果与注册的吸嘴信息不一致，或者吸嘴信息未注册时，会显示吸嘴信息未注册画面。此时
请从 USB 闪存注册相应的吸嘴信息。
8)
其他
按下＜选择 ATC＞的＜打开＞按钮，在设备选择中选择的 ATC 即会打开。
按下＜关闭＞按钮，在设备选择中选择的 ATC 则会关闭。
按下＜轴退避＞的＜到 ATC 操作位置＞按钮，将前侧/后侧的 Head 移动到 ATC 操作位置。
第 2 部 功能详解篇 第 8 章 机器设置
8-24
8-3-2-4 无吸嘴时真空值
设置未安装吸嘴状态下的各Head的真空值，以便检查各Head的真空值不均状况。
与过滤更换时的值相比，数值有较大变化时(大致标准为10%左右)，请进行Head的检查和清扫。

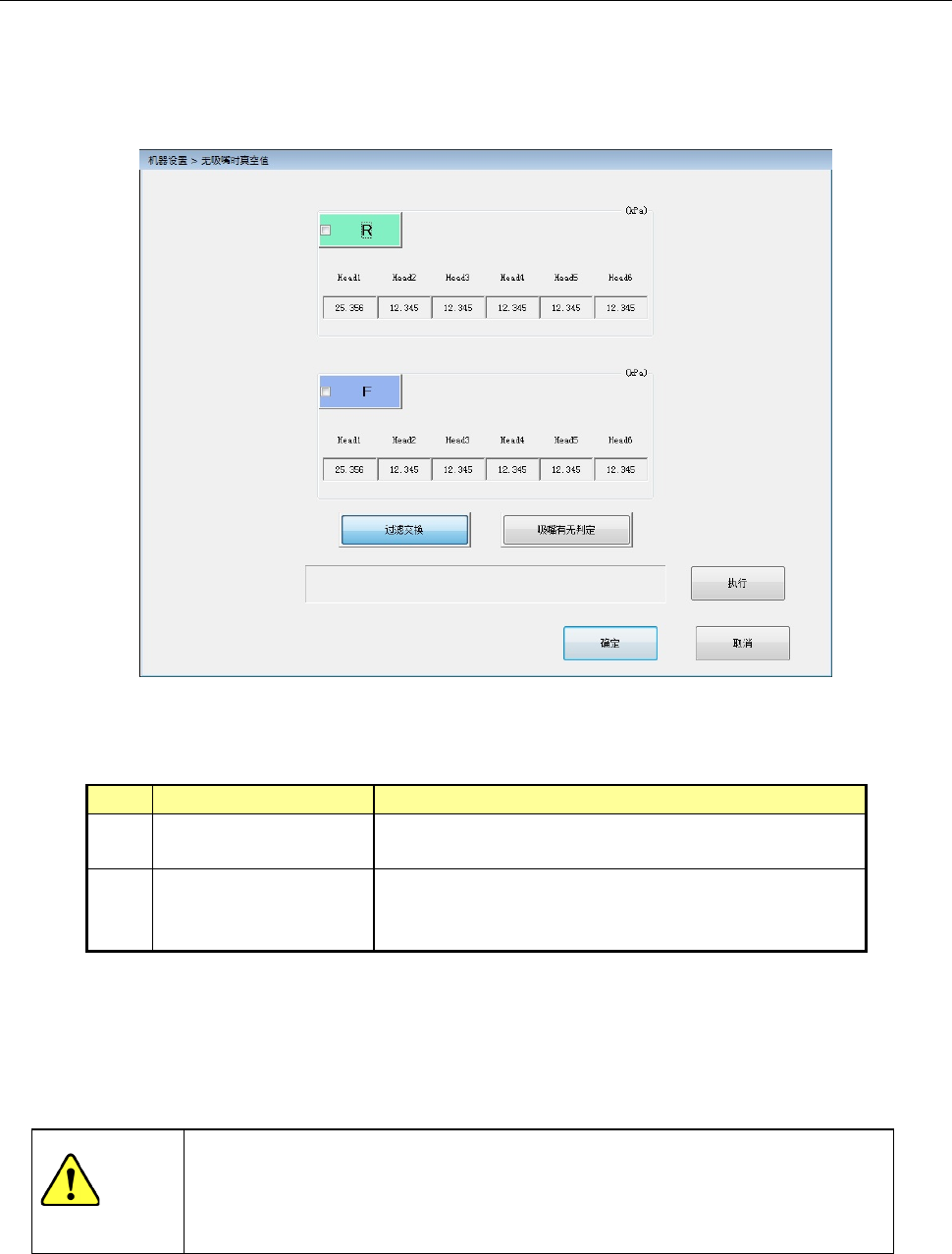

选择无吸嘴时真空值后，可显示下图所示的无吸嘴时真空值设置画面。
(1) 设置项目
No.
项目
设置内容
1
过滤交换
取得不安装吸嘴时的真空值。
(
仅限自动取得
)
用于检查贴装头、判断是否要清洗。
2
吸嘴有无判定
为了判断有没有安装吸嘴而取得真空值。
为了在返回原点时以真空值判断有无吸嘴，以此作为
阈值。
(
返回原点时也更新
)
(2) 设置方法
a) 按执行按钮取得
按下[执行]按钮，取得真空值。
当Head上装有吸嘴时，会退回吸嘴后取得真空值。
点击「执行」后轴会开始移动，进行吸嘴装卸。
在单击「执行」前，请务必确认无人在进行设备内部的作业。另外，为了避
免人身伤害，在设备运行时，切勿将手放入装置内部，也不要将脸和头靠近
装置。
警告
