第 2 部 功能详解篇 第 8 章 机器设置
8-69
8-3-6-7 验证检查
选择验证检查后，即显示以下的画面。
(1) 设置项目
No.
设置项目
设置内容
1
使用
对生产中指定的生产基板数量每张进行验证检查。
2
间隔
设置生产中进行间隔验证检查的生产基板数量。
第 2 部 功能详解篇 第 8 章 机器设置
8-70

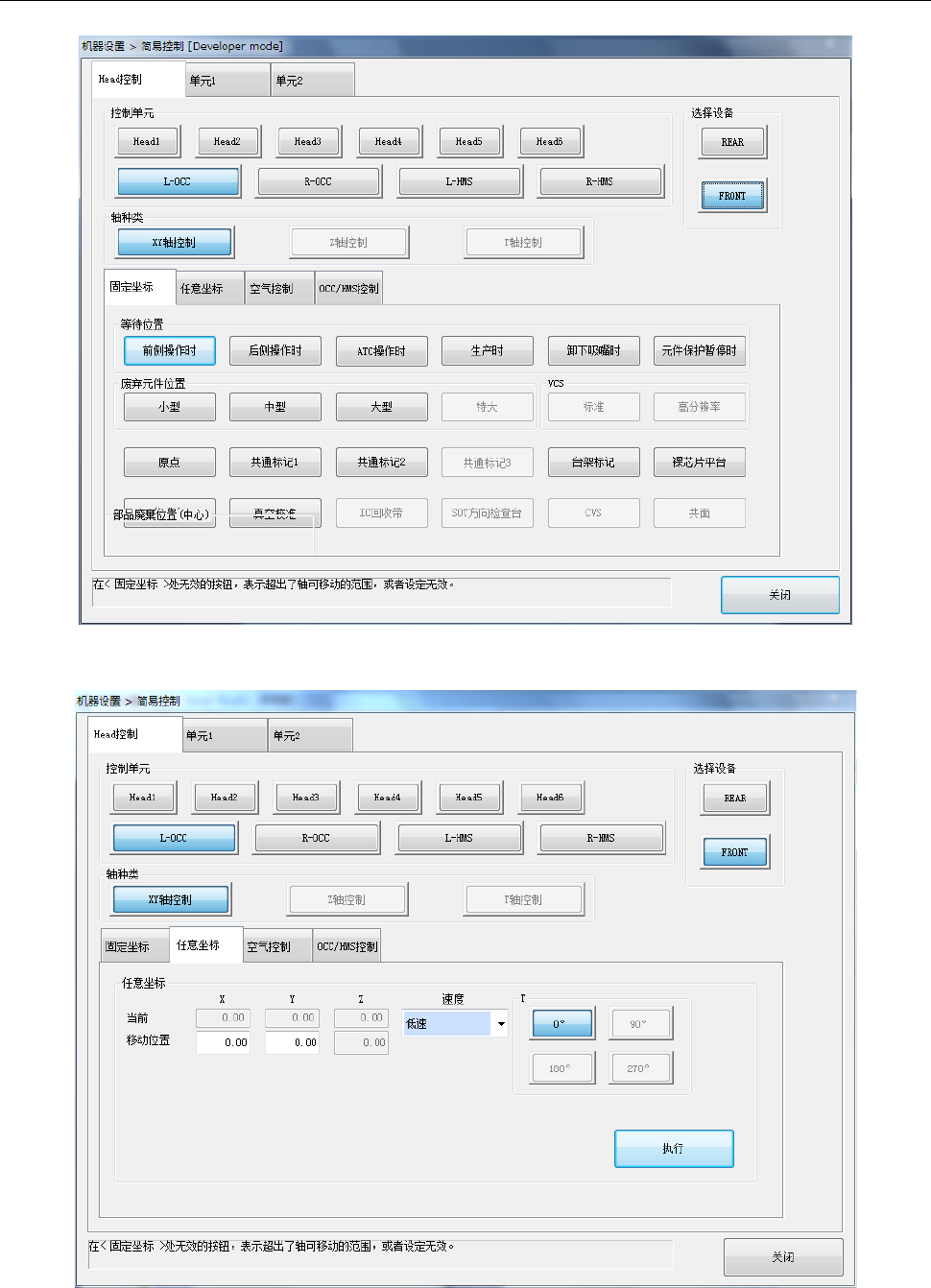

8-4 简易控制
从手动控制、机器设置、自动校准、MS 参数的操作区域选择「简易控制」，即可打开以下简易控制的
主画面。
主画面中有[Head 控制]、[单元 1]、[单元 2]、[MSP]、[MSP（OCC）]选项卡，在[Head 控制]选项卡中
可使用[ 选择设备 ]按钮、[ 控制单元 ]按钮与 [ 轴类型 ]按钮移动指定的控制单元，进行 Head 吸嘴的
空气控制、OCC 照明控制、HMS 传感器控制。
在[单元 1]选项卡中，可进行 ATC、支撑台、安全盖(安全罩)锁定、传送控制。
在[单元 2]选项卡中，可进行 MTS 的控制。
在[MSP]选项卡中，可进行返回原点、主电路电源、真空台、吸嘴上升汽缸的控制。
在[MSP(OCC)]选项卡中，可按 OCC 基准进行轴移动，显示的控制。
第 2 部 功能详解篇 第 8 章 机器设置
8-71
8-4-1 显示轴移动
选择[ Head 控制 ] – [ 任意坐标 ]选项卡，会显示以下画面。
按下[ 执行 ]按钮，以控制单元基准及指定速度将轴移动到[ 任意坐标 ] 的移动坐标上。
