第 2 部 功能详解篇 第 9 章 手动控制
9-21

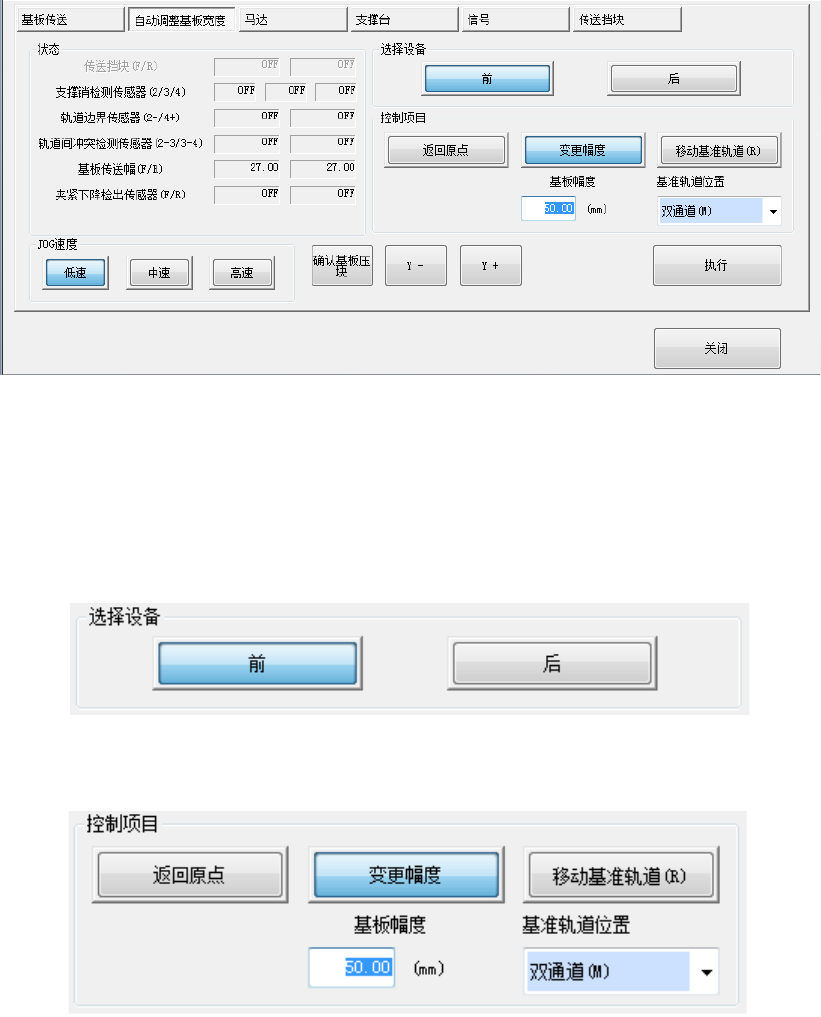

・ 自动基板宽度调整(双通道)
(1) 状态
显示各种传感器、基板传送宽度的状态。
(2) 选择设备
双通道传送时，要指定前后通道。
(3) 控制项目
通过单选按钮选择控制项目。
按[执行]按钮，即开始进行选择的项目对应的控制。
1) 返回原点
执行自动基板宽度调整的返回原点。双通道传送时，将通过 OCC 识别宽度调整的轨道标记。
2) 变更幅度
按照“基板幅度”编辑框中输入的值，变更传送的宽度（幅度）。
第 2 部 功能详解篇 第 9 章 手动控制
9-22

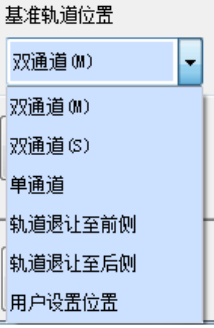

3) 移动基准轨道(R)
从“基准轨道位置”的组合框选择基准轨道的移动目标。
「双通道(M)」：
将后侧的基准轨道移动到用双通道传送里侧尺寸长度 250mm 以内基板时的默认位置上。
「双通道(S)」（仅近前轨道基准规格）：
将后侧的基准轨道，后侧通道拉近，移动到用双通道传送里侧长度 150mm 以内的基板时
的默认位置。
「单通道」：
为了在单通道里可对应基板里侧长度 450mm 以内的基板，将后侧通道的宽度缩到最小，
并移到后侧。
「轨道退让至前侧」：
为了便于从后侧进行支撑台更换等作业，将可动轨道全部移到前侧。
「轨道退让至后侧」：
为了便于从后侧进行支撑台更换等作业，将可动轨道全部移到后侧。
「用户设置位置」：
将基准轨道移动到机器设置的传送位置调整中设定的位置。
第 2 部 功能详解篇 第 9 章 手动控制
9-23

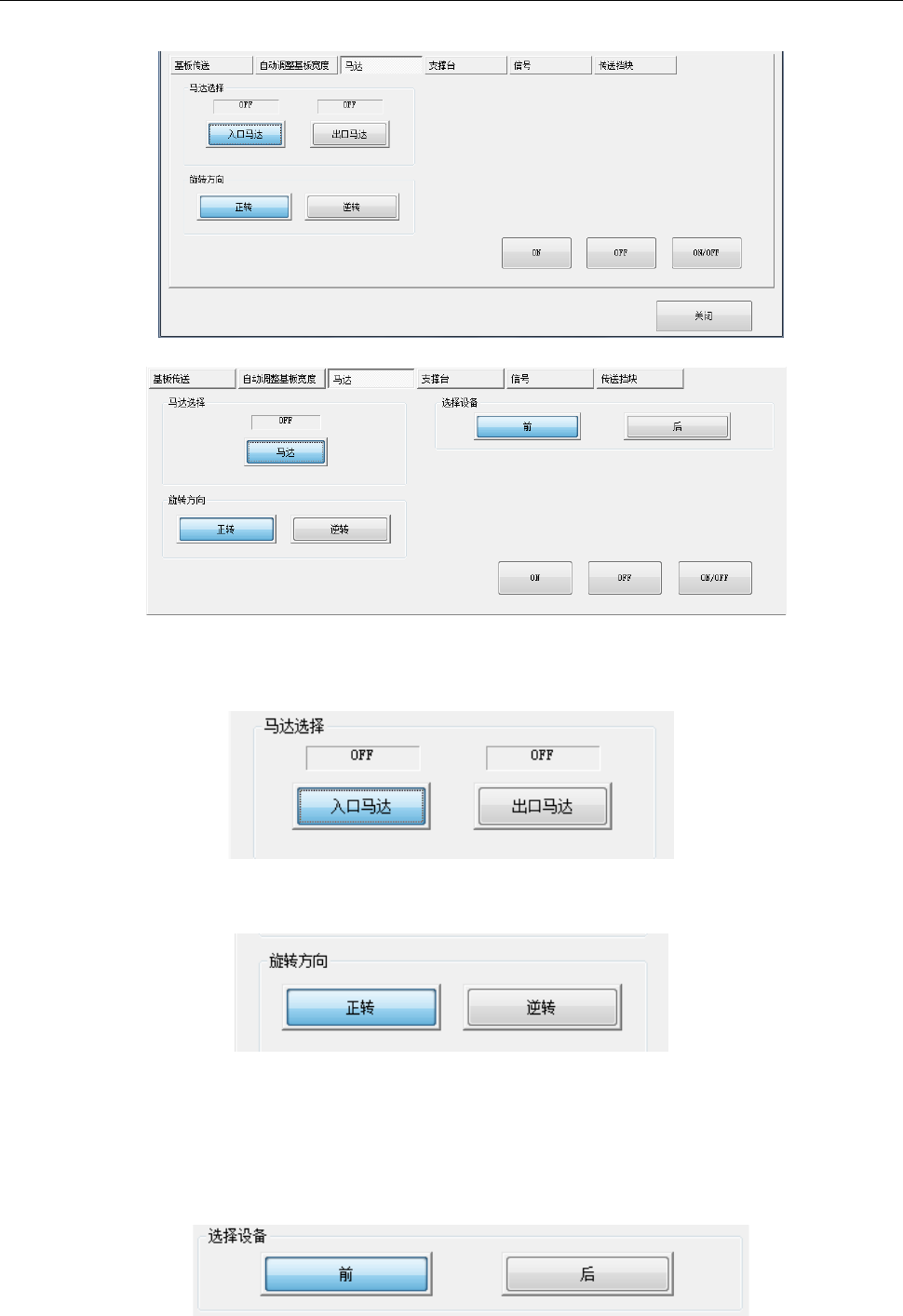

9-4-1-3 控制对象：马达
按下[马达]按钮后，即可显示以下画面。
· 马达（单通道）
· 马达（双通道）
(1) 马达选择
用单选按钮选择马达控制。
(双通道传送时，由于马达不区分 IN/OUT，不需选择)
(2) 旋转方向
用单选按钮选择马达旋转方向。
(3) ON/OFF 按钮
按[ON]按钮，[OFF]按钮，[ON/OFF]按钮，对选择的马达进行 ON/OFF 控制。
(4) 选择前/后(仅双通道传送)
双通道传送时，用单选按钮选择前后通道。
