第 1 部 基本篇 第 1 章 装置概要
1-43
6
吸嘴 Head
RX-6R
吸嘴编号
同时测量
（最多
6
个吸嘴）
适用最大元件尺寸
1
0402～□10.00mm
（対角 14.20mm 以内）
□17.5mm、或对角 24.7mm 以内
2 □33.5mm、或对角 47.3mm 以内
3
激光识别 ：□50mm、或长边 63.2mm、对角 70.7mm 以内
图像识别 ：□50mm、或对角 70.7mm 以内
50 x 180mm、 或□100mm(分割识别)
4
激光识别 ：□50mm、或长边 63.2mm、对角 70.7mm 以内
图像识别 ：□33.5mm、或对角 47.3mm 以内
5 □33.5mm、或对角角 47.3mm 以内
6 □17.5mm、 或对角 24.7mm 以内
※ 装有EPV 的情况下
比对角 47.38mm 大的元件，元件高度限制在 10mm 以下。长边限制在 63.2mm 以下。
3
吸嘴 Head
RX-6/RX-6B
吸嘴编号
同时测量
（最多
3
个吸嘴）
适用最大元件尺寸
1
0402～□22.0mm
(対角 31.2mm 以内)
激光识别：□26mm、或对角 36mm 以内
图像识别：□33.5mm、或对角 47.3mm 以内
2
激光识别：□33.5mm、或对角 47.3mm 以内
图像识别：□50mm、 或对角 70.7mm 以内
50 x 180mm、或□100mm (分割识别)
3
激光识别：□26mm、或对角 36mm 以内
图像识别：□33.5mm、或对角 47.3mm 以内
※ 如果安装"识别焊锡印刷补偿贴片位置的功能"・"焊锡识别照明"，零部件外形尺寸成为对角 105mm 以下。
6 吸嘴
Head 3 吸嘴 Head

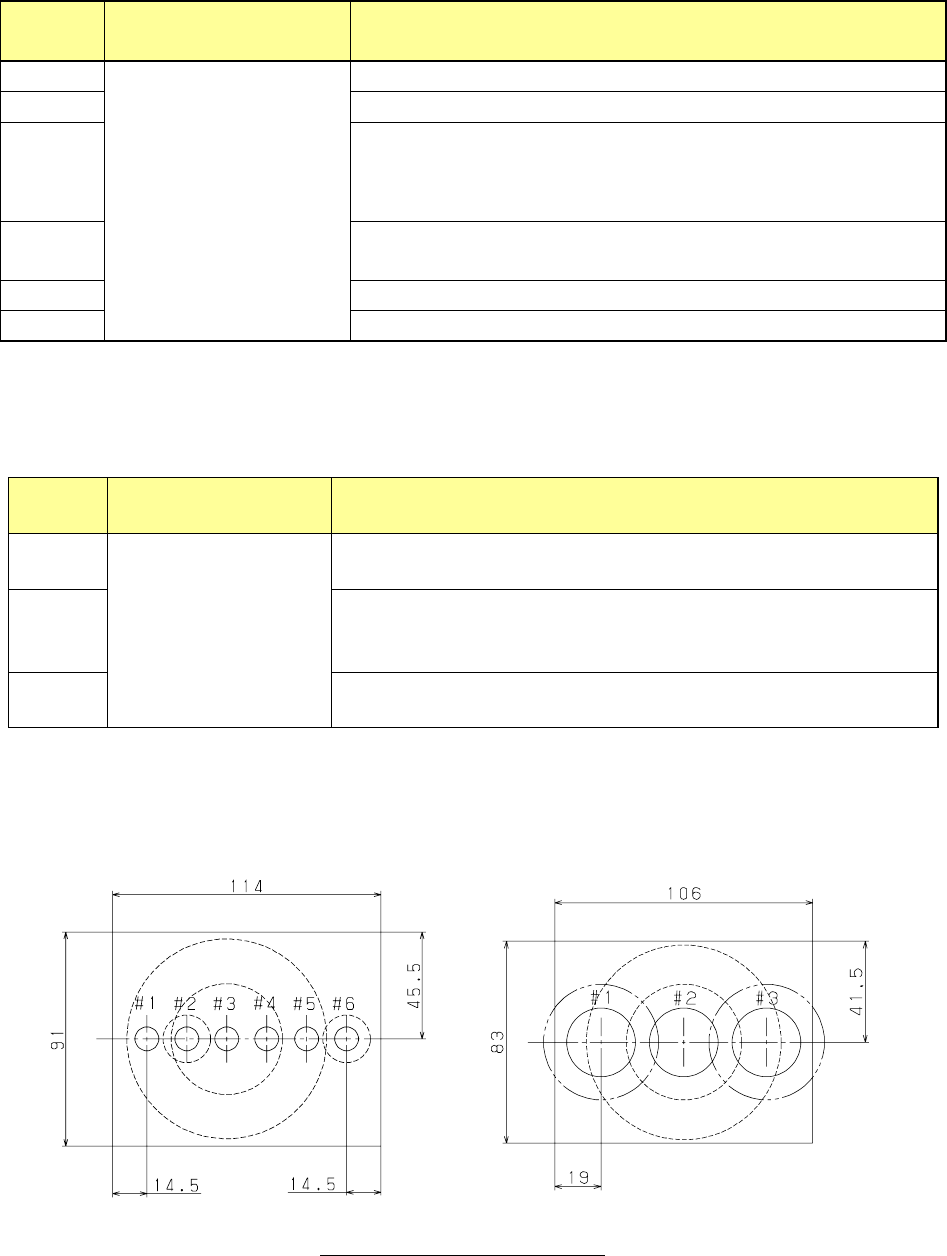

图 LNC120 和吸嘴的位置关系
第 1 部 基本篇 第 1 章 装置概要
1-44
（2）激光识别元件的可识别高度
6
吸嘴
3
吸嘴
RX-6 / RX-6B RX-6R
RX-6 / RX-6B
EPV
装
EPV
无
EPV
装
EPV
无
6mm 6mm 6mm 6mm 6mm 6mm
12mm 12mm 12mm 12mm 12mm 12mm
20mm 20mm 20mm 20mm 20mm 20mm
25mm 25mm 25mm － － 25mm
33mm 33mm 33mm － － 33mm
备考
比对角
47.38mm 大的
元件，元件高
度限制在
10mm 以下。
比对角
47.38mm
大的元件，元件
高度限制在
10mm
以下。
用 1、3 吸嘴时，如果是
元件尺寸□20.0mm 以上
的元件，元件高度到 5mm
为止。
0402～□50mm 或对角 70mm
0402～□33.5
或对角 47mm
※ 使用 LNC120 可识别的元件，最低高度必须在 0.05mm 以上。

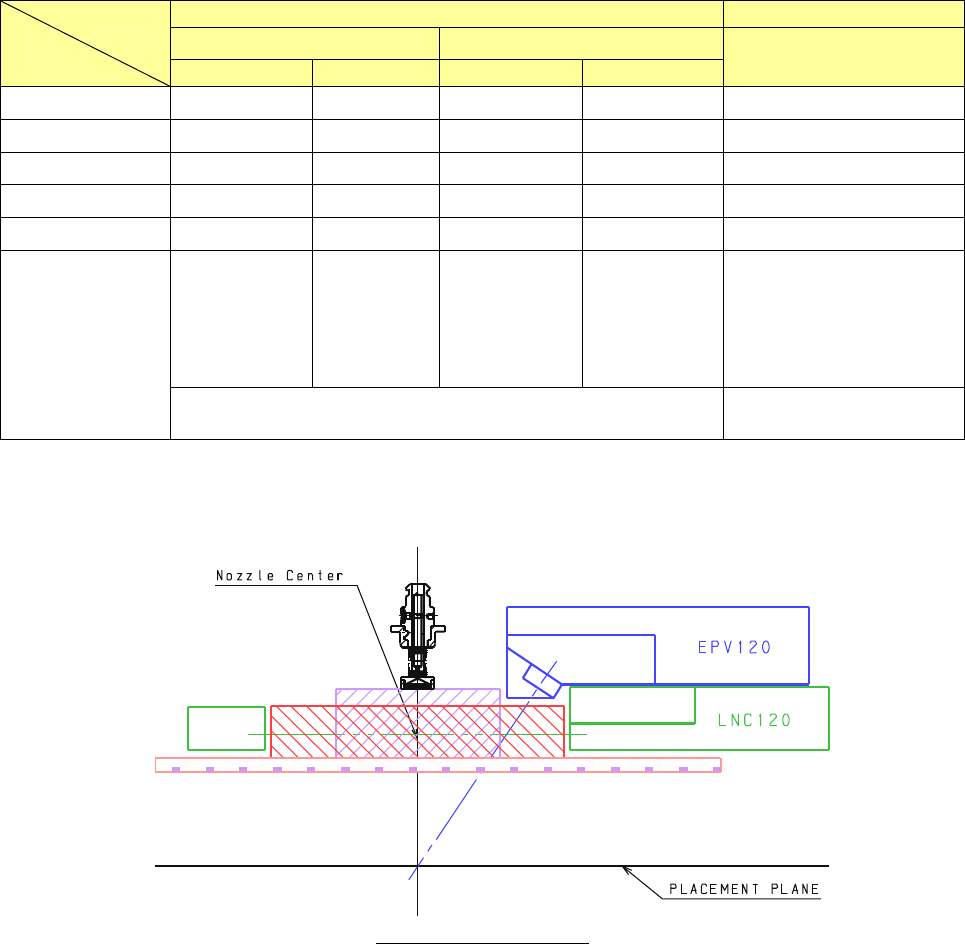

图 EPV120, LNC120 配置
元件高度规格
吸嘴规格
第 1 部 基本篇 第 1 章 装置概要
1-45
（3）图像识别元件的可识别高度
已贴装好规格允许最大高度元件的基板，再贴装时的元件可能高度如下表所示。
＜6 吸嘴 HEAD 时＞
表 RX-6 / RX-6B 6 吸嘴 HEAD
最大元件尺寸
元件高度规格
元件对角
47mm以下
元件对角
47mm 以上
不满80mm
元件对角
80mm 以上
6mm 6mm - -
12mm 12㎜ - -
20mm 20mm - -
25mm 25mm - -
33mm 33mm - -
表 RX-6R 6 吸嘴 HEAD
最大元件尺寸
元件高度规格
元件对角
47mm以下
元件对角
47mm 以上
不满80mm
元件对角
80mm 以上
6mm 6mm 6mm *1 5mm *1
12mm 12㎜ 12㎜ *1 5mm *1
20mm 20mm 20mm *1 -
*1 装有 EPV 的情况下，它不支持。
＜3 吸嘴 HEAD 时＞
表 RX-6 / RX-6B 3 吸嘴 HEAD
最大元件尺寸
元件高度规格
元件对角
47mm以下
元件对角
47mm 以上
不满80mm
元件对角
80mm以上
6mm 6mm 6mm 5mm
12mm 12mm 12mm 5mm
20mm 20mm 20mm 5mm
25mm 25mm 25mm 5mm
33mm 33mm - -
※ 用 1、3 吸嘴时，如果是元件尺寸□20mm 以上的元件，元件高度到 5mm 为止。
