第 1 部 基本篇 第 4 章 制作生产程序 4- 256 (4) 关于进行测量时 的各项运行 1) 用于吸取的 Head 可自动选择用于 吸取的 Hea d 。 使用 Head 时，优 先使用已 安装的吸嘴，以 减少吸嘴 的更换次数。 根据吸嘴的 H ead 安装 情况，每次测量 时，吸取 的 Head 可能不同。 2) 测量后归还 元件 按照设置，测量 后的元件将被归还原来的 位置或被废弃。 具体因包装方式 而异（如下表所示）。 废…
第 1 部 基本篇 第 4 章 制作生产程序
4-255
编号
元件类型
定中心
方式
测量项目
元件
高度
激光
高度
元件
尺寸
吸取真空
压力
引脚
信息
8 QFP
激光
○
○
△
○
图像
○
○
*1
○
○
*1
9 PLCC(QFJ)
激光
○
○
○
图像
○
○
10 PQFP(BQFP)
激光
○
○
△
○
图像
○
○
*1
○
○
*1
11 TSOP
激光
○
○
△
○
图像
○
○*1
○
○*1
12 TSOP2
激光
○
○
△
○
图像
○
○
*1
○
○
*1
13 BGA
激光
○
○
○
图像
○
○
14
网络电阻
激光
○
○
○
15
微调电容器
激光
○
○
○
16 单向引脚连接器
激光
○
○
○
○
*2
图像
○
○
○
*1, *2
17 J 引脚插座
激光
○
○
○
图像
○
○
18 鸥翼形插座
激光
○
○
○
图像
○
○
19 带减震器的插座
激光
○
○
○
图像
○
○
20
其他元件
激光
○
○
○
21 双向引脚连接器
激光
○
○
△
○
○
*2
图像
○
○*1
○
○*1, *2
22 带散热器 SOP
激光
○
○
△
○
图像
○
○
*1
○
23
FBGA
图像
○
○
24 Z 引脚连接器
激光
○
○
○
图像
○
○
25
扩展引脚连接器
图像
○
○
26
通用图像元件
图像
○
○
27
方形芯片（LED）
激光
○
○
○
○
28
QFN
激光
○
○
○
29
外形识别元件
图像
○
○
○：可以测量。
△：可将定中心方式设定为“图像”后获得的测量结果加以利用。
*1 引脚根数仅限于每 1 列引脚在 7 根以上的元件。(SOP 14Pin 为可测量)
*2 由相同引脚形状构成，且引脚两端没有臂、金属零件的元件。
引脚信息，取决于被测量元件的引脚条件，有时可能无法测量。
测量功能的对象限于元件外形尺寸□33.5mm以下的元件。
第 1 部 基本篇 第 4 章 制作生产程序
4-256
(4) 关于进行测量时的各项运行
1) 用于吸取的Head
可自动选择用于吸取的Head。
使用Head时，优先使用已安装的吸嘴，以减少吸嘴的更换次数。
根据吸嘴的Head安装情况，每次测量时，吸取的Head可能不同。
2) 测量后归还元件
按照设置，测量后的元件将被归还原来的位置或被废弃。
具体因包装方式而异（如下表所示）。
废弃时，根据元件数据中「元件废弃」的设置，废弃到指定的地方。
1mm以下的元件，归还时可能出现元件直立或翻倒，请根据询问选择运行。
包装方式
条件
归还
废弃
带式
－ ○
外形尺寸短边
1mm
以下
询问 *1
外形尺寸短边
1mm
以上
○ ○*2
托架
○ ○*2
MTS
○ ○*2
管式
－ ○
根据元件数据中「元件废弃」的设置，废弃到指定的地方。
*1 显示对话框，选择是将元件归还还是废弃。连续测量时，在开始前询问。
*2 当废弃方法为「IC 回收带」「 元件保护」时，将按设定进行处理。
3) 选择用于吸取的供给装置
如果同一元件有多个供给装置(吸取数据)，初始值为从最初输入的数据开始吸取元件。
4) 改变吸取坐标
无法顺利吸取时，可用手动输入或进行坐标示教，改变吸取坐标。
5) 手动吸取
当没有吸取数据时，可用手动将元件安装到吸嘴上。
但在这种情况下，不能输入吸取坐标。也不能操作供料器。
第 1 部 基本篇 第 4 章 制作生产程序
4-257
(5) 单独测量
只对被选择的元件进行测量。
1)设置单独测量的条件

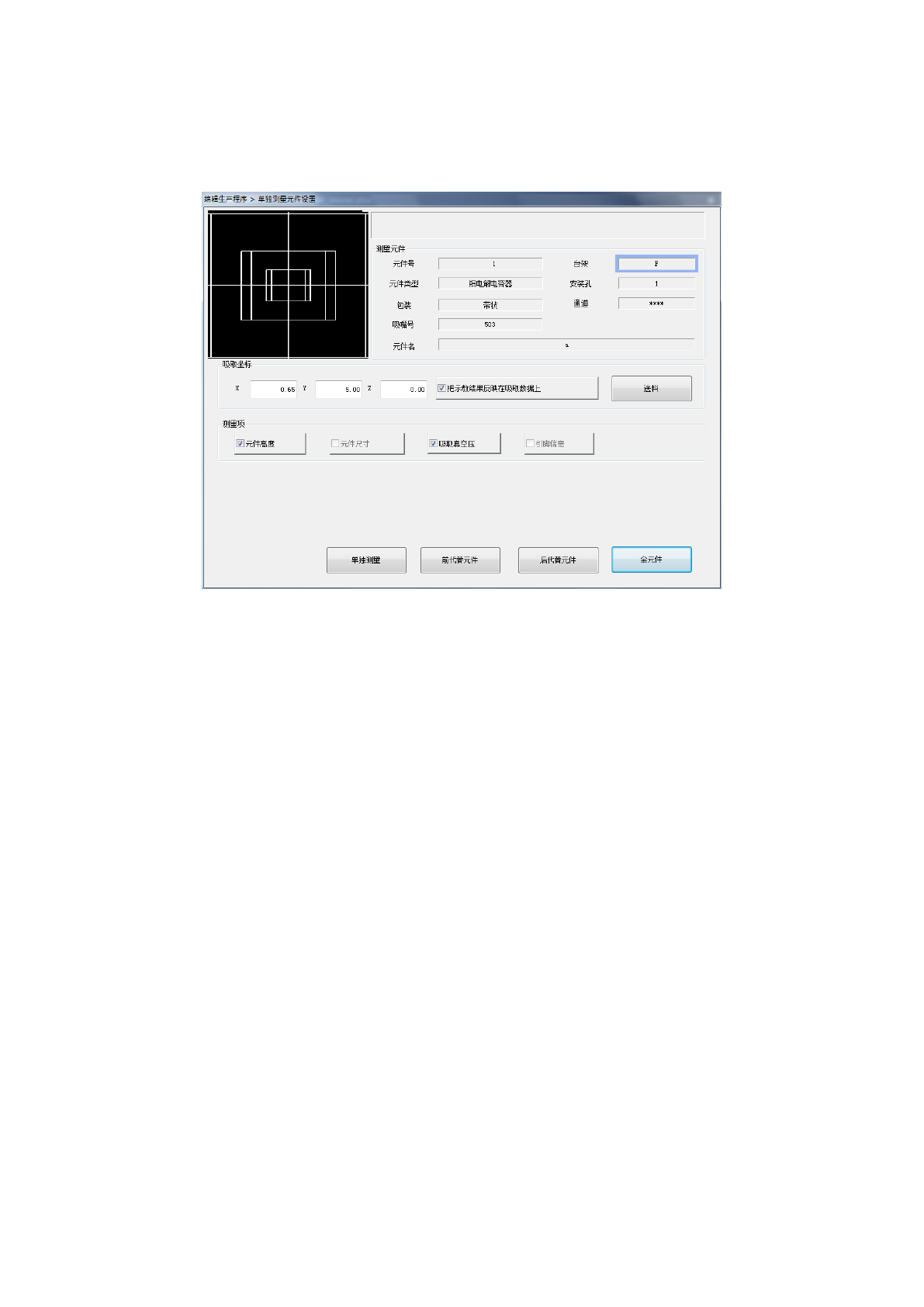

从编辑程序菜单中选择「机器操作」-「单独测量」后，显示如下画面。
① 测量元件
显示要测量元件的内容。
② 吸取坐标
显示吸取元件的吸取位置的内容。
可以更改为前代替元件和后代替元件的吸取位置。
在没有吸取数据的情况下，各项目不显示，不能进行吸取位置的变更、送料和示教。
● 变更吸取坐标
如果测量时使用的元件的吸取位置与实际不同，可对贴片坐标进行示教。
也可不示教手动输入变更。
● 把示教结果反映在吸取数据上
选择是否将使用示教功能的示教结果反映到吸取数据。
不勾选时，坐标仅适用于此次吸取时。
● 送料
对供料器进行一次送料，送出元件。(32mm的纸带除外)。
③ 测量项
选择需要测量的项目。默认为选择所有可测量的项目。
根据元件类型，可测量的项目有所不同。
④ [单独测量] 按钮
执行单独测量。
⑤ [前代替元件] 按钮、[后代替元件] 按钮
如果当前显示的元件有代替元件时，显示此项。
⑥ [
返回] 按钮
结束单独测量，返回到原来的画面。
