第 1 部 基本篇 第 4 章 制作生产程序
4-94
e) 弯曲度
为了检查引脚水平方向的弯曲，设置检测水平值。
该值是相对于引脚间距的引脚弯曲率。通常请设置为20%～30%。
若缩小判定值，检查将变得严格。
引脚弯曲检测水平
引脚的垂直方向检查（引脚悬浮检查），要使用选项的共面功能。
③ 引脚方向
元件种类为单向引脚连接器时，设置有引脚的面是上还是下。
④ 识别引脚种类
对连接器元件，通常需要识别所有引脚，如只能识别两端的引脚，或两端有引脚以外的发光物时，
只能分别按仅对两端引脚进行识别，或把发光物体假定为引脚，仅将两端引脚除外进行识别。
项目
内容
所有引脚 将所有引脚作为识别对象。
仅对两端引脚
从引脚两端开始指定识别引脚的范围。
两端引脚除外
从引脚两端开始指定不识别引脚的范围。
指定为“仅识别两端引脚”、“两端引脚除外”时，要输入左上、右上、左下、右下的引脚根数，指
定识别范围。
元件种类
识别图案
引脚数输入范围
左上角
右上角
左下角
右下角
单向连接器
所有引脚
仅两端引脚
两端引脚除外
****
1－3
0－3
****
1－3
0－3
****
****
****
****
****
****
双向连接器
Z 引脚连接器
所有引脚
仅两端引脚
两端引脚除外
****
1－3
0－3
****
1－3
0－3
****
1－3
0－3
****
1－3
0－3
※引脚数在 2 根以下时，有时识别精度会降低。
ΔＬ
Ｌ
第 1 部 基本篇 第 4 章 制作生产程序
4-95
<引脚识别图案的含义及图形>
● 两端引脚除外：以指定的两端引脚根数以外的引脚为识别对象
※请在引脚数里输入作为识别对象的引脚数。（不包括被除外的引脚数）
2) 元件类型 球元件时
※制作球元件的图像数据时，要按元件的仰视图制作数据。
请按仰视图看到的球的各种信息进行设置。
俯视图 仰视图
① 球间距
输入球之间的尺寸（Ｘ、Ｙ）。
Ｙ
● 仅两端引脚：只识别指定的两端引脚根数 ● 识别所有引脚：所有引脚为识别对象
识别
识别
不识别内侧引脚
识别 识别
球之间的间距
识别 识别
Ｘ
不识别外侧引脚
识别
识别
第 1 部 基本篇 第 4 章 制作生产程序
4-96

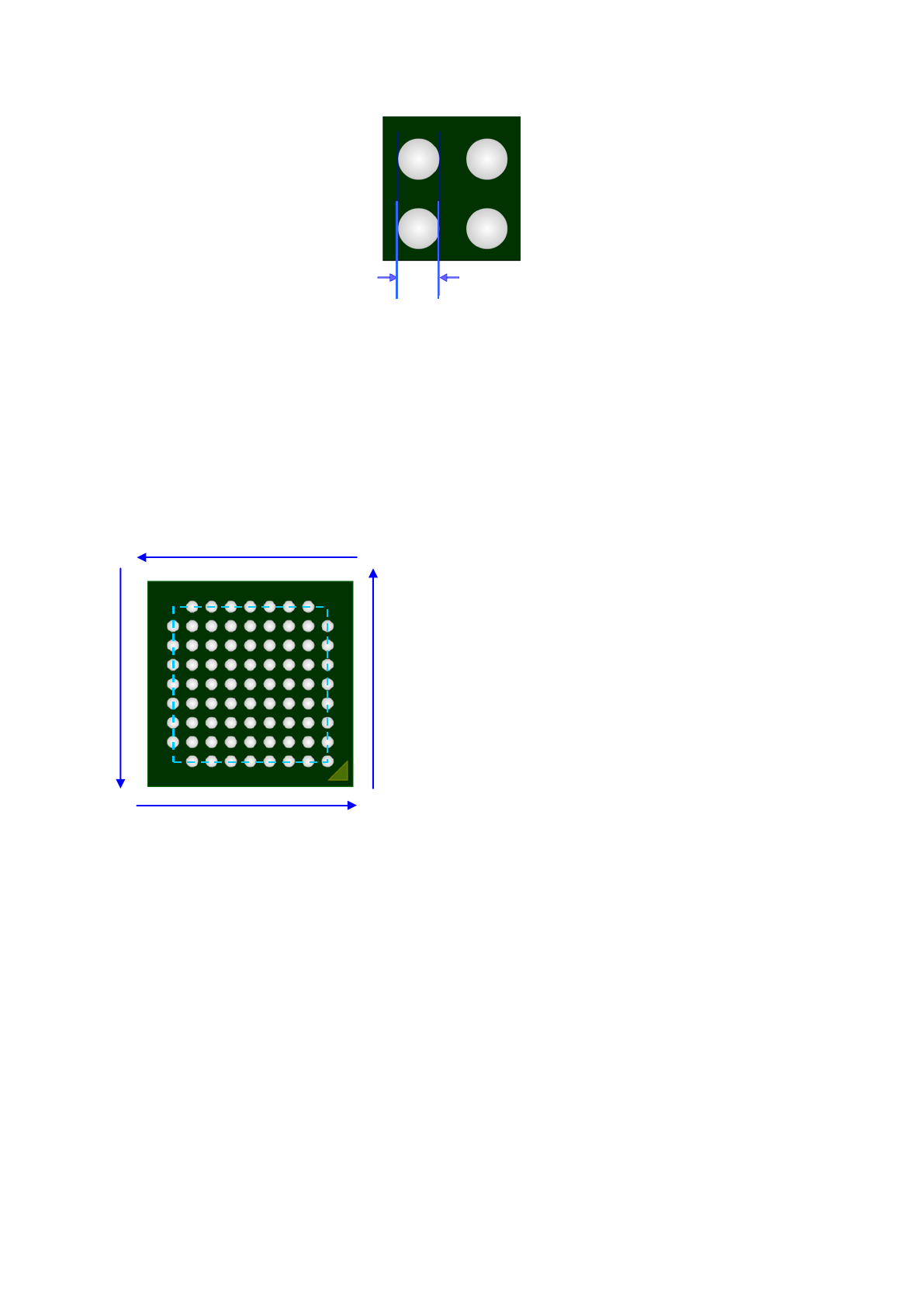

② 球信息
a) 宽度
输入球的宽度（直径）。
ｂ) 数
（下、右、上、左）
输入相对各个边外围的球数。
即使外围有欠缺的球时，也请输入假定无欠缺状态时的数目。
ｃ) 开始/缺少
（下、右、上、左）
如果各边的外围的球有缺少时，要输入欠缺的信息。
缺少信息可分别在 4 个边上设置，1 个方向最多可设置 3 处。
数 开始 1 缺少 1 开始 2 缺少 2
（引脚）（忽略始１）(忽略数１)(忽略始２)(忽略数２
)
下 9 1 1 0 0
右 9 0 0 9 1
上 9 1 1 9 1
左 9 1 1 9 1
１
１
１
１
球宽度
