第 1 部 基本篇 第 2 章 生产 2- 45 1) 生产信息项目 显示生产的一般 信息。 No. 项目 内容 1 实际生产数量 显示实际生产的 基板数量。 操作选项的 [ 生产 / 显示 ] 选项卡的 [ 递减生产基板数量 ] 选项被选中时， 显示「 剩余未 生产件数 」 。 2 计划生产数量 显示计划生产 的基板数量 。 3 总贴片点数 显示 基板上所有贴 片点数。 4 顺序 显示输入顺序还 是优化顺序生产。 5 无元件次数 显示…
第 1 部 基本篇 第 2 章 生产
2-44
2-8-3-1 生产状态
选择窗口-生产状态(生产状况)，即可显示生产状况画面。
显示生产中的各机器的状态。

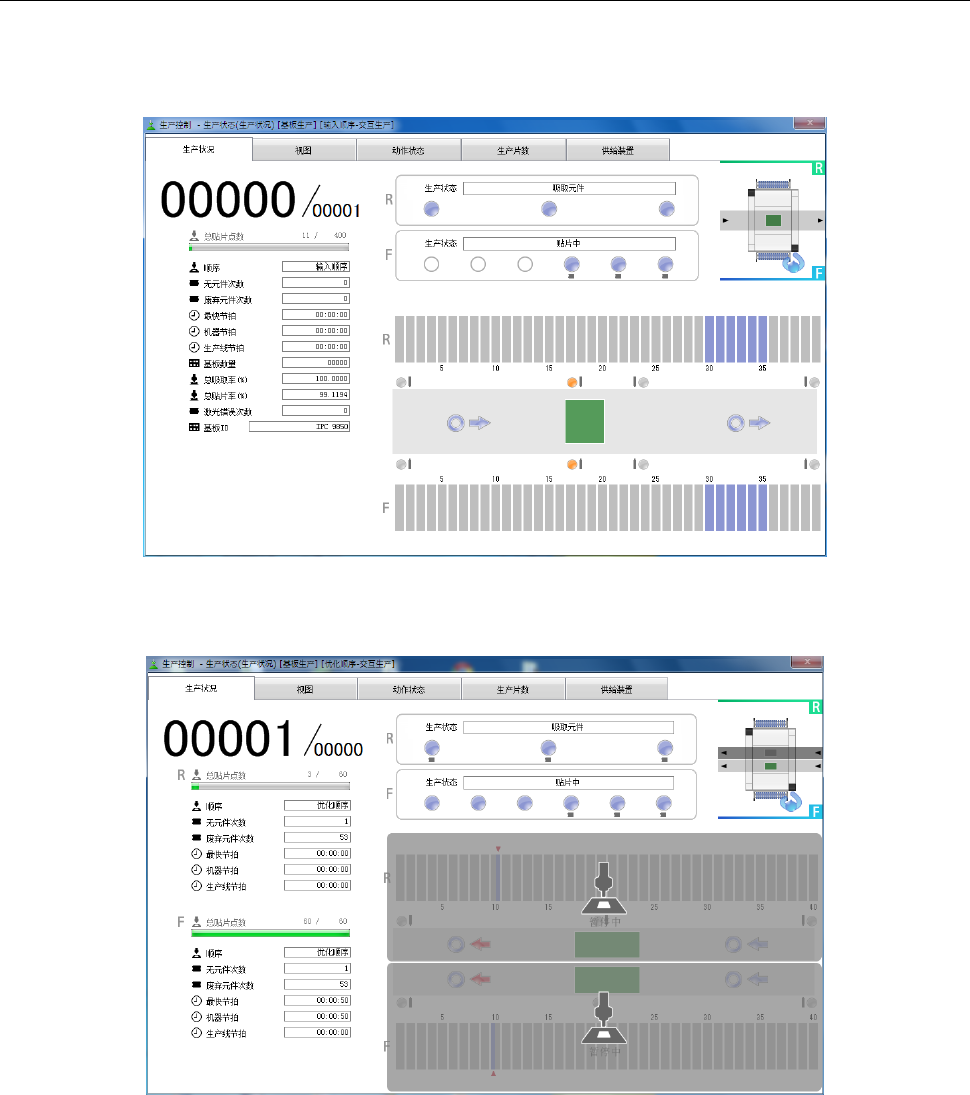

・ 生产状况画面(单通道)
・ 生产状况画面(双通道)
第 1 部 基本篇 第 2 章 生产
2-45
1) 生产信息项目
显示生产的一般信息。
No.
项目
内容
1
实际生产数量
显示实际生产的基板数量。
操作选项的[生产/显示]选项卡的[递减生产基板数量]
选项被选中时，显示「剩余未生产件数」。
2
计划生产数量
显示计划生产的基板数量。
3
总贴片点数
显示基板上所有贴片点数。
4
顺序
显示输入顺序还是优化顺序生产。
5
无元件次数
显示累计的元件用完次数。
6
废弃元件次数
显示累计的吸取元件废弃的次数。
7
最快节拍
显示机器节拍的最好成绩。
(
贴片时间最短的项目
)
8
机器节拍
显示
1
块基板从搬入贴片机到该基板搬出的时间。
9
生产线节拍
显示从搬出
1
块基板到搬出下一块基板的时间。
10
基板数量
显示「实际生产的基板数量／计划生产的基板数量」
。
设定了操作选项的「生产(显示)」选项卡的［递减生
产基板数量］时，则显示「剩余基板的数量／计划生
产的基板数量」。
11
总吸取率
(%)
显示机器整体的吸取率。
12
总贴装率
(%)
显示机器整体的贴装率。
13
激光错误次数
显示发生激光识别错误的次数累计。
14
基板
ID
显示生产程序的基板
ID
。
第 1 部 基本篇 第 2 章 生产
2-46
2) Head、台架信息项目
显示各 Head、台架的状态。
各项目的内容如下。
No.
项目
内容
1
生产状态
显示当前的生产状态的项目。
详细情况请参见下表。
2 Head
显示项目表示的
Head
编号。
正常状态
错误状态
未使用状态
No.
显示文字
状态
1
传送动作中
基板传送中
2
VCS
识别中
图像识别元件的
VCS
识别处理中
3
基板向传送等待位置移动中 基板向传送等待位置移动中
4
读取共通标记中 共通标记的识别中
5
区域标记读取中 区域识别处理中
6
BOC 标记读取中 BOC 标记识别中
7
坏板标记读取中 坏板标记检出中
8
台架标记读取中
台架标记读取中
9
区域坏板标记读取中
区域坏板标记检出中
10
全局坏板标记读取中 全局坏板标记检出中
11
吸嘴安装中 吸嘴安装中、或正在移动到吸嘴安装位置
12
吸嘴返还中 吸嘴返还中、或正在移动到吸嘴返还位置
13
元件贴片中 元件的贴片中、或正在移动到贴片位置
14
元件吸取中
元件的吸取中、或正在移动到吸取位置
15
元件废弃中
元件废弃中、或正在移动到元件废弃位置
16 助焊剂涂覆装置动作中 助焊剂或焊锡转印中
17 生产准备中 生产的准备中
18 其他状态 其他动作中
生产状态
元件吸取中
