第 2 部 功能详解篇 第 12 章 选项组件
12-15

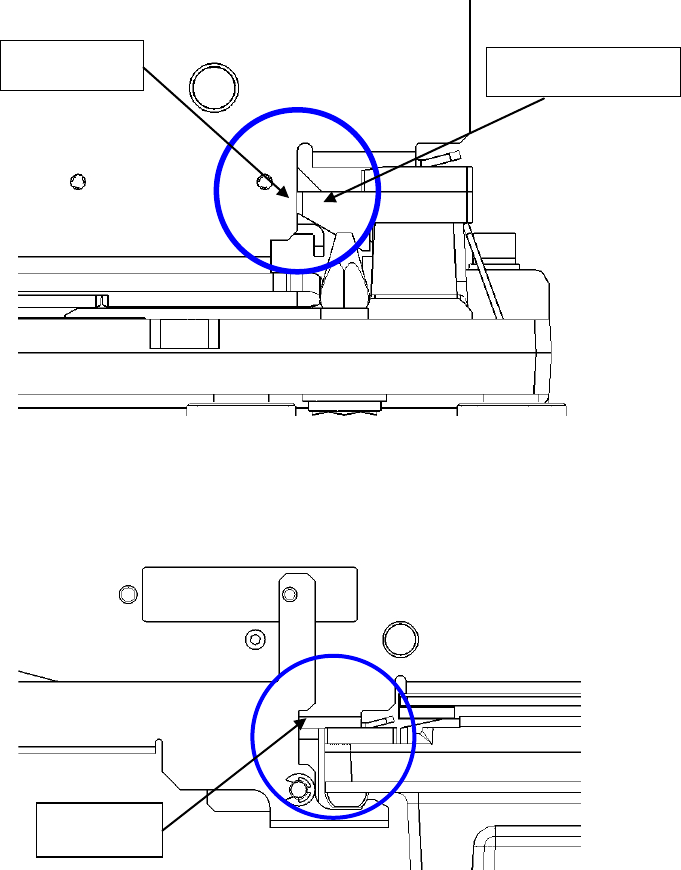

3） 插入托盘，直到侧面板顶住固定块时，放开侧面板和锁架，用锁架锁住。
注）请确认托盘架已被用锁架锁住。
4） 拆卸时，按逆向步骤进行。
侧面板
固定块
锁架
第 2 部 功能详解篇 第 12 章 选项组件
12-16
12-3 电动式供料器用统一更换台车(EF/RF)
可在主机上整批地装卸供料器类，在生产中进行下一次供料器的外部准备，节约准备工作时间。
注意
请确认「E 台架 L,R④ 」、「 台架升降机⑤ 」、「 台架支架⑥ 」、「 台架连接器 A⑦ 」、
「台架连接器 B⑧」背面等与机器主体的接触部位上无元件及其他物品。否则，
台架上升时会干扰，不仅损坏该物品，还会损坏机械及连接部位，引起短路，
造成火灾等危险。
④
⑤ ⑥
①电动式供料器用统一跟换台车主体
②E 台架
③供料器台架开关
④E 台架 L,R
⑤台架升降机
⑥台架支架
⑦台架连接器 A
⑧台架连接器 B
②
⑦
①
③
⑧
第 2 部 功能详解篇 第 12 章 选项组件
12-17
(1) 安装步骤
1) 在「E 供料器台架②」上安装各供料器。
2) 确认「供料器台架开关③」为关闭状态。
3) 把「电动式供料器台车主体①」推入贴片机主机内，直到顶住的位置。
打开「供料器台架开关③」，则「E 台架②」会上升，安装在贴片机主机上。
(2) 拆卸步骤
1) 关闭「供料器台架开关⑨」后，「E 供料器台架②」会下降。
2) E 台架完全下降后，从「E 供料器台架连接器④」拔下插头，把「电动用供料器台车主体①」
拉出。
按上述拆卸步骤，请务必关闭供料器台架开关，E 台架下降后，再拔掉 E 台架插头。
·为防止伤害人身和装置，
供料器台的安装，请等到主机完全停止后再进行。
·操作供料器台架开关时，要目检确认供料器台架开关，注意不要与其他开
关类，特别是电源总开关搞错，然后再进行操作。
另外，操作供料器台架开关时，请勿将手伸入装置内部，也不要将脸和头
靠近装置。
·在电动用供料器台车上，把供料器台架安装到机器主机后，在各种供料器
吸取位置示教时，或在基本生产运行时，请不要将手放在供料器台上，也
不要对其施加负荷。
传送带
3mm 以下
把「电动式供料器统一更换台车①」推入贴片机主
机前，请确认传送带的伸出量，应为从电动式供料
器编带排出口起 3mm 以下。
如果超过 3mm，请沿着电动式供料器边缘切下。
编带前端与传送方向直角切断。注意保持编带从排
出口水平传出，不要扭曲。
注意
注意
在更换台前后中有一方下降的状态下运行机器时，XY 轴的动作将以安全盖(安全罩)
打开时的状态以低速移动。
注意
注意:
