第 2 部 功能详解篇 第 12 章 选项组件
12-49
12-8-4 设置焊锡偏移校正参数
在机器设置画面上选择「功能设定」 -「设置焊锡偏移校正」后，会出现如下[焊锡偏移校正]画面。
可在该画面上设置检测领域容限值、变更示教用参数的初始值。
12-8-4-1 设置检测范围补偿
通过[设置组]－[设置焊锡偏移校正]的[设置检测领域容限值]设置检测范围的偏移值。
检测范围需要大于位置偏移检测值算出的范围时，请输入该值。焊锡识别，可在位置偏移检测值加补
偿值的范围内进行。
※ 输入补偿值后只会扩大检测范围，位移检测判定值没有变化。
但，扩大检测范围后，可能会检测出识别对象外的焊锡等错误，造成识别不稳定。
デフォルト検出領域
焊锡外形
検出領域
位置ずれ検査値
検出範囲マージン
设置焊锡检测领域容限值
变更示教用参数的初始值
位移检测值
检
测领域容限值
焊锡外形
检测领域默认值
检测范围
第 2 部 功能详解篇 第 12 章 选项组件
12-50
12-8-5 设置焊锡示教初始值
设置焊锡示教参数初始值。
各装置都可设置[焊锡用 2 值化阈值]、[位置偏移阈值]、[面积检查阈值]、[垂直照明]、[焊锡照明]、[对
比度图案]等焊锡示教初始值。
选择[默认值]按钮，可把所有设置值恢复为出厂时的初始值。

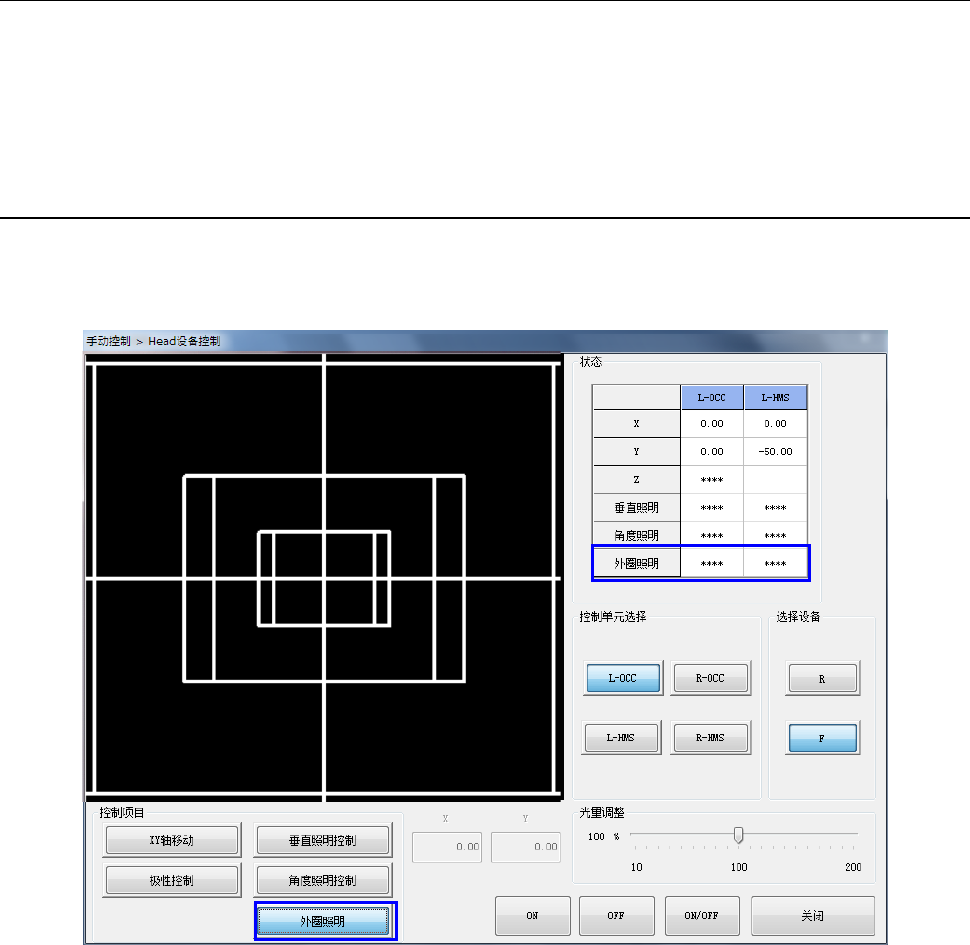

12-8-6 手动控制
可通过手动控制的[Head]- [Head 设备控制]打开 Head 设备控制对话框，选择「控制项目」的[外圈照
明控制]，用[ON]、[OFF]、[ON/OFF]按钮，操作各项照明的打开 / 关闭。
第 2 部 功能详解篇 第 12 章 选项组件
12-51
12-8-7 焊锡校正设置流程
① 从生产程序贴片坐标中选择 2 个或 3 个焊锡识别点的位
置。
* 位置，尽量选择在围绕贴片范围的外侧，避免 3 点直
线排列。
* 丝网印刷等明亮度与焊锡相近的不要邻接在一起。
* 建议把识别的贴片点设置在最下层。
② 把焊锡识别用的区域基准标记数据的标记类型，改为[焊
锡]。
③ 把上述①选择的贴片坐标，输入到标记坐标。
④ 进行各个标记的示教
⑤ 使用调整功能后识别仍不稳定时，请另设置坐标，得到
识别稳定的位置后注册下来。
⑥ 设置针对焊锡印刷偏移校正贴片点进行区域基准标记
校正。
退出
开始
2 值化阈值示教
输入识别坐标
把标记种类设置为“焊锡”
照明示教
在贴片点设置标记补偿
焊锡外形示教
设置检测阈值
选择识别点
OK
识别结果？
NO
注册标记
按下示教按钮
