第 1 部 基本篇 第 4 章 制作生产程序
4-35

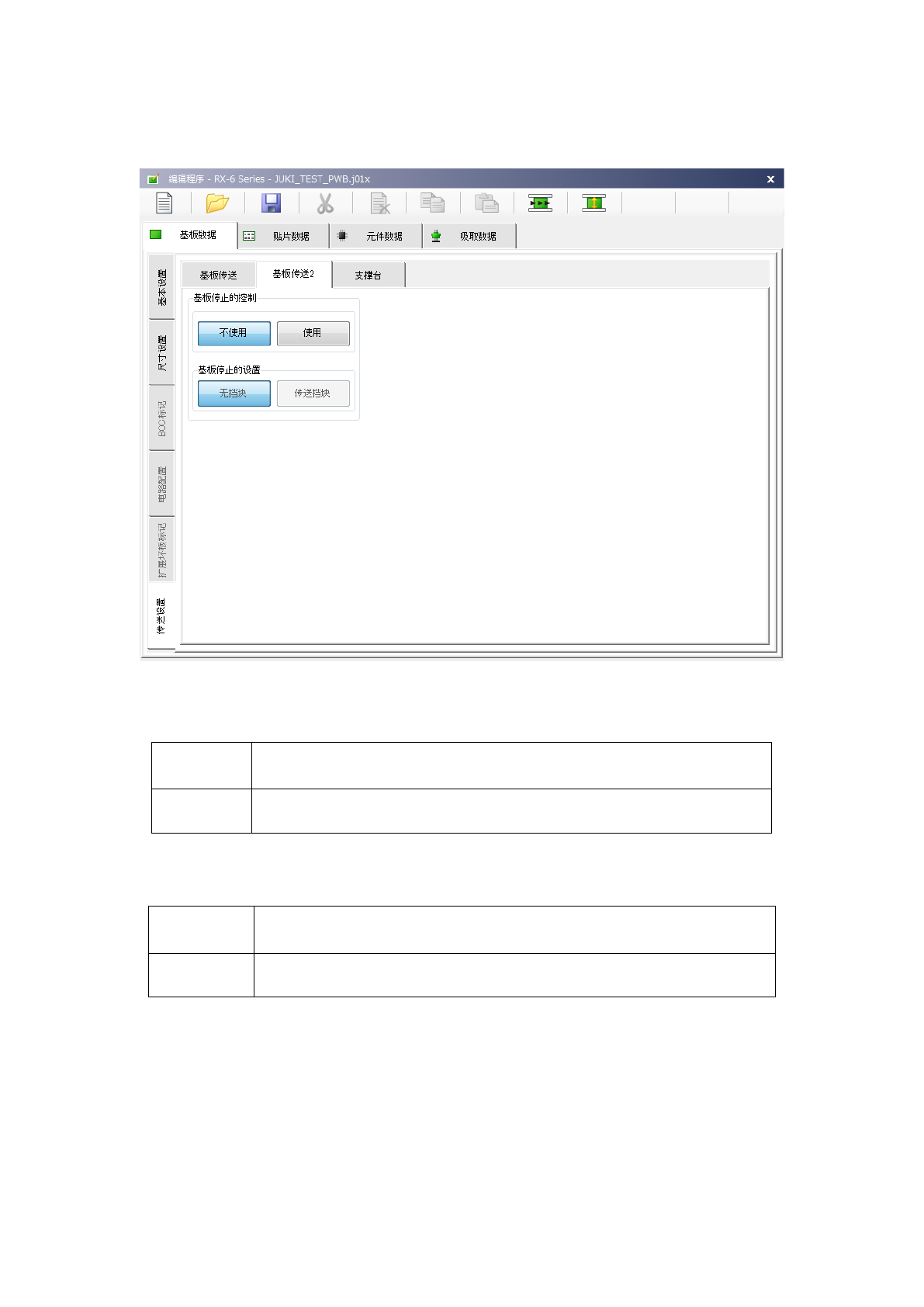

(2) 基板传送 2 画面
在选择了「传送设定」选项卡的状态下选择「基板传送 2」选项卡，即显示如下画面。
1) 不使用 ・使用
选择是否使用基板停止控制中设定的内容。
[不使用]
不使用基板停止控制中设定的内容时，请选择此项。将按照主机端的设
定内容动作。
[使用]
使用基板停止控制中设定的内容时，请选择此项。将按照生产程序的基
板停止设置中设定的内容动作。
2) 基板停止设置
选择是否使用传送停止挡块。
[无挡块]
不使用传送停止挡块时，请选择此项。将基板停止在主机端设定的夹紧
缓冲中。
[传送挡块] 要使用传送挡块时，请选择此项。
第 1 部 基本篇 第 4 章 制作生产程序
4-36
（3） 支撑台画面
在选择「传送设置」选项卡的状态下，选择「支撑台」选项卡时，会显示如下画面。
1) 不使用/使用
选择是否使用支撑台控制中设置的内容。
[不使用]
不使用支撑台控制中设置的内容时，请选择此项。
按主机端设置的内容运行。
[使用] 要使用支撑台控制中设置的内容时，请选择此项。
2) 基板底面限制
设置支撑台的基板下降限制值。
可设置的值为 5.0～40.0（mm）。
3) 推进量
4) 推进量（陶瓷）
输入支撑台上升时的偏移值｡
支撑销将按照设置的值向上方向推顶基板｡
可设置的值为 0.0～5.0（mm）。
5) 上升加速度
设置支撑台上升时的加速度｡
6) 下降加速度
设置支撑台下降时的加速度｡
第 1 部 基本篇 第 4 章 制作生产程序
4-37
4-3-4 贴片数据
输入与贴片元件的贴片坐标有关的信息。
多电路板时，输入相对于“基准电路”的信息。
贴片点数：与单板基板、多电路板无关，总点数最多可输入 10，000 点。
4-3-4-1 显示贴片数据画面
制作基板数据后，选择画面上方的「贴片数据」选项卡，可显示贴片数据制作画面(下图为制作完
成的示例)。
设置为跳过 (包含元件数据的跳过设置）时，显示会变为橙色，如下所示。
