第 1 部 基本篇 第 4 章 制作生产程序 4- 88 (11) 检查 5 进行 “ 吸取时表面背 面判定”、 “ 贴片 点 元件有无判定 ” 的 相关 设定。 “ 吸取时表面 背面判定 ”是对 0402 元件～ 3216 元件的芯 片电阻是否被 正反面反转供应进行 判定。 吸取时表面背面 判定 1) 检查 设定是否进行 吸取时表面背面判定 。 即使在本 设定 中 “检查” 选择 “是” ，但 如 果 吸取 数据中选择 “不 拍照” …
第 1 部 基本篇 第 4 章 制作生产程序
4-87
各种元件的设定项目
电极尺寸
测量高度
偏移值
引脚偏移量
宽度
长度 下 右 上 左
QFP
○ ○ ○ ○ ○ ○ ○
PQFP (BQFP)
○ ○ ○ ○ ○ ○ ○
SOP
○ ○ ○ ○ × ○ ×
TSOP2
○ ○ ○ ○ × ○ ×
双向引脚连接器
○ ○ ○ ○ × ○ ×
Z
形引脚连接器
○ ○ ○ ○ × ○ ×
TSOP
○ ○ ○ × ○ × ○
单向引脚
连接器
引脚方向 上 ○ ○ ○ × × ○ ×
引脚方向
下
○ ○ ○ ○ × × ×
BGA
× × ○ × × × ×
FBGA
× × ○ × × × ×
上列以外的元件
× × × × × × ×
第 1 部 基本篇 第 4 章 制作生产程序
4-88

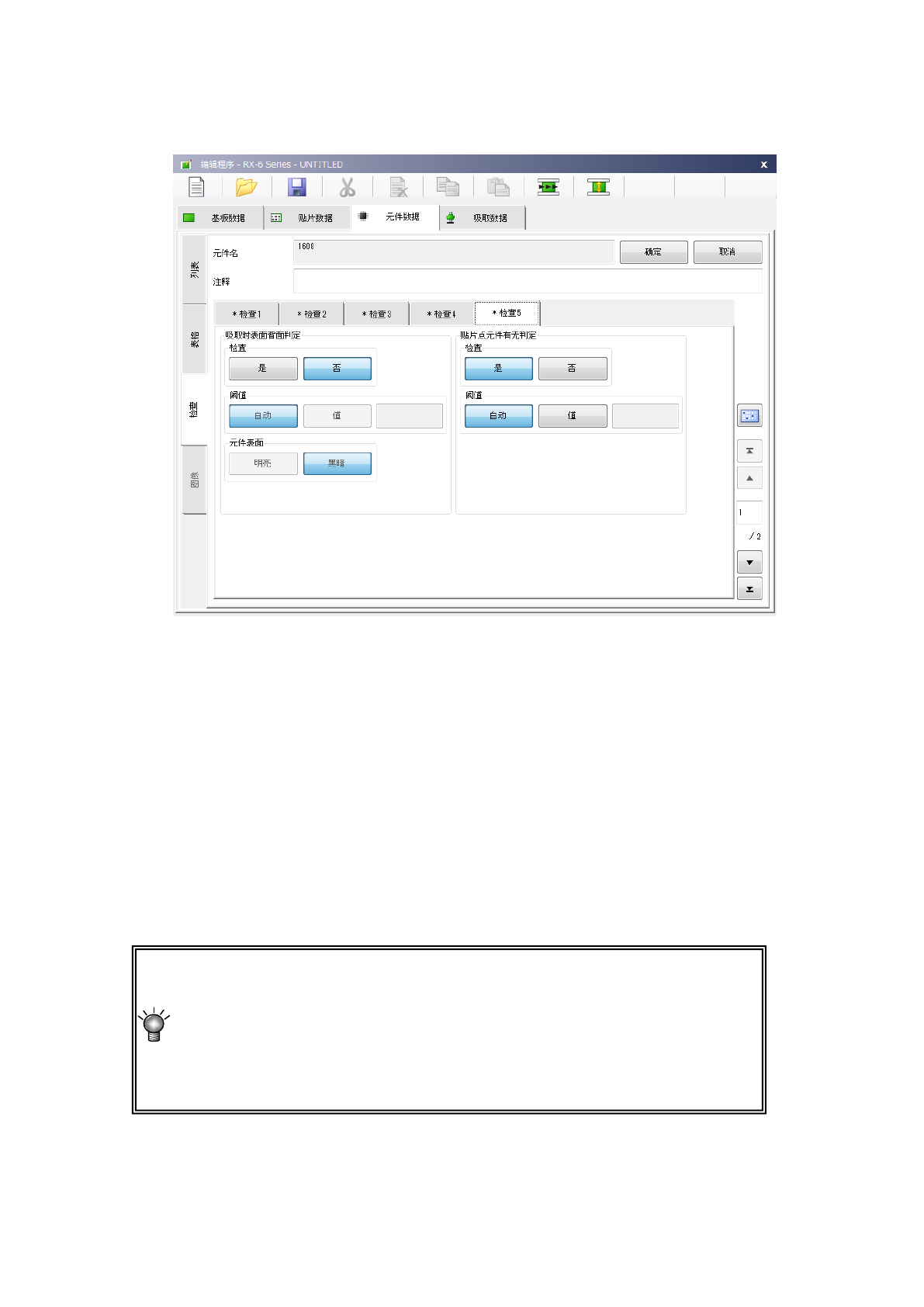

(11) 检查 5
进行“吸取时表面背面判定”、“贴片点元件有无判定”的相关设定。
“吸取时表面背面判定”是对 0402 元件～3216 元件的芯片电阻是否被正反面反转供应进行判定。
吸取时表面背面判定
1) 检查
设定是否进行吸取时表面背面判定。
即使在本设定中“检查” 选择“是”，但如果吸取数据中选择“不拍照”，也不会进行检查动
作。
2) 阈值
为元件表、背面的判定，应指定对取得的图像进行 2 值化的阈值。
通常请选择“自动”。"自动"时，阈值将通过图像识别软件被自动设定为与元件相应的最合适的
值。
在“自动”的情况下若会发生误判定时，可通过选择“值”，手动设定阈值。
“
值
”
的默认值固定位为
128
，但由于不同元件最适当阈值也不同，选择
“
值
”
后，请注意，必须
一边实际进行真实元件的生产，一边进行探索最适当值等的高度操作。
通过“值”直接指定阈值时的指标如下所示。
「元件表面」为「黑暗」的元件
值越小判定越严格，会更容易发生错误。
「元件表面」为「明亮」的元件：
值越大判定越严格，会更容易发生错误。
设定范围为 0~255，默认值为 128。
3) 元件表面
指定判定对象的元件表面比元件背面较明亮还是较暗。
第 1 部 基本篇 第 4 章 制作生产程序
4-89
贴片时元件有无判定
1) 检查
设定是否进行贴片时元件有无判定。
即使在本设定中“检查” 选择“是”，但如果在贴片数据中选择“不拍照”，也不会进行检查
动作。
2) 阈值
指定对于贴片前后图像的一致度的判定阈值。
通常请选择“自动”。选择“自动”时，阈值固定为 100。
在“自动”的情况下若会发生误判定时，可选择“值”，手动对阈值进行微调。
作为通过“值”直接指定阈值时的指标，值越大判定会越严格，
越容易发生错误。
设定范围为 0~255，默认值为 100。
