第 2 部 功能详解篇 第 8 章 机器设置
8-25
8-3-3 传送
8-3-3-1 传送设定

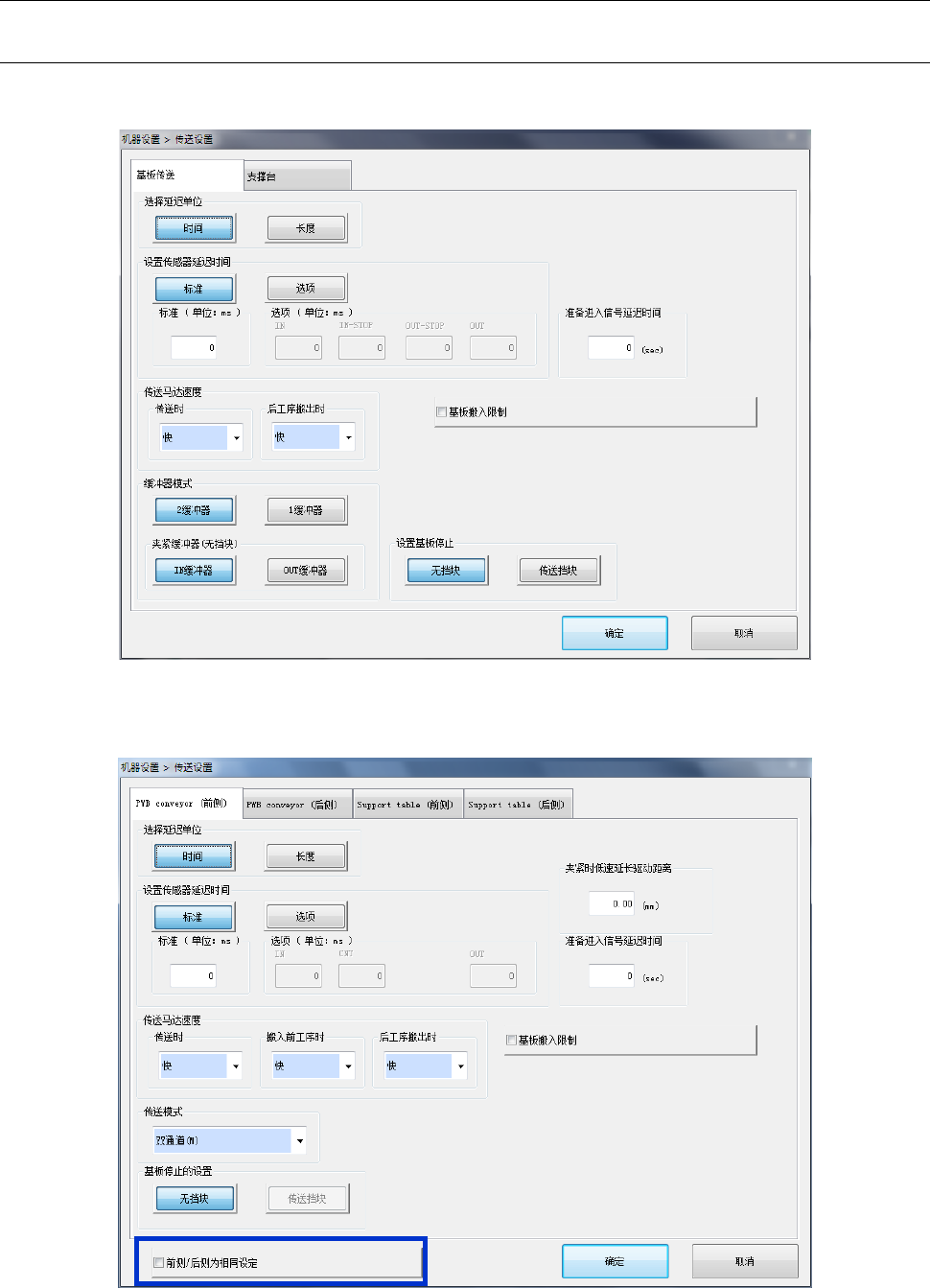

选择基板传送后，会显示下列画面。
点击各选项卡，可指定[基板传送]、[支撑台]。
双通道传送时，将「前侧/后侧为相同设置」设定为 OFF，也可分别设定前后通道。
第 2 部 功能详解篇 第 8 章 机器设置
8-26
(1) 设置项目
No.
项目
设置内容
1
基板
传送
选择延迟单位
(※) 设置基板传送的基板传送传感器延迟设置值的单位。
2
设置传感器延迟时间
(※) 选择标准或选项，设置延迟时间。
3
标准
(※)
对基板传送中的缺口、穿孔基板设置基板传送传感器的
延迟时间，或按长度对所有传感器设置同一值。
4
选项
(※)
在各传感器上分别设置上述的传感延迟时间。
5
准备进入信号延迟时间
(※)
在向下一个工序传送基板动作中的 OUT 传感器检测为
ON 时，在经过 SETUP 中设置的 ReadyIn 信号延迟时
间 后 ，对 ReadyIn 信号的状态进行检查。当 ReadyIn 信
号处于 ON 的状态时，开始向下一个工序传出基板。
ReadyIn 信号延迟时间的设置范围为 1～300 秒。
6
夹紧动作时的低速延长距
离夹紧动作时的低速延长
距离
当进行双通道传送时，能够进行挡块夹紧时的低速进给
量调整。延长距离的设置之初始值为 0，输入范围为
0～180mm。
7
传送马达速度
(※)
设置传送动作中从 IN 传感器到 OUT 传感器的传送速
度。
前工序传入速度，是对从前工序拉进基板，直至中转完
成(IN 传感器 OFF)的速度进行设定。
下一个工序的传出速度，设为从 OUT 传感器到下一个
工序为止的传送速度。
8
传送模式
设定双通道传送的传送模式。
双通道(M)对应直至基板向里的方向 250mm
为止的基板，
双通道(S)对应将后侧通道移动到近侧，直至基板向里的
方向 150mm 为止的基板，
单通道设定为不使用后侧通道，对应基板向里的方向
450mm 为止的基板。
9
基板搬入限制
生产中，将最后一块基板拉入装置传送通路内后，
ReadyOut 信号会变为 OFF 状态。
但是实际此功能运行为２缓冲器规格－仅当设置有
OUT 缓冲器夹紧时，才能动作。
10
缓冲器模式 设置 1 缓冲器／2 缓冲器，按照哪种规格运行。
11
夹紧缓冲器
在缓冲器模式中选择[2 缓冲器]时，设置此项。
12
设置基板停止(※) 设置生产中是否使用传送挡块的基板夹紧。
※如果生产程序已指定了传送设定时，则适用生产程序的设定。
第 2 部 功能详解篇 第 8 章 机器设置
8-27
(2) 设置方法
1) 选择延迟单位
a) 使用单选按钮设置延时单位。
b) 选择[时间]时，基板传送传感器延时中设置的值作为 ms（毫秒）处理，进行延时。
c) 选择[长度]时，基板传送传感器延时中设置的值作为 mm、1/100mm、或 inch 处理，进行延时。
2) 设置传感器延迟时间（标准、选项）
a) 使用按钮选择标准或选项。
b) 如果为选项，可设置各传感器的延迟时间或长度。
c) 可按照 0～2500(ms),0～1000(mm: 单位为 mm 时)的值设置。
d) 对于 30 mm 的缺口大约设置 60 ms 的数值。
3) 准备进入信号延迟时间
a) 可按照 0～300 的数值进行设置。
4)
夹紧动作时的低速延长距离
a) 可设置 0～180.00mm 的值。初始值为 0。
b) 使用传送挡块时可以延长低速进给量。
c) 当设置值为 0 以外的值时有可能降低传送节拍。
5) 传送马达速度
a) 可分别设置传送时、前工序搬入时、和后工序搬出时的设定。
b) 可通过组合框设置 4 个级别。
6) 传送模式(仅双通道传送)
a) 可通过组合框设定双通道(M)／双通道(S)／单通道。
(外侧轨道基准的规格不能选择双通道(S))
7) 基板搬入限制
a) 使用复选框，可设置功能的 ON/OFF。
8) 缓冲器模式（仅单通道传送）
a) 使用单选按钮，可设置 1 缓冲器／2 缓冲器。
9) 夹紧缓冲器（仅单通道传送）
a) 使用单选按钮，可设置 IN 缓冲器／OUT 缓冲器。
缓冲器模式为[2 缓冲器]时，才能选择此项。
10) 设置基板停止
a) 使用单选按钮，可设置无挡块／传送挡块。
可使用传送挡块时，才能选择此项。
