第 2 部功能详解篇第 12 章选项组件 12 - 35 发生误检测、未检测时，请重新调整 T R8S 端的供料器浮动传感器高度。操作步骤 ① 请打开 ETF8 S 的供料器护罩，插入后侧 1 号、 7 号、 14 号通道。 ② 如果未能检测到打开的供料器护罩，将 T R8S 端的供料器浮动传感器一点点地下降到要检测的位置。 ③ 将 ET F8D 插入后侧 1 号、 7 号、 14 号通道，拔出时…

第 2 部功能详解篇第 12 章选项组件

12-34

・调节器旋转 1 圈会变化 2.5mm 高度。

・调节器的螺丝存在游隙，用螺母固定调节器时，请注意以下事项。

① 考虑游隙，使 Z 高度处于 -9.15mm 左右

② 拧紧固定用螺母时，调整高度用螺母也要用扳手夹住，紧紧压住调节器，使其不会旋转。

・请均匀旋转 4 个脚轮、调节器，使其接地。

・安装完成后，将 EF08（HS 或 HD）插进后侧 14 号通道，如果没有干扰，即为正确位置。

请关闭 RX-6 安全罩，确认 TR8S 不会干扰主机。

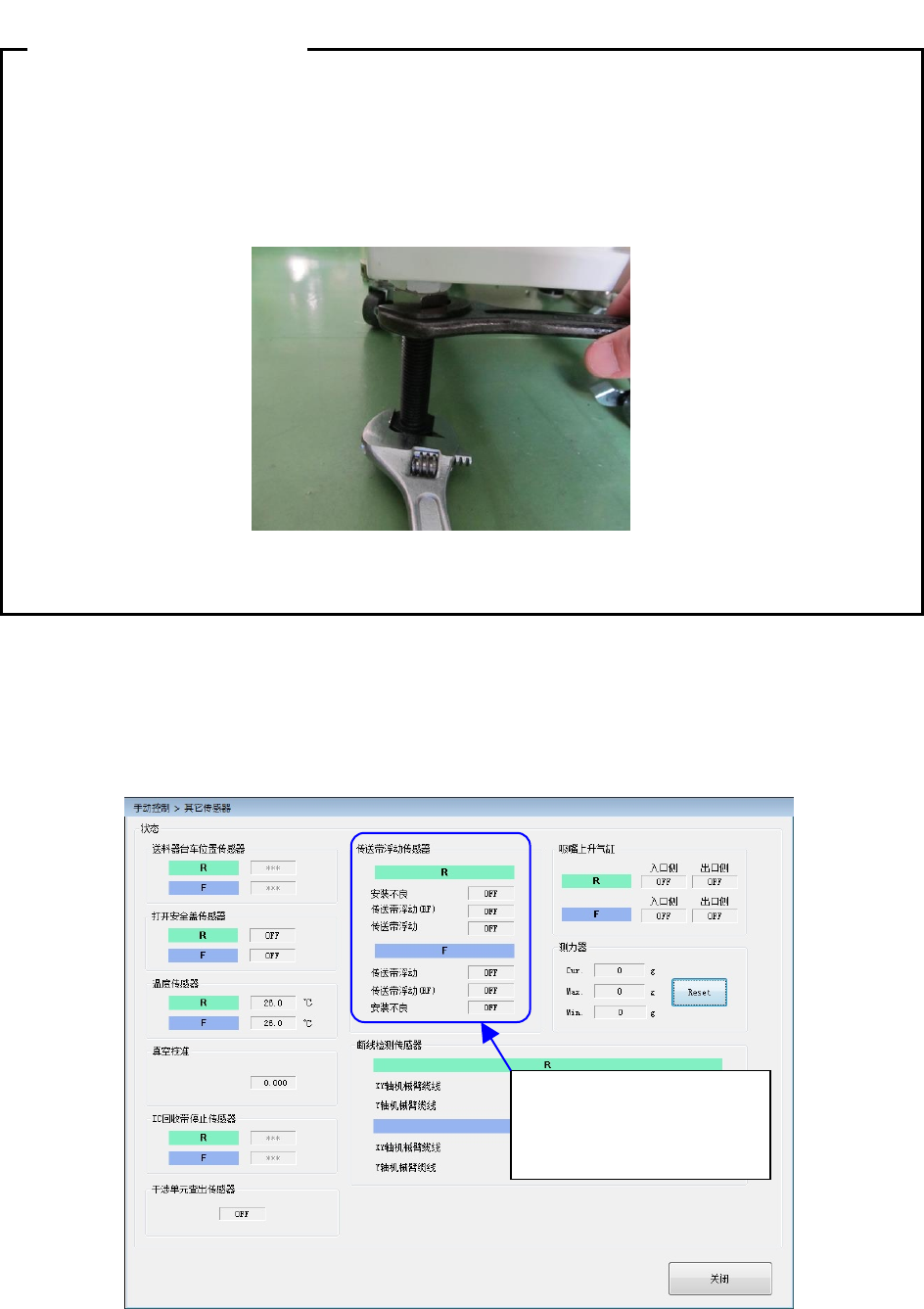

(8) 传感器确认

进入手动＞其他＞其他传感器

请使用 ETF8S 及 ETF8D，对后侧供料器浮动传感器的动作状况进行以下作业并进行确认。

・故意打开供料器护罩，插入台架时传感器是否变为 ON。

・在供料器护罩正常关闭的状态下，从台架拔出供料器时，传感器为 OFF 的状态下能否拔出。



水平调整的提示

供料器浮动传感器

・检测出时「ON」

・未检测出时「OFF」

第 2 部功能详解篇第 12 章选项组件

12-35

发生误检测、未检测时，请重新调整 TR8S 端的供料器浮动传感器高度。

操作步骤

① 请打开 ETF8S 的供料器护罩，插入后侧 1 号、7 号、14 号通道。

② 如果未能检测到打开的供料器护罩，将 TR8S 端的供料器浮动传感器一点点地下降到要检测的位置。

③ 将 ETF8D 插入后侧 1 号、7 号、14 号通道，拔出时在轨道的游隙之间摇动供料器。

④ 如果发生了误检测，请将 TR8S 端的供料器浮动传感器一点点地上升至不误检测的位置。

⑤ 请再次进行①的操作，确认检测到供料器护罩打开。

通常仅进行①和③，发生重新调整时，请进行②、④、⑤的操作。

最后，请进行「MTS 安装位置偏移量」的设定。

12-5-3 TR8S 拆卸方法

① 使 RX-6 动作停止。

② 使脚轮接地，使调节器的脚从接地面升起。

➂ 将 TR8S 缓缓拉出，勿使其与 RX-6 内部配件接触损坏。

④ 关闭一下主机空气阀门，拔下通信线、电源线、空气管。

将 TR8S 从 RX-6 拆下后，务必装上分离的安全罩配件

、气弹簧、

护罩挡块。

如果在安全罩开口部位打开的状态下使 RX-6 动作，若手或身体

误伸入动作中的装置中，会造成重大事故。

警告

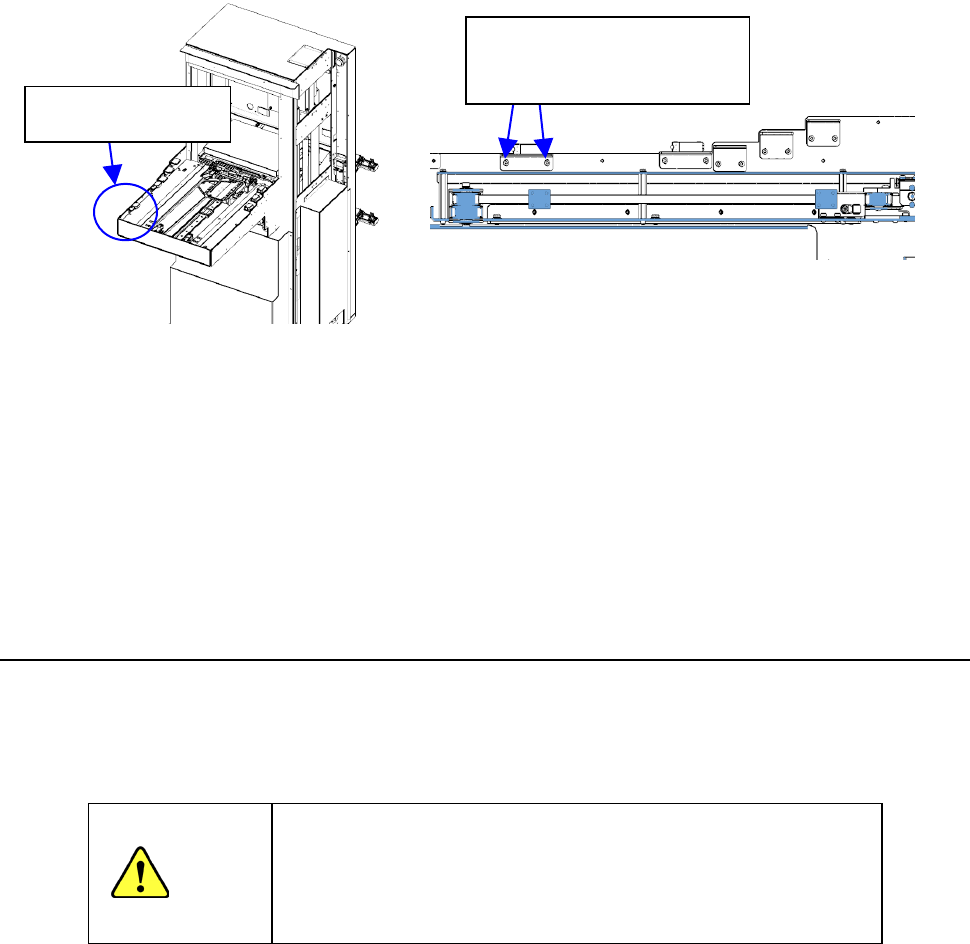

供料器浮动传感器

サ

调整时，稍稍拧松螺丝，逐

步对高度进行调整。

第 2 部功能详解篇第 12 章选项组件

12-36

12-6 夹式吸嘴

夹式吸嘴，是用于吸取和贴装表面没有吸取面的元件、激光·图像两用的吸嘴。（亦译为“抓取吸嘴”）

12-6-1 特点

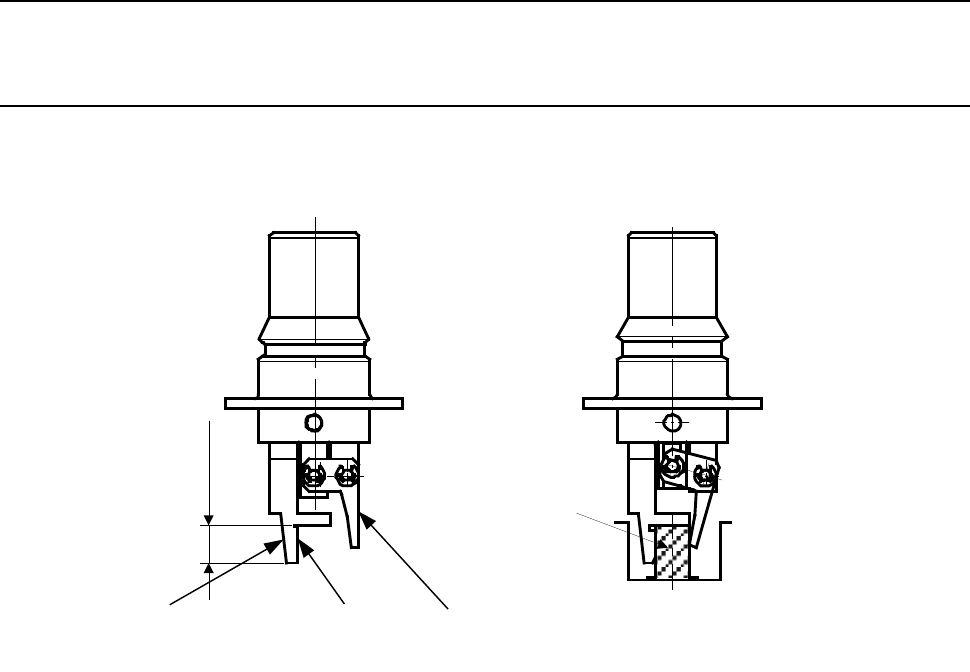

夹式吸嘴，专用于吸取表面无吸取面的元件，通过「固定臂」和「摇臂」组合，从元件侧面吸取元件。抓

取力度强，可稳定吸取/贴片。

部品

つめ深さ

押し当て位置

②

①

① 固定臂

② 摇臂

钩爪深度

夹持位置

（紧贴位置）

元件
