6) 从主机里取出真空泵。
※ 取出时，请一边向①前方拉出的同时向②后方斜倾倒，保持这种状态向③前方拉出。
※ 拆下真空泵时请勿握住连接管。
连接管
六角头螺栓（M6×2）
操作手册 I
3-49
●更换密封圈
1） 取下泵头盖的 4 个（左右合计共 8 个）内六角螺栓(M6×95)。
2） 取下泵头盖内侧的黑色密封圈，共 2 个，更换上新的密封圈。
※请确认密封圈完全放入泵头盖的密封垫圈槽内。
3） 请用 5.0N・m 的力对角拧紧固定泵头盖用的内六角螺栓(M6×95)，使其关闭。
※更换其它消耗零件时，请不要关闭盖（罩），参照各部位的更换步骤操作。
●更换 O 环 P-10
1） 用与更换密封圈相同的要领，卸下泵头盖、连接管。
2） 把 O 环 P-10 安装到位于连接泵头盖之间的连接管。
3） 进行更换，插入连接管时请注意不要划伤 O 环。（1 根管内两侧有 2 处）
※更换前，请清扫连接管的 O 环沟、泵头的连接管安装孔。盖（罩）的安装，请按照密封圈的更换
顺序进行操作。在更换其它消耗零件时，请不要关闭盖（罩），参照各部位的更换步骤操作。

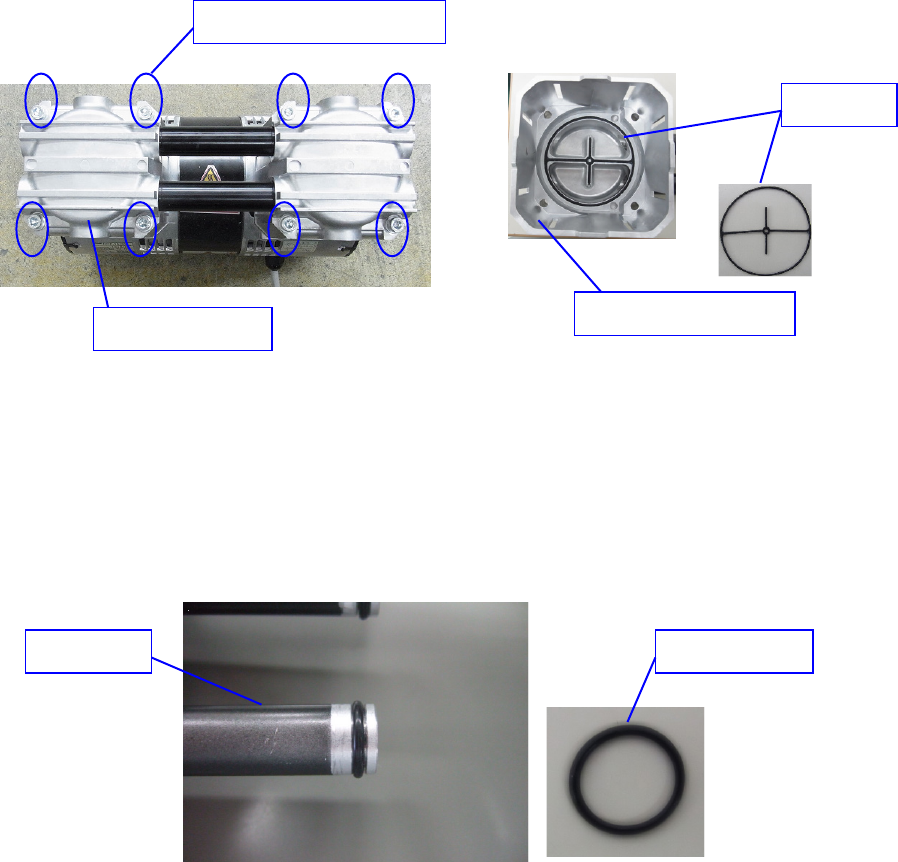

泵头盖内侧
O 环 P-10
密封圈
连接管
内六角螺栓(M6×95)
泵头盖
操作手册 I
3-50
●
吸排气阀的更换
1） 拆下阀挡板。
2） 取出吸排气阀，更换新的吸排气阀。
※盖（ 罩 ）的安装，请按照密封圈的更换顺序进行操作。在更换其它消耗零件时，请不要关闭盖（ 罩 ），
参照各部位的更换步骤操作。
●更换气缸密封圈
1） 拆下气缸板。
2） 取下气缸密封圈，更换新的气缸密封圈。
※盖（ 罩 ）的安装，请按照密封圈的更换顺序进行操作。在更换其它消耗零件时，请不要关闭盖（ 罩 ），
参照各部位的更换步骤操作。
阀挡板
吸排气阀
气缸板
气缸密封圈
