操作手册 I 3- 45 13 ） 请安装下部排出 导轨 。 顶 到底再安装 下部排出 导轨
操作手册 I
3-44
11）请按照相反步骤安装切带单元。
12）请安装供料器台架(台架上升状态)，调 整 上部排出轨道的排出轨道板与固定块的间隙为 0.5～
1mm。
把固定供料器台架支撑用的螺
丝，及固定切带单元支撑板用的
螺丝拧松，调整间隙后再拧紧。
0.5～1
固定块(供料器台架)
排出导轨板
上部排出导轨
切带器下面
上部排出导轨
顶住安装
操作手册 I
3-45
13）请安装下部排出导轨。
顶到底再安装
下部排出导轨
操作手册 I
3-46
由于损耗，可能造成以下零件压力降低。
<损耗零件一览>
更换零件组
件号：40138045
检查部位
使用数量
检查内容
检查方法
碗形密封垫圈 2 有无异常磨损、硬化、龟裂等现象 目检
气缸密封圈
2
有无变形、硬化、龟裂等
目检
吸排气阀
2
有无变形、硬化、缺损
目检
O 环 S-67 2 有无变形、磨损、硬化、龟裂等 目检
Head
密封圈
2
有无变形、硬化、龟裂等
目检
●真空泵的更换准备
1) 请按照前一项的「切带单元的更换」，拆下下部排出导轨。
2) 确认真空泵没有运转。（刚停止运转后泵内部会很热，请停止后放置 30 分钟左右，确认泵冷却之后再
开始作业。）
3) 请拆下机器主机后侧中央下部的安全盖（安全罩）。
4) 请拔下安全盖（安全罩）内侧风扇的插头。
检查・更换

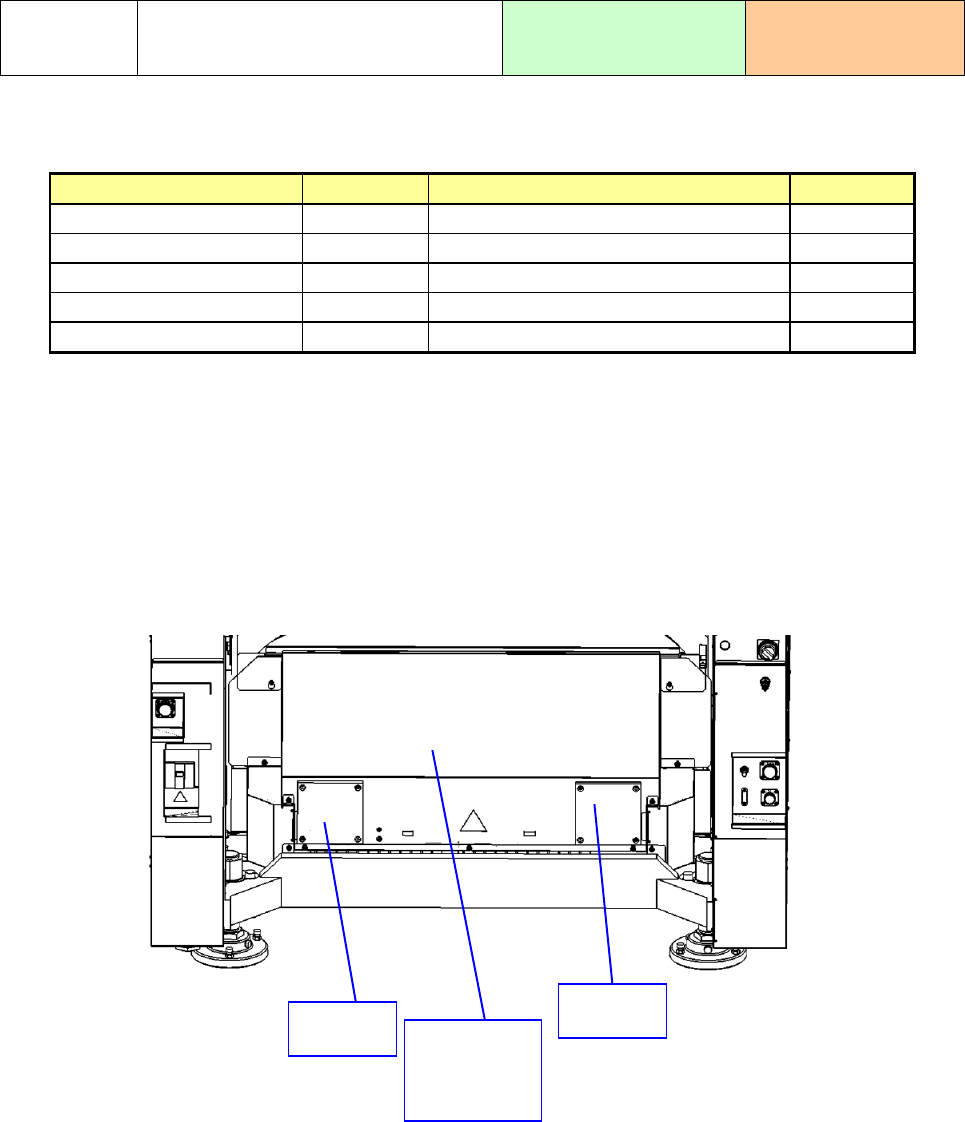

3-7-2 真空泵零件的更换
使用工具 ：
六角扳手、螺丝刀
更换周期 ：1 年
风扇
风扇
安全盖
（螺钉×7）
