第 1 部 基本篇 第 4 章 制作生产程序
4-44
(11) 层
默认设置为4（第4层）。要变更时，请点击输入字段，打开弹出菜单后进行选择和输入。
当光标位于「层」，选择了多行时，从弹出菜单里选择后，所选择的全部记录会被设置为相同的
值。
执行优化后，自动决定贴片顺序，与输入顺序无关。
在各层上，在同层之间决定优化的贴片顺序。（在生产时，发生元件用尽时，若编号小的层生产
未结束，则也不能进入下一层的生产）
要变更时，请按编辑键或鼠标的右键，从列表中选择。
Layer 1
Layer 2
Layer 3
Layer 4
Layer 5
Layer 6
Layer 7
第 1 层
第 2 层
第 3 层
第 4 层
第 5 层
第 6 层
第
7
层

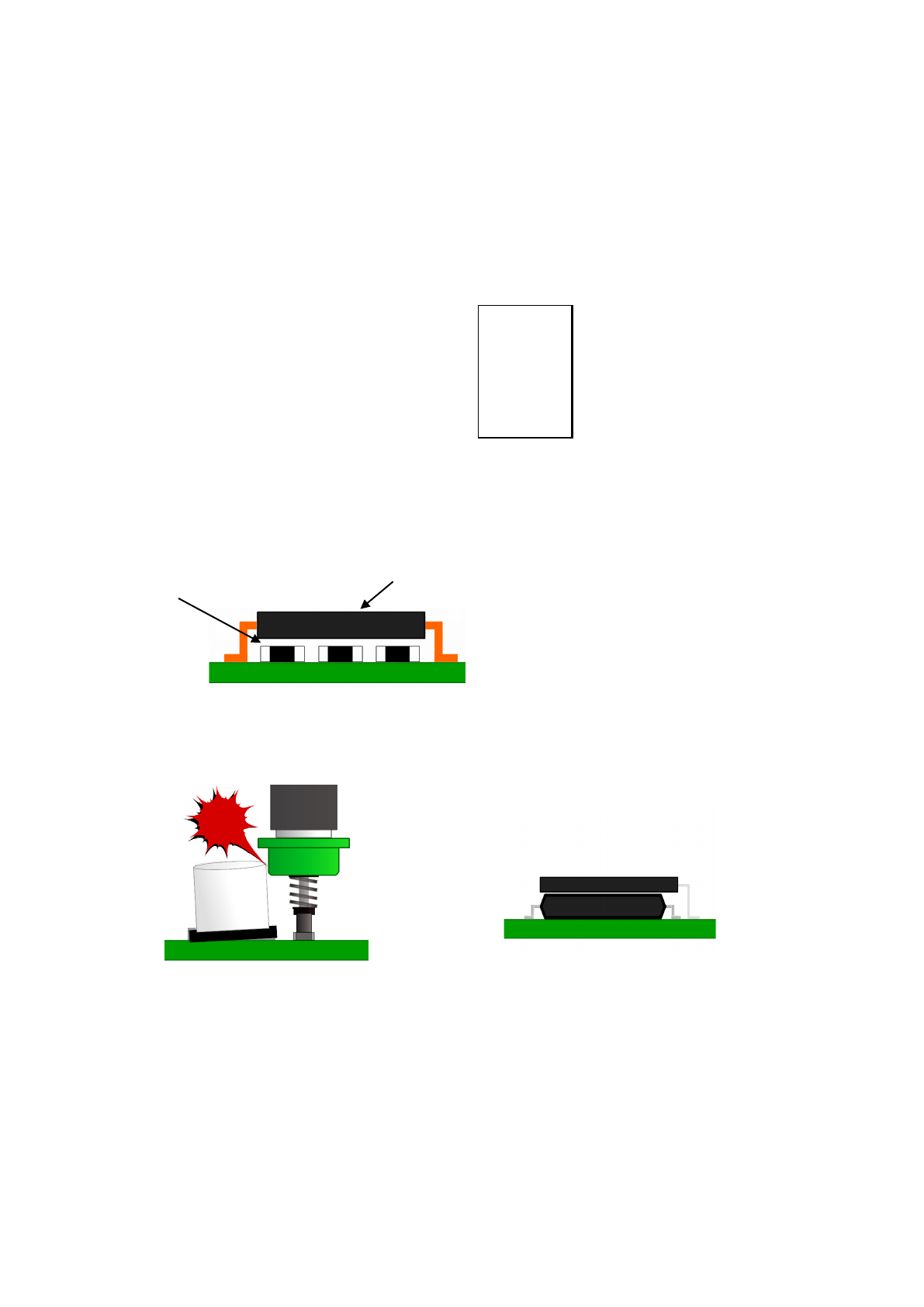

例) 如右图所示，进行QFP与芯片元件贴片时，如果先贴QFP，则芯片元件无法贴片。
此时，若将芯片元件指定为第4层，将QFP指定为第5层，则先贴编号小的芯片元件，后
贴QFP。
芯片元件（第 4 层） QFP（第 5 层）
<在芯片上贴装 QFP>
・相邻贴片/多层贴片等也使用层。
＜与较高的元件相邻贴片时＞ ＜IC 元件的多层贴片＞
第 1 部 基本篇 第 4 章 制作生产程序
4-45
(12) EPV
指定是否用 EPV 对本数据中表示的贴片点进行拍照，以及是否进行贴片元件有无判定 ｡
默认为按照环境设定进行操作｡
要变更时，请触摸输入字段，打开弹出菜单，选择输入｡
光标位于「EPV」，选择多行时，从弹出菜单选择后，所有选择的记录均被设定为相同的值。
不拍照
仅拍照
检查
不进行 EPV 拍照、贴片元件有无判定检查
仅进行 EPV 拍照，不进行贴片元件有无判定检查
进行 EPV 拍照及贴片元件有无判定检查
生产中的 EPV 拍照·检查动作，因元件数据的拍照设定、检查设定而异。
第 1 部 基本篇 第 4 章 制作生产程序
4-46
范围检查
在下列时间段内，对贴片位置是否在基板内(单板基板时)、或是否在电路内(多电路板
时)进行范围检查。
1) 输入数据时
在输入贴片位置 X 或 Y 时，或分别进行了改变时，将进行范围检查。
出错时，将显示如下的警告信息。
●确定=>确定输入数据，在贴片数据编号的左侧显示超范围标记“*”。
(参见下图) 如果输入范围内的值，标记则会消失。
●取消=>输入的数据无效，返回数据输入状态。
2) 切换数据时
切换数据(选择元件数据等)时，进行范围检查。
出错时，将显示如下的警告信息。
●确定=>继续进行数据切换
●取消=>停止数据切换
※ 发生范围检查错误时，请先检查「贴片数据」，如果没有问题，请再检查各「基板数据」
输入值。(特别是定位孔位置、基板设计偏移、首电路位置、电路设计偏移、电路配置的
各坐标)
