第 2 部功能详解篇第 12 章选项组件 12 - 42 12 - 7 切割机 12 -7- 1 概述贴片后自动切断带料，统一处理。为安装在主机上的一体化装备型，固定台架与统一更换台都可使用。 12 -7- 2 操作方法 12 -7-2- 1 机器设置请从机器设置画面选择 [ 使用单元 ] → [ 基本 ] ，确认「切割机」已被勾选。关于设置方法请参照「 8-3-1-2 基本」。

第 2 部功能详解篇第 12 章选项组件

12-41

④ 检查异类元件时的注意事项

指定检查异类元件时，请注意基准尺寸。

◆基准尺寸为激光投射面的模部尺寸，与包括引脚在内的外形尺寸不同。

(3) 吸取数据

吸取数据与使用普通吸嘴时相同。因此无需示教夹臂的位置或到元件表面顶靠部分的高度等。

· XY坐标：

以元件中心为基准。移动到[夹持位置]、[水平间隙]、[固定臂的偏移量]校正后的坐标。为了在

生产中吸取时包含臂长度补偿量，示教时要使夹式吸嘴的臂尖端在元件侧面以外的位置。从

摄像机示教开始, 在示教中切换到头部时，不包含校正值。

· Z坐标：

以吸嘴尖端(固定臂尖端＝与通常的吸嘴尖端同一高度)为基准。

因为在生产时吸取包含臂长度补偿量，示教时要求使夹式吸嘴的臂尖端位置在元件上部的高

度。

（4）在 ATC 上的安装方向

将夹式吸嘴安装到ATC上，使从正面看ATC装置时，夹式吸嘴的固定臂(图①)在后侧，摇臂(图②)

在前侧。

つめ深さ

②

①

卡爪深度

激光投射模部

的纵向尺寸。

第 2 部功能详解篇第 12 章选项组件

12-42

12-7 切割机

12-7-1 概述

贴片后自动切断带料，统一处理。

为安装在主机上的一体化装备型，固定台架与统一更换台都可使用。

12-7-2 操作方法

12-7-2-1 机器设置

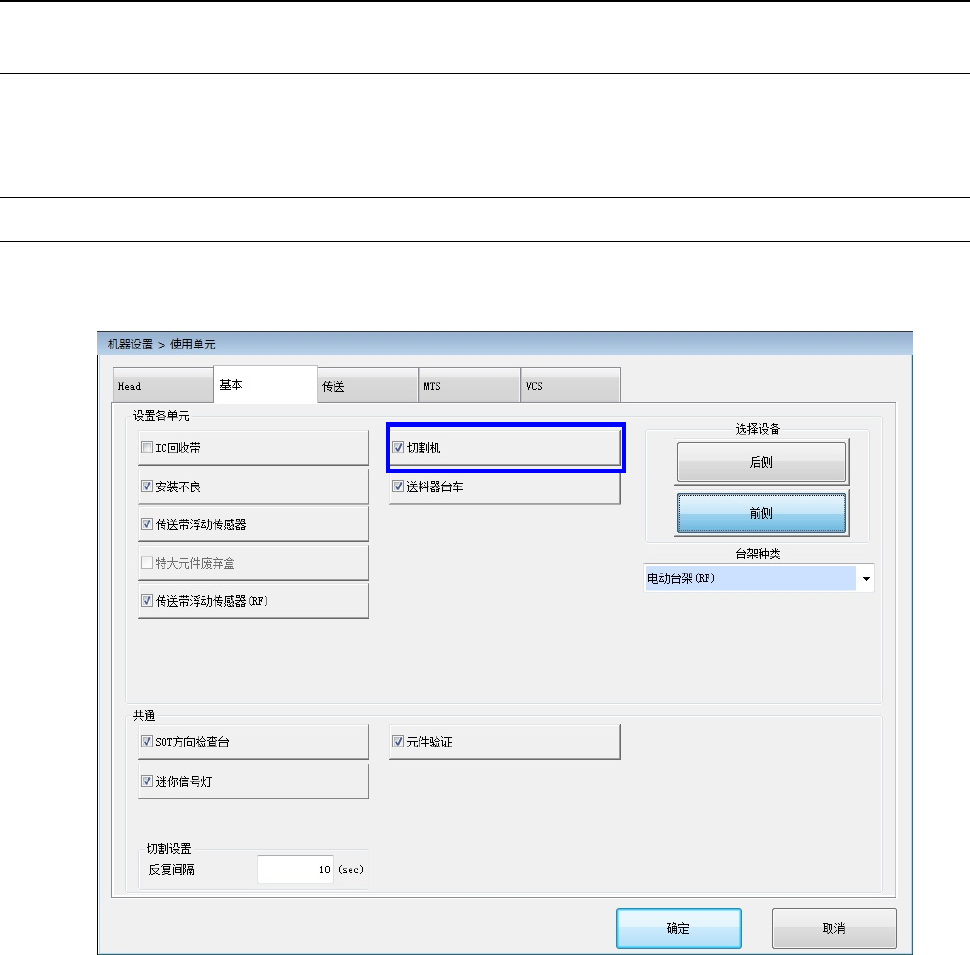

请从机器设置画面选择[使用单元]→[基本]，确认「切割机」已被勾选。

关于设置方法请参照「8-3-1-2 基本」。

第 2 部功能详解篇第 12 章选项组件

12-43

12-7-2-2 手动控制

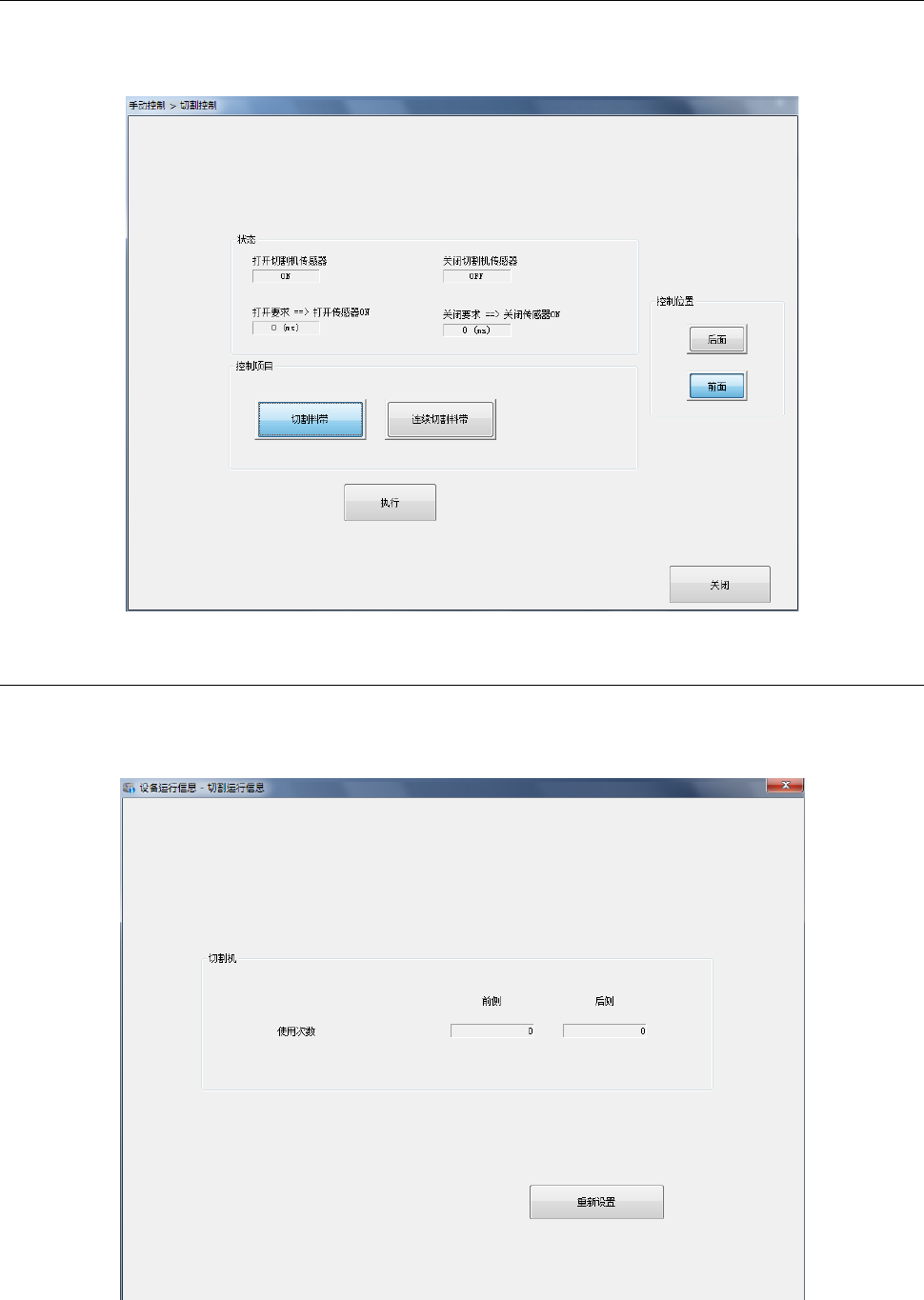

从手动控制画面选择[其他]→[切割机控制]后，启动电动供给装置控制画面。关于操作方法请

参照「9-6-9 切割机控制」。

12-7-2-3 设备运行信息

请从设备运行信息画面选择[切割机运行信息]，启动切割运行信息画面。可以确认切割机的运行次数。

操作方法，请参见「10-3-12 切割机运行信息」。
