第 2 部 功能详解篇 第 8 章 机器设置
8-8
8-3-1-2 基本
选择基本，会显示以下画面。
点击各选项卡，可指定[Head]、[基本]、[传送]、[MTS]、[VCS]。
(1) 设置项目
No.
项目
设置内容
1
基本
指定单元的使用／不使用。
万一单元发生故障时，若本项目里设置为“不使用单元”，可
在不变更生产程序数据的情况下执行吸取贴片。
指定转印装置的使用/未使用及转印装置的种类。
可选择未使用/转印装置 1(直线型-基座)/转印装置 2(直
线型-台架)/转印装置 3(旋转型)。
※变更转印装置的种类时，转印装置安装偏移量会被清除。
指定切割机的反复间隔。
为了完成生产程序贴片，需要上述单元时，实际可否进行贴片，请见下表。
第 2 部 功能详解篇 第 8 章 机器设置
8-9
(2) 设置方法
1) 用复选按钮选择要使用的装置单元。
带勾选标记即设置为使用，没有勾选标记则设置为不使用。
2） 没有设置选项的单元(以浅色字符显示的单元)，不能选择。
3） 切带器设置的反复间隔，要直接从键盘输入。但是不使用切带器时，不能设置此项。
No.
单元
生产动作
1
IC
回收带
（前・后）
只要删除功能，即可执行贴片。
2
切割机
（前・后）
只要删除功能，即可执行贴片。
3
误插入检测传感器
（前・后）
只要删除功能，即可执行贴片。
4
送料器台车
（前・后）
只要删除功能，即可执行贴片。
5
传送带浮动传感器
（前・后）
只要删除功能，即可执行贴片。
6
特大元件废弃盒
（前・后）
3 吸嘴专用, RX-6R 后侧设置
只要删除功能，即可执行贴片。
7
元件验证
即使指定了元件验证，也不进行验证。
8
SOT
方向检查台
只要删除功能，即可执行贴片。
9
迷你信号灯
只要删除功能，即可执行贴片。
10 共面检测
即使指定了元件共面性，也不进行共面性检查，
而进行贴片。
11 转印装置 即使指定了转印装置，也不进行转印动作。
第 2 部 功能详解篇 第 8 章 机器设置
8-10
8-3-1-3 传送

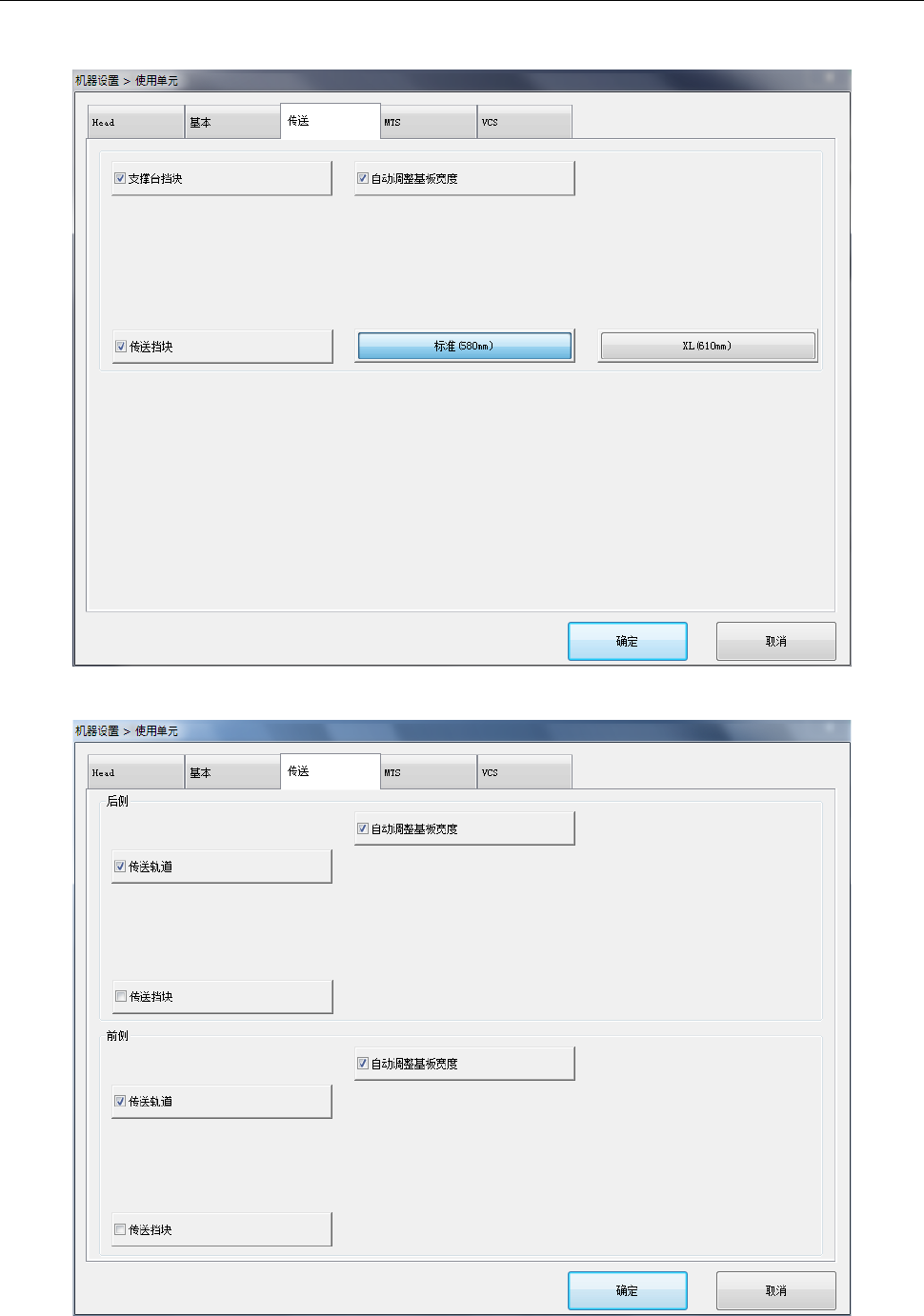

选择传送，即显示以下画面。双通道传送时，要分别设定前后通道。
・ 传送(单通道)
・传送(双通道)
