第 2 部 功能详解篇 第 8 章 机器设置
8-12
(2) 设置方法
1) 用复选按钮指定要使用的装置单元。
有勾选标记的表示设置为使用，没有勾选标记则设置为不使用。
※但传送挡块，需用单选按钮指定是标准、还是 XL 类型。
2) 传送挡块 选择标准、XL 时

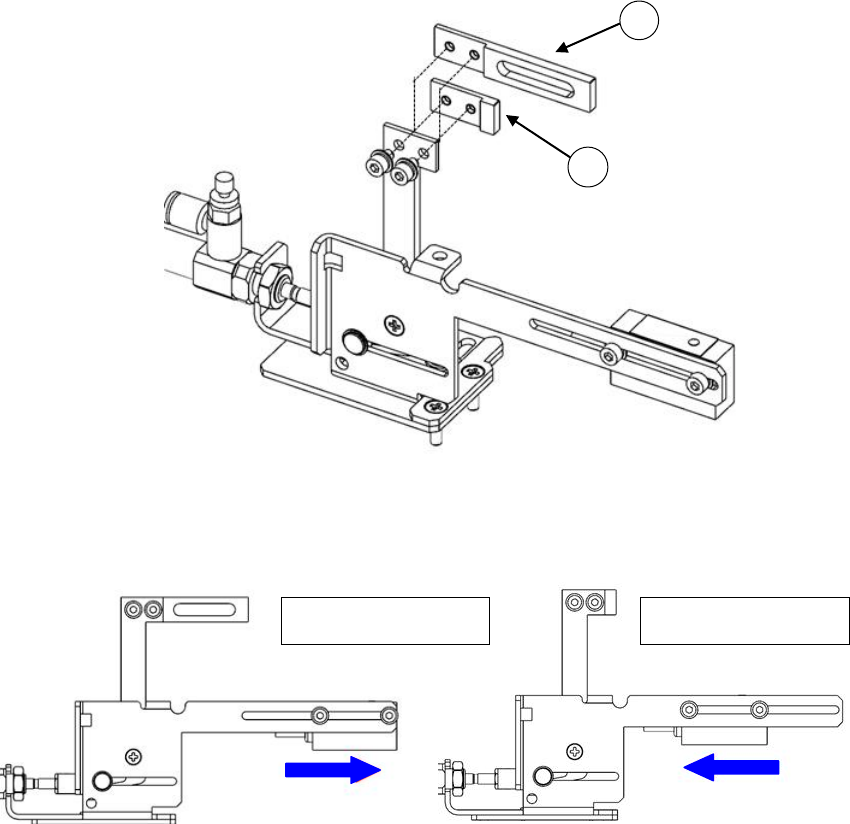

使用机械挡块时，标准(580mm)或 XL(610mm)的挡块前端配件、挡块传感器位置会变化。
选择标准(580mm)时，请按下图①安装。(图为 R 组。L 组请安装到对称位置)
选择 XL(610mm)时，请按下图②安装。(图为 R 组。L 组请安装到对称位置)
请按照下图，将传感器位置向箭头的方向移动。
(图为 R 组。L 组请安装到对称位置)
标准(580mm)时 XL(610mm)时
2
1
第 2 部 功能详解篇 第 8 章 机器设置
8-13
8-3-1-4 MTS

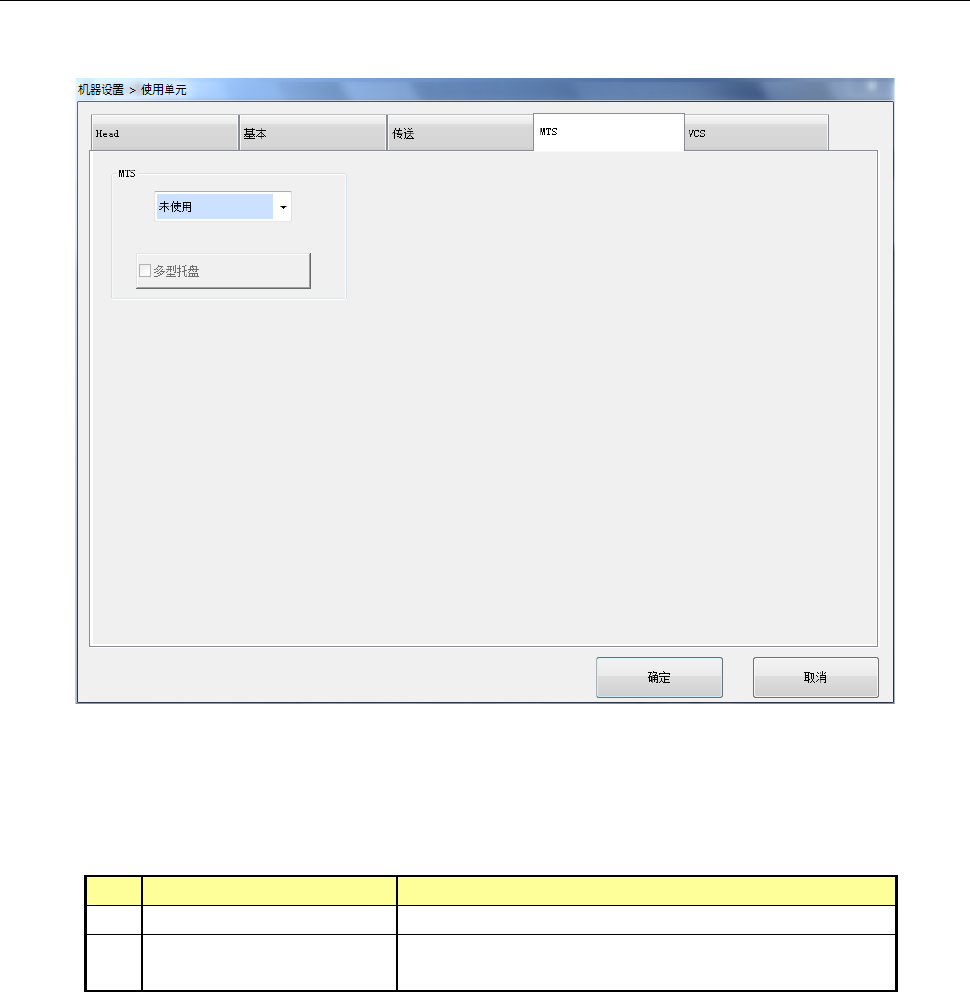

选择 MTS，会显示以下画面。
点击各选项卡，可指定[Head]、[基本]、[传送]、[MTS]、[VCS]。
(1) 设置项目
设置 MTS 功能的使用。
No.
项目
设置内容
1
MTS
设置单元使用／未使用及类型。
2
多型托盘
使用
MTS
时，可设置此项。
设置多型托盘的使用／未使用。
(2)设置方法
1) 用组合框选择机型名。
2) 用复选按钮指定多型托盘的使用/未使用。
带勾选标记即设置为使用，没有勾选标记则设置为不使用。
第 2 部 功能详解篇 第 8 章 机器设置
8-14
8-3-1-5 VCS

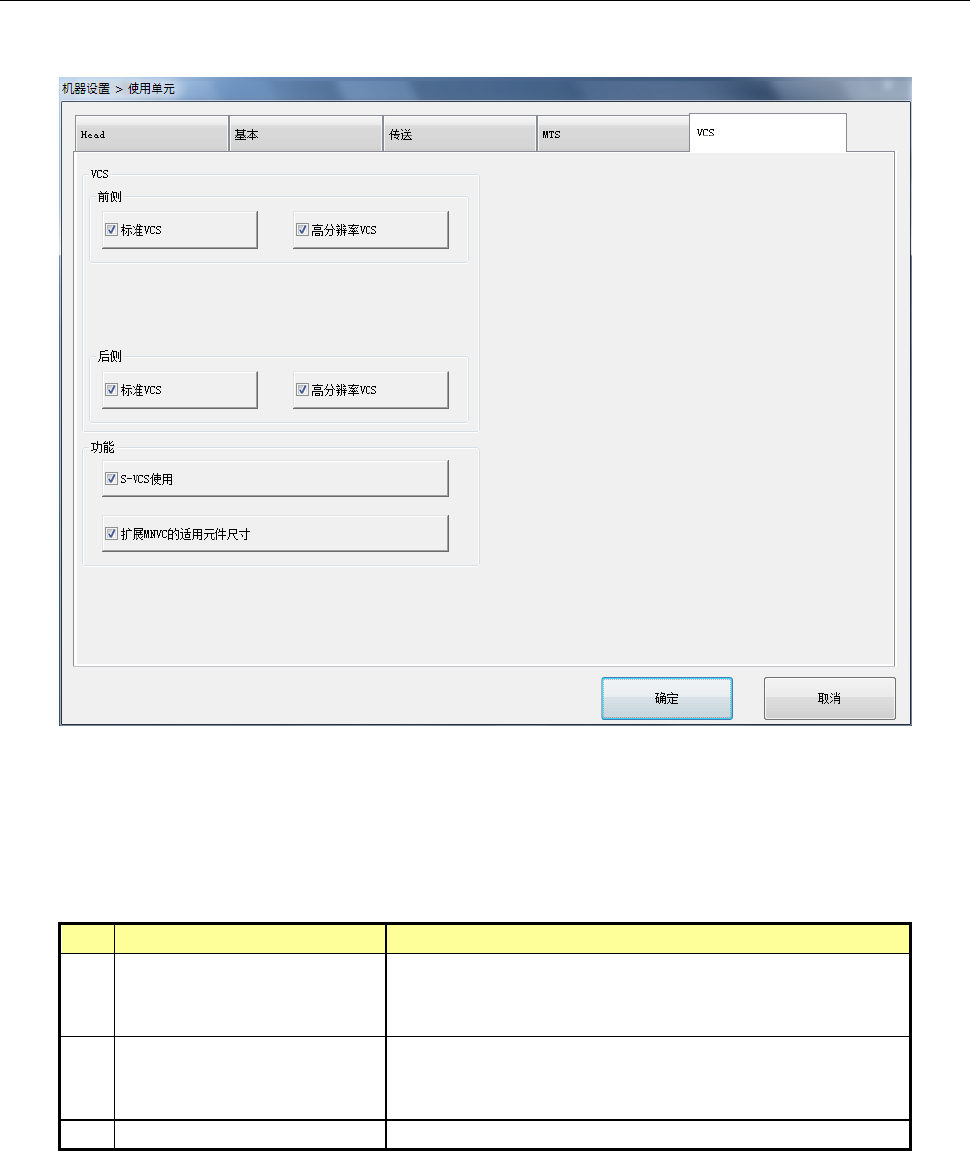

选择 VCS，会显示以下的画面。
点击各选项卡，可指定[Head]、[基本]、[传送]、[MTS]、[VCS]。
(1) 设置项目
进行 VCS 的使用设置。
No.
项目
设置内容
1
使用单元(VCS)
如果
VCS
单元发生了故障，在本项目中将其指定为不
使用单元，即可不更改生产程序数据而执行吸取贴片。
设置为未使用时，
VCS
识别元件的贴片将被跳过。
2 S-VCS 使用
设定是否使用 S-VCS。本项目中设定为不使用时，即使
在生产程序数据中设定为使用 S-VCS，生产中也将识别
为 STOP 动作。
3 扩大 MNVC 的适用元件尺寸 设定使用 VCS 图像识别可适用的最大元件尺寸。
(2) 设置方法
1) 勾选按钮，指定要使用的装置单元。
带勾选标记即设置为使用，没有勾选标记则设置为不使用。
