第 2 部 功能详解篇 第 8 章 机器设置
8-55
8-3-6-1-1 详细设置

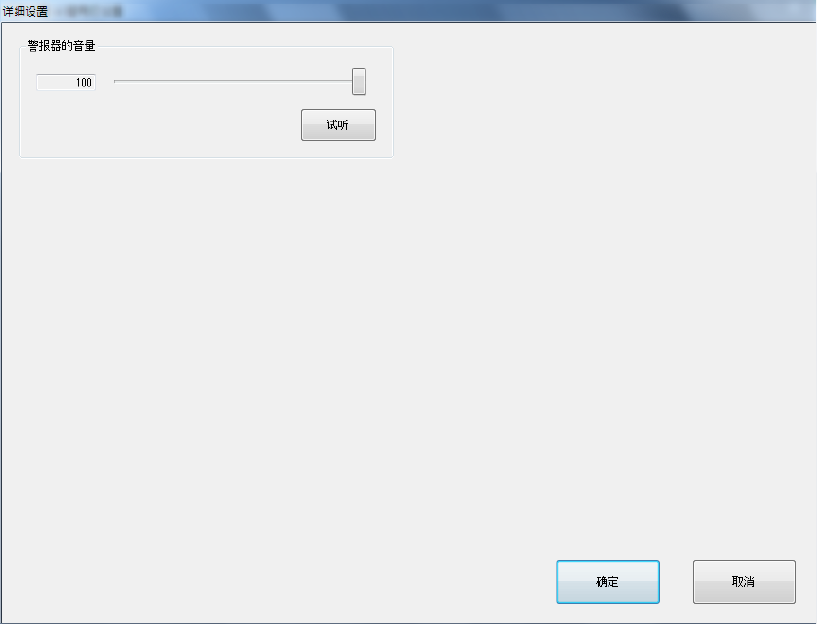

按下信号灯设置画面的 [详细设置] 按钮后将显示以下画面。
(1) 警报器的音量
移动滑块可以设置警报器鸣响时的音量。
按下[试听] 按钮可以使警报器根据设置音量鸣响，再次按下该按钮则停止。
第 2 部 功能详解篇 第 8 章 机器设置
8-56
8-3-6-2 坏板标记示教

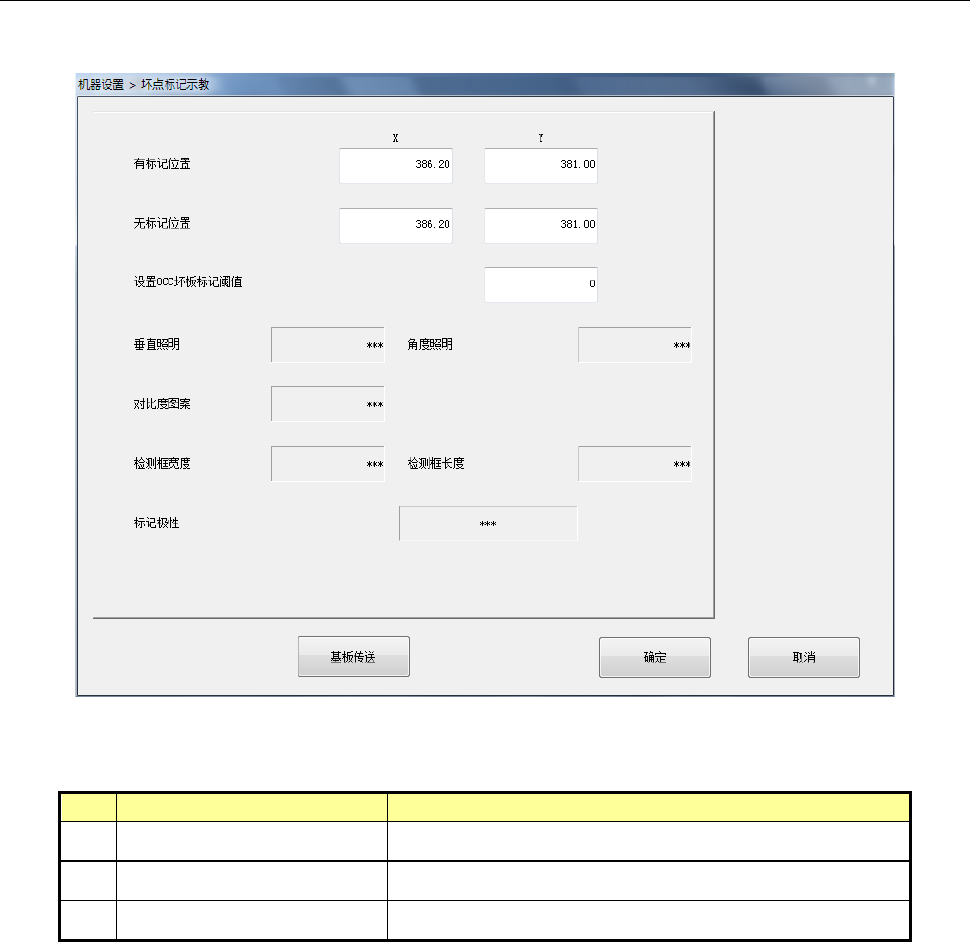

选择坏板标记示教，会显示如下画面。
(1) 设置项目
No.
项目
设置内容
1
有标记位置 坏板标记中心位置的 X 坐标、Y 坐标
2
无标记位置 没有坏板标记位置(基板表面)
3
设置 OCC 坏板标记阈值 用摄像机识别坏板标记时的阈值
(2) 设置方法
1) 用软键盘分别输入。
2) 通过操作区域的示教输入。
3) XY 的位置，无论输入焦点是在 X 还是在 Y，均可同时取得值并反映出来。
(3) 执行动作(OCC)

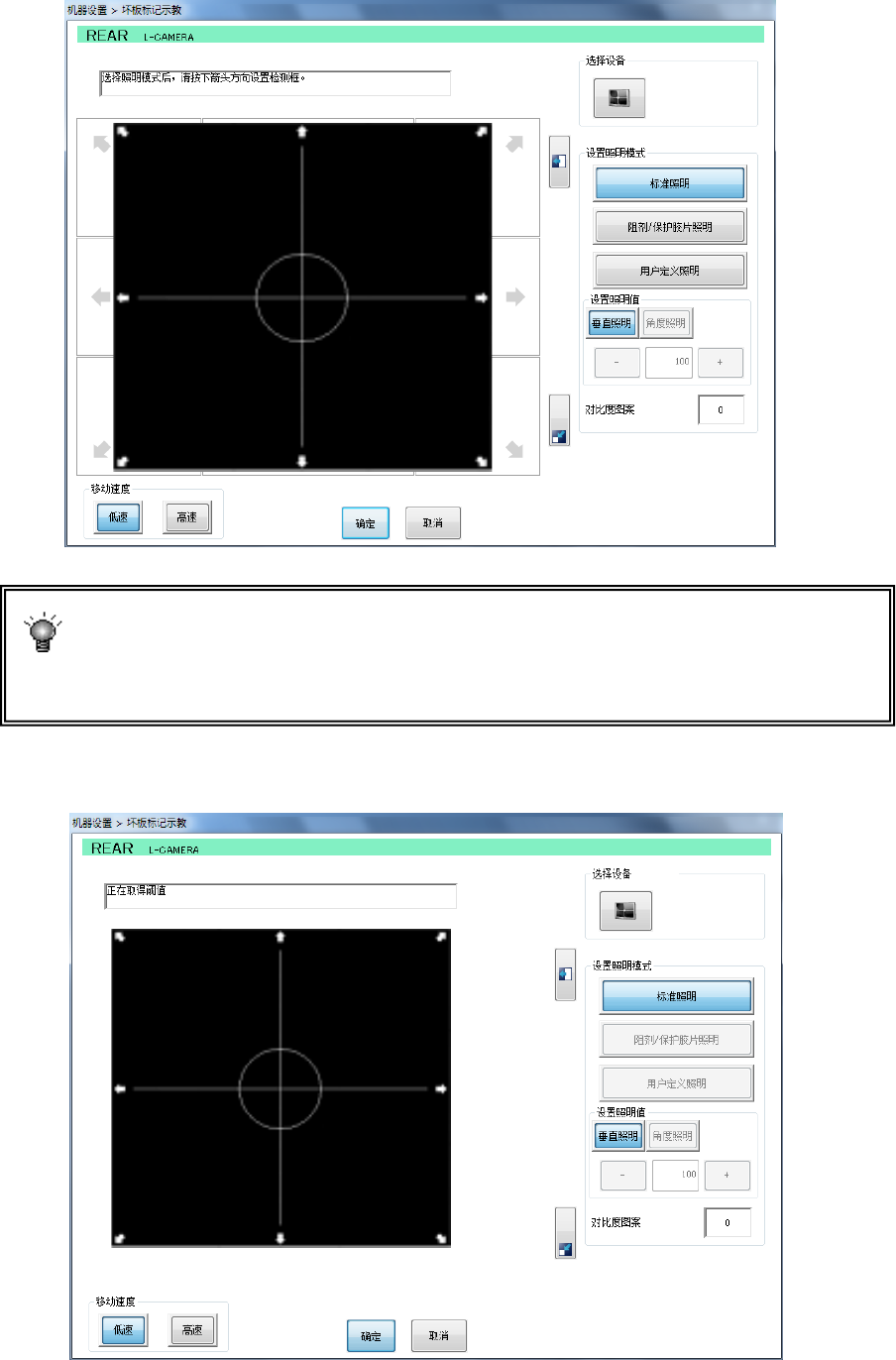

1) 将焦点放在设置 OCC 坏板标记阈值，按操作选项区域的示教即可开始进行示教。
2) 确认坏板标记位置的坐标后，指定检测框的位置（左上、右下）。可通过示教画面的方向键改变检
测框的尺寸，按下[ENTER]按钮确定。
第 2 部 功能详解篇 第 8 章 机器设置
8-57
如果标记相对基板的映像较黑，请按选择设备的摄像机按钮。
切换极性，相对基板映像较黑的标记会变得较白。
使用摄像机按钮切换极性，仅当测量框输入时有效。
3)确定测量框后，则进行阈值测量动作。
有标记位置与无标记位置交互进行设别动作。
